II-
230
3D AOI Programming Manual
第 2 部分 检验数据
项目 说明
更新列表。
Delete the selected
reference image
（删除选定的参考图像）
删除列表中选定的参考图像。
Delete all of the
board reference
images（删除所有电路
板参考图像）
删除当前打开的电路板中的所有参考图像。
同组中列为Others（其他）的参考属于其他电路板，不在删除范围内。
Delete all of the
group reference images
（删除所有组参考图像）
删除组中所有参考图像。
此外，还会删除Others（其他）参考列表。
Select all（全选） 选择所有列表项目。
View
（查看）
Hide references with
no output images（隐
藏无输出图像的参考）
在7.2 元件图像的输出设置中设置的形状/检查参数参考显示在列表内。
勾选该项，隐藏输出图像为0的参考名称。
Display references
with output images at
full size
（显示带有全尺寸输出
图像的参考名称）
全尺寸图像显示带黄色虚线的输出图像的参考名称。
Sort by（分类） 根据下拉列表中选定的项目对列表进行分类。
Filter by（过滤）
根据下拉列表中选定的项目对列表进行过滤。
选择Advanced Settings（高级设置）可开启更为详细的过滤功能。
Search（搜索）
将形状/检查参数/数据库ID/参考名称输入文本框内，然后点击
使列
表中的搜索项目突出显示。
表 7-2 列出元件图像输出
II-
231
3D AOI Programming Manual
第 2 部分 检验数据
7.4 使用离线调试功能对参数进行微调
7.4.1 图像列表
双击7.3 列出元件图像输出列表内所需的参考，以显示有关参考的编辑检查参数界面。
使用Offline Debug（离线调试）功能使相同检查参数中的元件图像输出列表显示在编辑检查参数界
面右侧的Image List（图像列表）内。
从列表中选择参考，使图像显示方式切换至全尺寸显示，同时显示选定的参考图像。
Offline Debug Mode（离线调试模式）面板也可以显示在全尺寸图像的右上角。
点击Offline Debug Mode（离线调试模式）面板右侧的 返回原始图像。
有关详细信息，请参考表7-3。

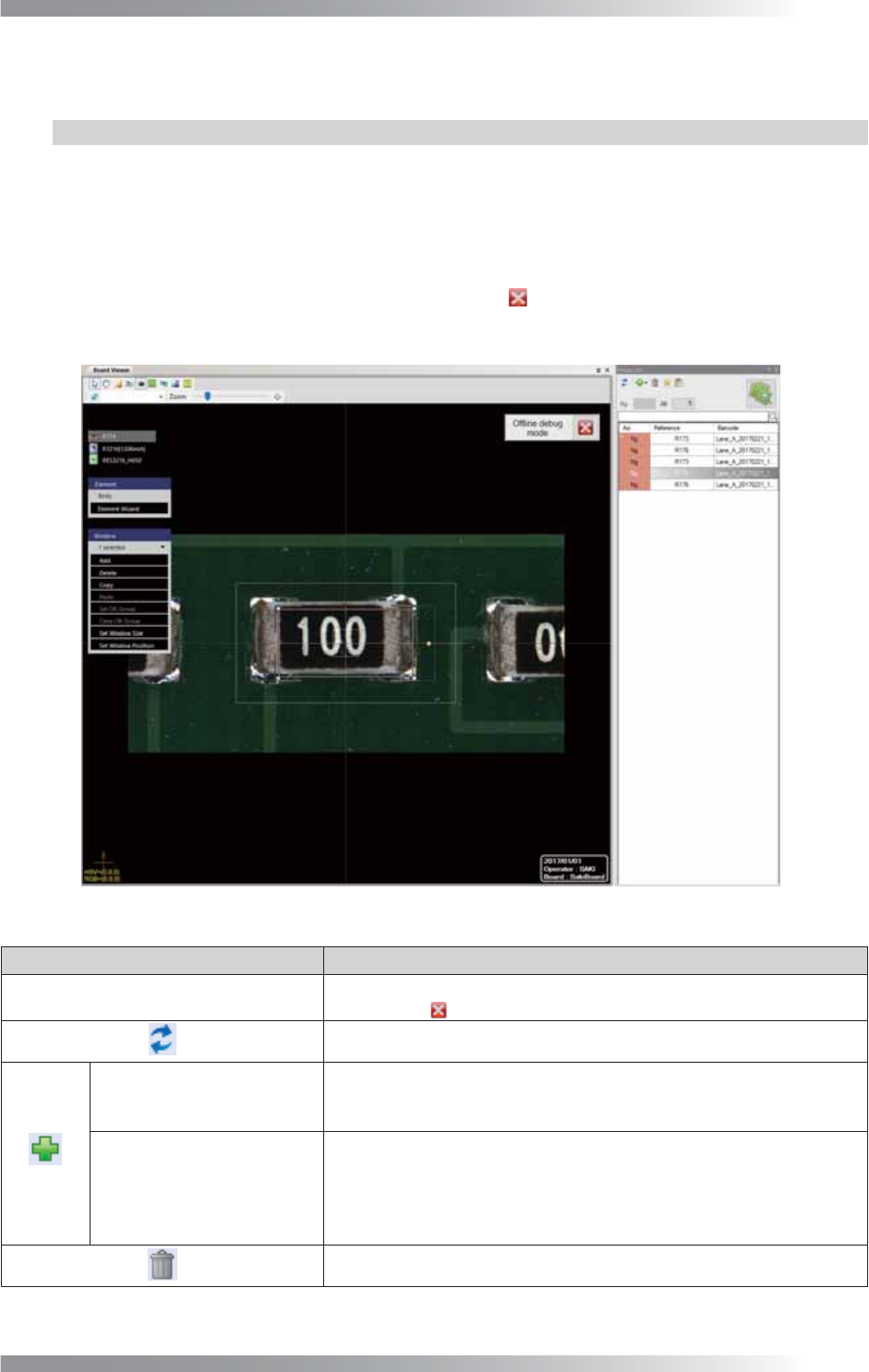

图 7-9 图像列表
项目 说明
Offline debug mode（离线调试模式）
从列表中选择参考使其显示。
点击右侧的
，返回原始图像。
更新列表。
Add the current component
image to the list（将当
前元件图像添加至列表内）
将当前打开的编辑检查参数界面中的参考图像添加至列表内。
Add the component image
from the identical recipe
component list to the list
（将相同的检测库元件列表中
的元件图像添加至列表内）
将编辑检查参数界面左下角的Identical Recipe Component List（相
同检测库元件列表）内各个元件的图像添加至列表。
删除列表中选定的参考图像。
II-
232
3D AOI Programming Manual
第 2 部分 检验数据
项目 说明

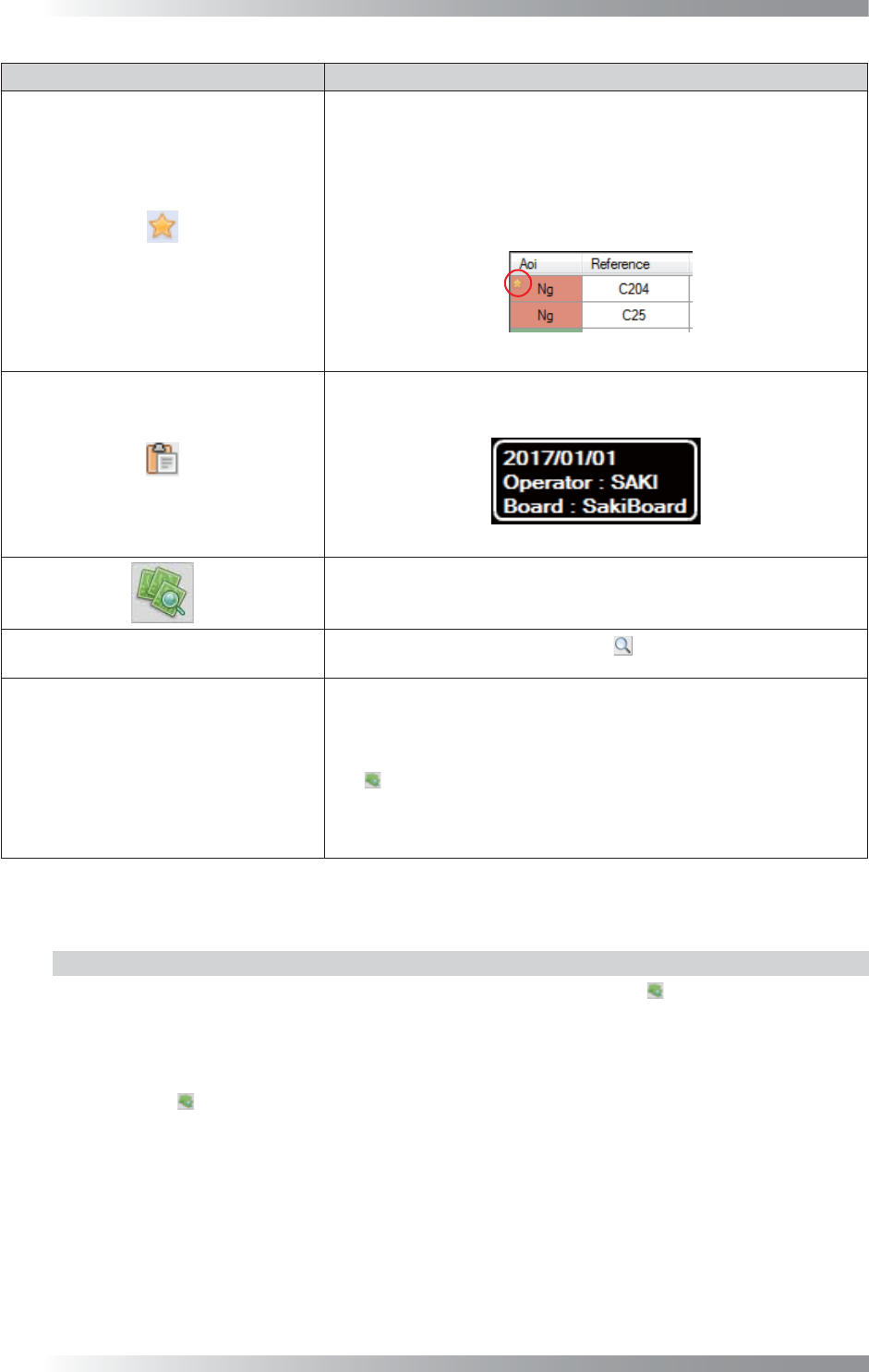

为列表中选定的参考图像添加书签。
书签图像以黄色星形图标表示。
图像数量上限显示在列表内，具体数量由7.2 元件图像的输出设置中
的保存图像极限决定。
当达到上限时，将删除原有图像并输出新图像，但书签图像除外。
再次点击清除书签。
图 7-10 书签
为列表中选定的参考图像添加注释。
添加的注释显示在全屏幕显示的右下角。
图 7-11 注释
使用Offline Debug（离线调试）功能并根据当前打开的检查参数，检
验图像输出。有关详细信息，请参考7.4.2 使用离线调试功能检验图
像输出。
Search（搜索）
将参考名称输入文本框内，然后点击
使列表中的搜索项目突出显
示。
Image List（图像列表）
自动操作过程中输出图像时，Recognition Result（识别结果）即为
检验结果。
如果检验结果为OK，则显示绿色，如果检验结果为NG，则显示红色。
使用Offline Debug（离线调试）功能并根据当前打开的检查参数，点
击
检验图像输出。
Reference Name（参考名称）和Bar Code（条形码）会基于检验结果
发生变化。
如果检验结果为OK，则显示浅蓝色，如果检验结果为NG，则显示红色。
表 7-3 图像列表
7.4.2 使用离线调试功能检验图像输出
使用Offline Debug（离线调试）功能并根据当前打开的检查参数，点击 检验图像输出。
Reference Name（参考名称）和Bar Code（条形码）会基于检验结果发生变化。
如果检验结果为OK，则显示浅蓝色，如果检验结果为NG，则显示红色。
第1步： 点击 开始检验。
第2步： 根据1.10.2 参数调整中的指示对参数进行微调。
通过存储NG检验结果中的元件图像，可以设置适当的参数阈值。
