3D AOI Programming Manual 第 2 部分 检验数据 II- 166 第5步： 在Text（文本）中输入字符以检验。 图 3-90 OCV统一设置步骤 5 第6步： 点击Regist（注册）。 图 3-91 OCV统一设置步骤 6
3D AOI Programming Manual
第 2 部分 检验数据
II-
165
第3步： 根据字符调整检验窗口的尺寸和位置。
图 3-88 OCV统一设置步骤 3
第4步： 选择可以使特性能够清晰显示在Image Filter（图像过滤器）下拉列表中的灯光。
图 3-89 OCV统一设置步骤 4
3D AOI Programming Manual
第 2 部分 检验数据
II-
166
第5步： 在Text（文本）中输入字符以检验。
图 3-90 OCV统一设置步骤 5
第6步： 点击Regist（注册）。
图 3-91 OCV统一设置步骤 6
3D AOI Programming Manual
第 2 部分 检验数据
II-
167

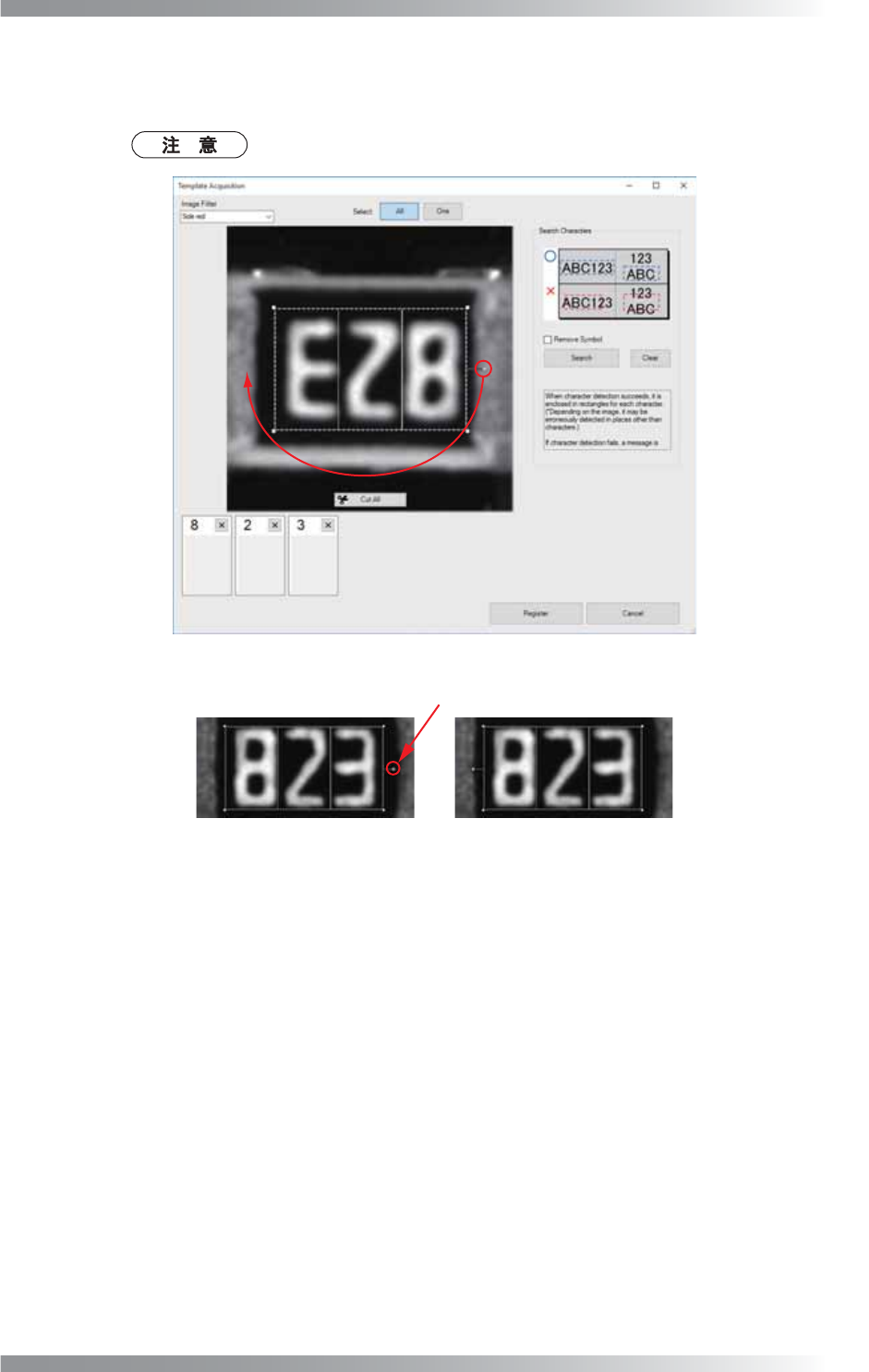

第7步： 显示以下对话框。
拖动鼠标，将检查窗口一侧的白点移动至最后一个字符一端。
有关字符注册的详情，请参考第3部分 3.4 OCV。
图 3-92 OCV统一设置步骤 7
ℷ⹂ 䫭䇃
⿏ࠄ᳔ৢϔϾᄫヺջ
图 3-93 OCV统一设置步骤 8
