II- 61 3D AOI Programming Manual 第 2 部分 检验数据 第4步： 选择与在子板第3步所选焊盘对应的焊盘，扩展数据。 选择焊盘后，点击2nd（第2）。 自动输入Interval（间隔）的长度。 ᄤᵓ ᵓ 图 1-121 焊盘选择 2 图 1-122 注册第2焊盘
II-
60
3D AOI Programming Manual
第 2 部分 检验数据
第3步： 如下所示在焊盘上对角拖动，在参考子板中选择焊盘。
选择焊盘后，点击1st（第1）。
ᄤᵓᵓ
图 1-119 焊盘选择 1
图 1-120 注册第1焊盘
II-
61
3D AOI Programming Manual
第 2 部分 检验数据

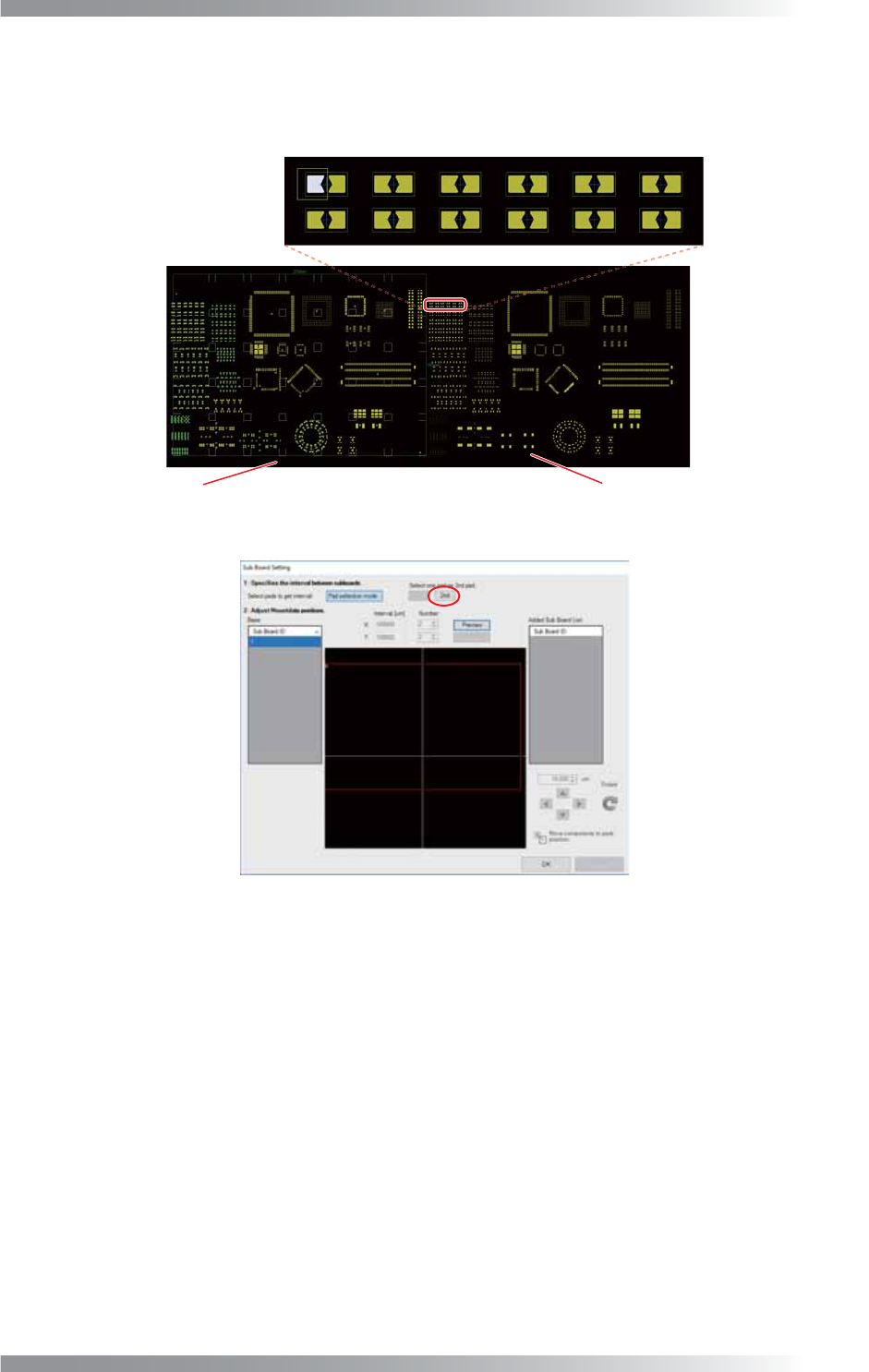

第4步： 选择与在子板第3步所选焊盘对应的焊盘，扩展数据。
选择焊盘后，点击2nd（第2）。
自动输入Interval（间隔）的长度。
ᄤᵓᵓ
图 1-121 焊盘选择 2
图 1-122 注册第2焊盘
II-
62
3D AOI Programming Manual
第 2 部分 检验数据

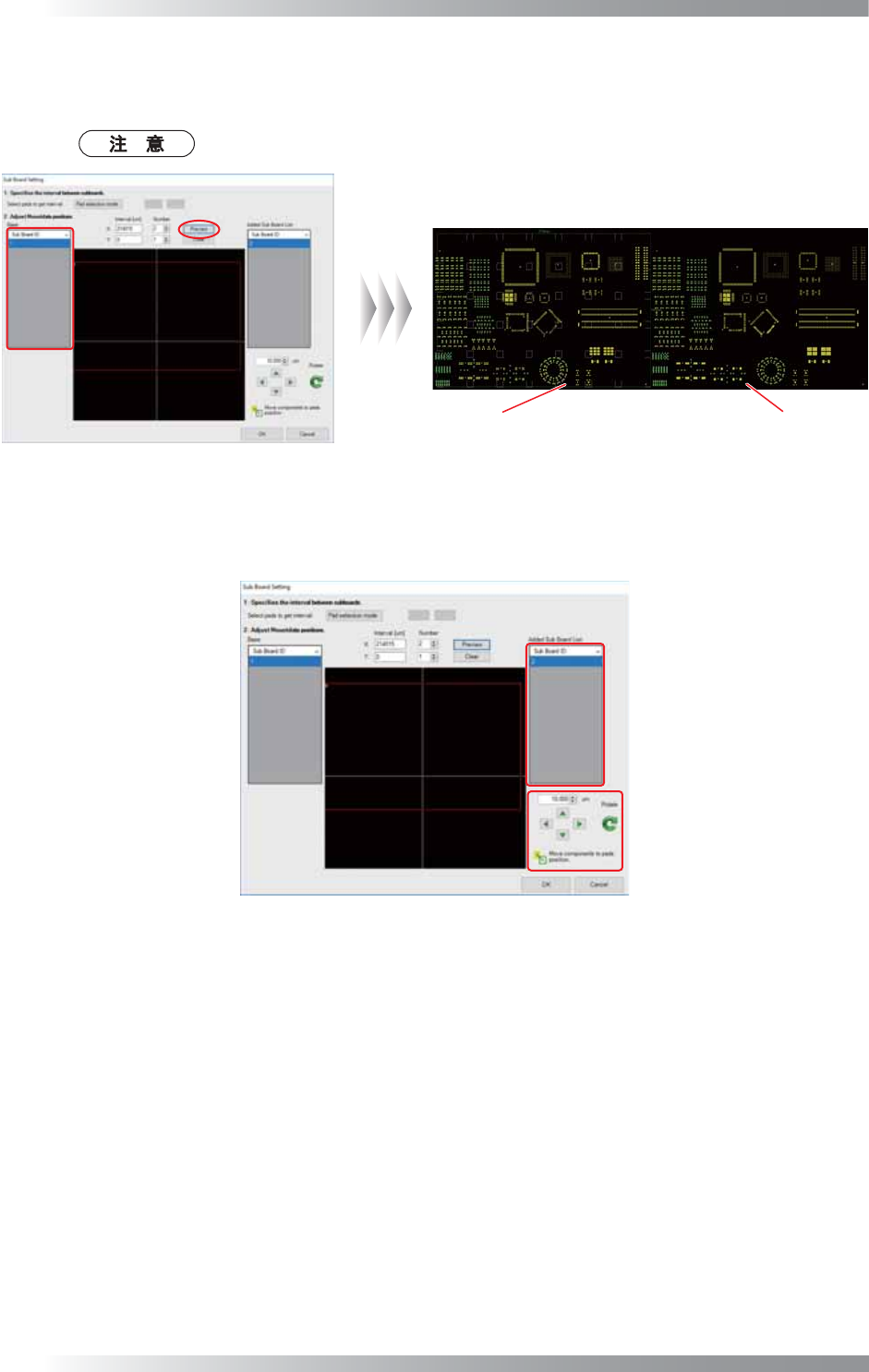

第5步： 从Base（基础子板）列表框中选择子板ID，然后点击Preview（预览）。
如下所示，子板数据显示在电路板观察器。
点击Clear（清除）可清除显示的子板数据。
ᄤᵓᵓ
图 1-123 显示子板实装数据
第6步： 从Added Sub Board List（添加的子板列表）中选择子板ID，调整位置。
参考表1-17调整位置。
图 1-124 子板实装数据调整
