3D AOI Programming Manual
第 3 部分 检验算法
III-
73

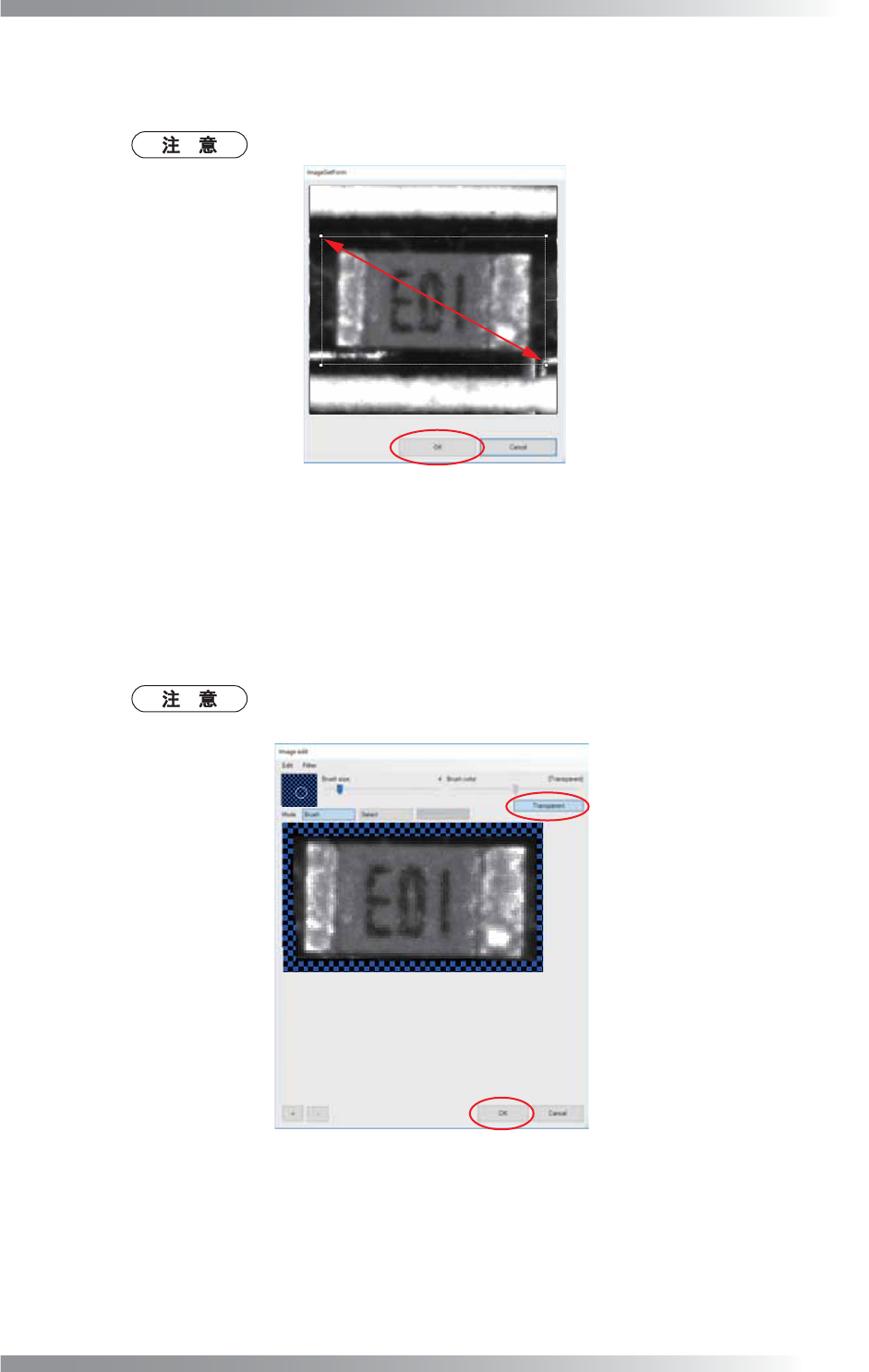

第5步： 指定获取图像的区域并点击OK（好）。
在指定区域内获取的图像显示在Template（模板）里。
拖动位于窗口右侧的圆形标记可以改变窗口的角度。
图 3-8 获取模板图像 1
第6步： 将Option（选项）设置为Ignore Transparent（忽略透明度）以使用过滤功能，然后点击
Train（教示）右侧的Edit（编辑）。
选定右上角的Transparent（透明），然后拖动要进行过滤的区域。
蓝黑交替区域不在检验范围内。
完成所有设置后，点击OK（好）。
该设置可有效降低噪点。
图 3-9 图像过滤功能
3D AOI Programming Manual
第 3 部分 检验算法
III-
74

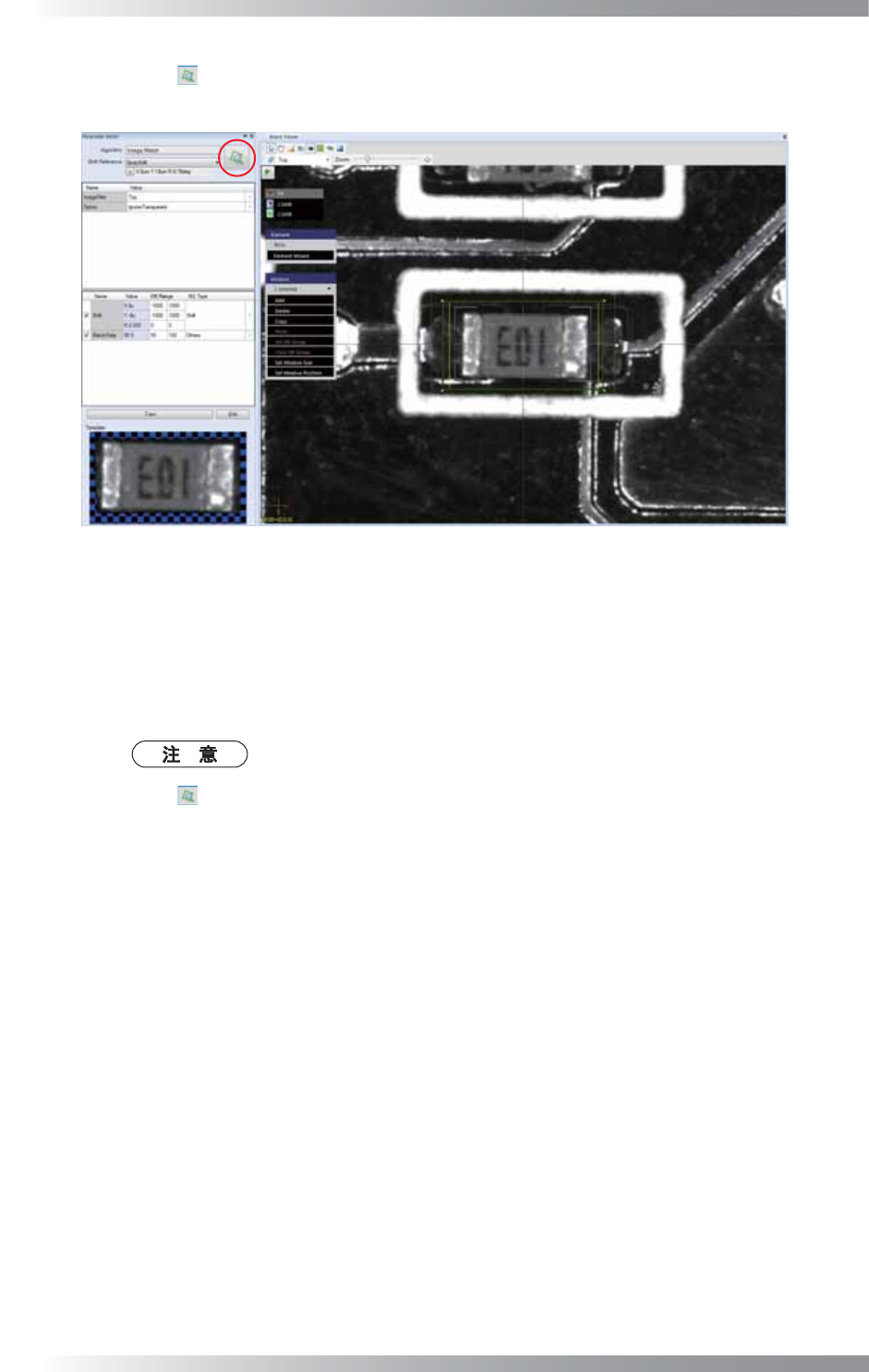

第7步： 点击 ，然后检查是否识别到检验目标。
识别到目标时，检测窗口变成绿色，识别区域被黄色虚线包围。
图 3-10 检测检验目标
第8步： 若要与其他检测窗口共享使用该算法计算的偏移信息，请勾选Parameter Editor（参数编
辑器）上的Shift（偏移），然后左键点击弹出菜单中的Body Shift（本体偏移）。
随后，参考第2部分 1.10.7 调整应用偏移信息的检测窗口调整检测窗口。
第9步： 如果样本值被判为NG时，指定样本值的OK Range（良品范围）并设置NG Type（NG类型）。
如果未执行该检查操作，请取消选中该项目。
第10步： 点击 图标，并检查检验是否顺利完成。
3D AOI Programming Manual
第 3 部分 检验算法
III-
75
3.3 Image List Match（图像分组比对）
3.3.1 检验概述
Image list match（图像分组比对）是一种使用多个模板图像进行图像比对的算法。
该算法可判断捕捉图像是否靠近先前注册的OK或NG图像组。
Image list match（图像分组比对）适用于处理漏检情况，即难以通过亮度值检验，或频繁出现误判
而无法调用检验的情况。
3.3.2 参数设置

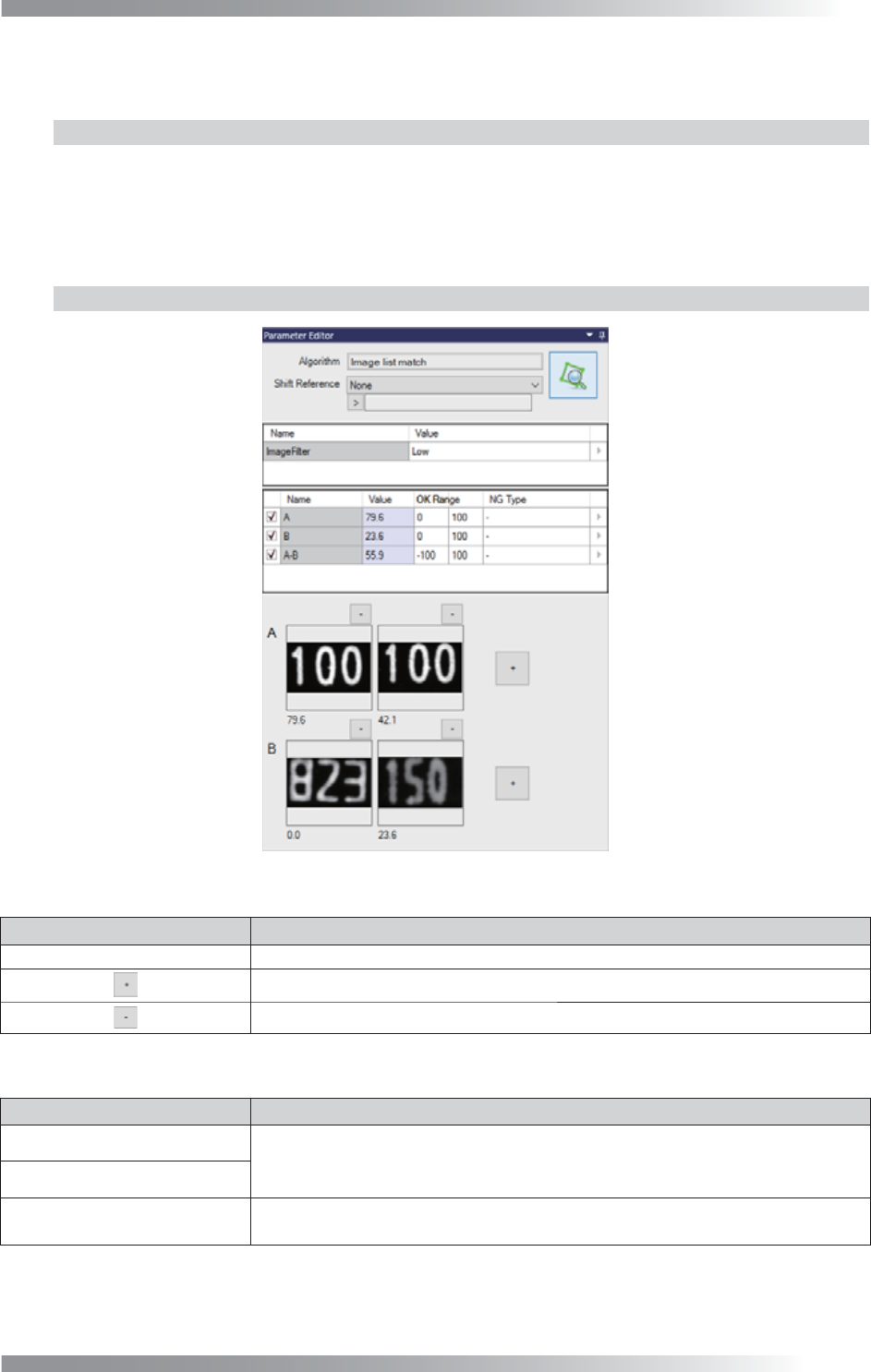

图 3-11 对话框 （Version 1.0.0.0）
参数 说明
Image filter（图像过滤器） 选择能够清晰显示目标的灯光。
添加模板图像。
删除模板图像。
表 3-6 参数
参数 说明
A
匹配率显示在各个模板图像左下端。
A（OK图像组）模板图像中的最高匹配率显示为A的样本率。
同样地，B（NG图像组）模板图像中的最高匹配率显示为B的样本率。
B
A-B
显示A-B值。
如果数值为正数，则可以认定A（OK图像组）中存在最相似的图像。
表 3-7 良品范围设置
