3D AOI Programming Manual
第 3 部分 检验算法
III-
116
参数 说明
Rotation Range
（旋转角度范围）
规定了角度偏差的可接受范围。
如果设置为1，则只能检测到倾斜1度或小于1度的图像。
Train（教示）
将一图像放到检测窗口里作为模板图像。
注册少锡图像。
Template（模板） 显示模板图像。
表 4-14 模型设置
参数 说明
Height Variance
（高度差异）
规定了高度偏差的可接受范围。
如果超过了可接受值，在Board Viewer（电路板观察器）里该区域显示为红色。
如果大面积显示为红色，则提高该值。
Search Range（搜索范围）
指定匹配的搜索范围。
指定教示中指定的Window Width（窗口宽度）的百分比。
如果指定为50[%]，则搜索范围为Window Width（窗口宽度）+ Window Width（窗
口宽度）左侧25% + Window Width（窗口宽度）右侧25%。
ネਙᇳᓜ
ᩒ㍘㤹പ
ᩒ㍘९䞃㤹പ
ネਙᇳᓜ
ネਙᇳᓜhᩒ㍘㤹പr
图 4-32 搜索范围
Rotation Range
（旋转角度范围）
规定了角度偏差的可接受范围。
如果设置为1，则只能检测到倾斜1度或小于1度的图像。
Threshold Height
（临界高度）
指定用于检验的高度信息的阈值。
低于规定值区域的高度不用于检验。
Train（教示） 将一图像放到检测窗口里作为模板图像。
Template（模板） 显示模板图像。
表 4-15 双重设置
3D AOI Programming Manual
第 3 部分 检验算法
III-
117
4.6.3 设置步骤
第1步： 从Algorithm（算法）下拉列表中选择Lead inclusive（包含引脚）。
如需通过其他算法使用相同的偏移信息，请在Shift Reference（偏移参考）的下拉
菜单中选择Body Shift（本体偏移）。
第2步： 将检测窗口的尺寸调整至包围引脚肩部至引脚尖端的区域。
图 4-33 调整检测窗口
第3步： 点击 ，然后检查是否检测到引脚尖端。
检测到的引脚尖端和焊盘末端显示在深粉色长方形内。
如果未检测到引脚尖端，可在引脚搜索选项卡中进行调整。
有关详细设置，请参考表4-13 引脚搜索设置。
图 4-34 检测引脚尖端
第4步： 如果样本值被判为NG时，指定样本值的OK Range（良品范围）并设置NG Type（NG类型）。
如果未执行该检查操作，请取消选中该项目。
3D AOI Programming Manual
第 3 部分 检验算法
III-
118

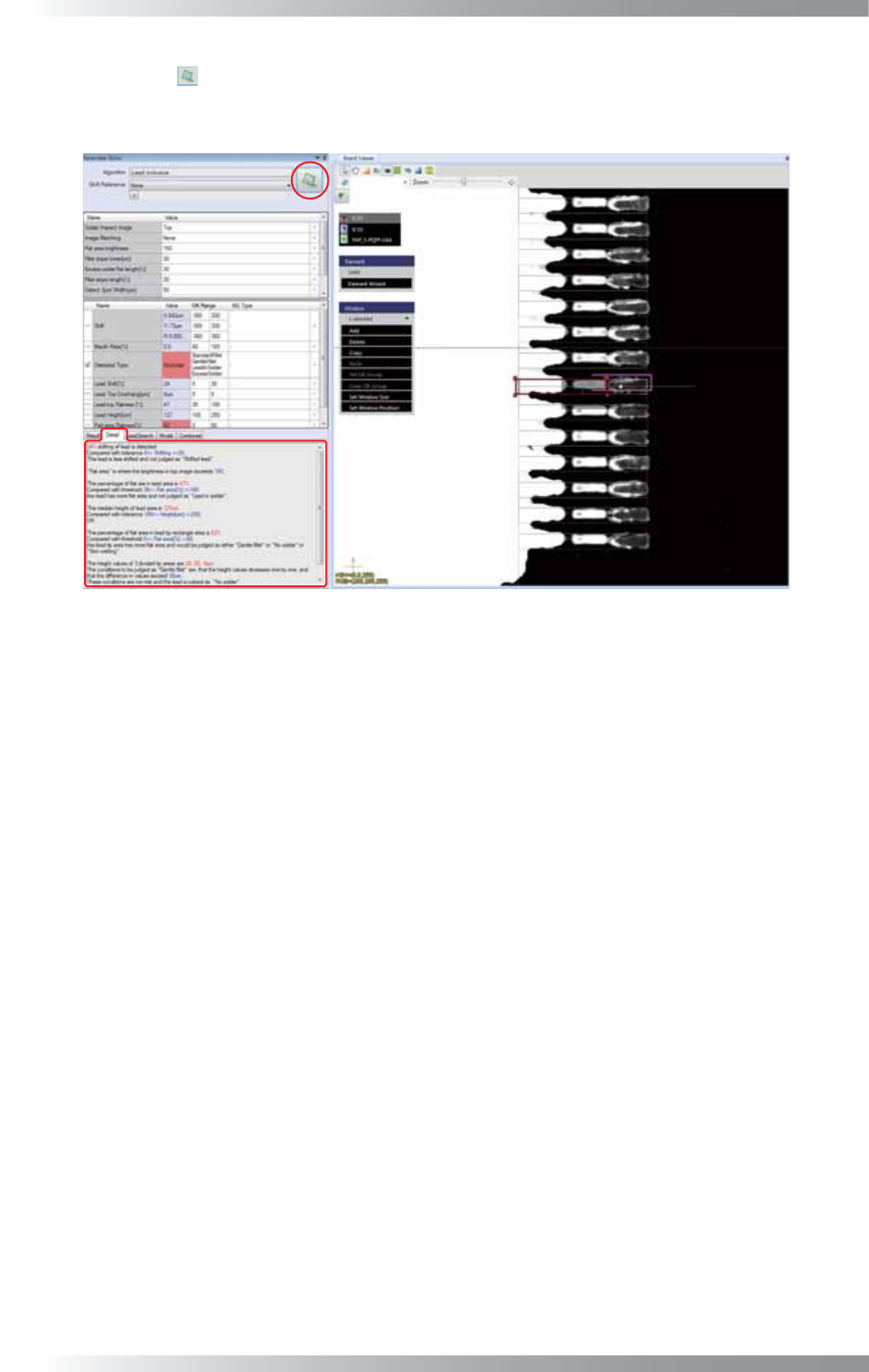

第5步： 点击 图标，并检查检验是否顺利完成。
检验结果的详细内容显示在Parameter Editor（参数编辑器）下方的详细菜单里。
如有必要，请参考表4-11、表4-12、表4-14和表4-15进行参数调整。
图 4-35 判断
