3D AOI Programming Manual 第 3 部分 检验算法 III- 25 1.6.4 范围区域 使用范围区域时，未与范围区域接触的像素将被屏蔽并视为不在检测目标范围内。 使用该功能，可以在减少来自相邻元件或电路板的噪点的影响的情况下搜索元件本体。 范围区域以黄色虚线显示。 图 1-26 没有范围区域设置 图 1-27 有范围区域设置
3D AOI Programming Manual
第 3 部分 检验算法
III-
24
第6步： 点击 图标，并检查是否检测到元件。
检测到的元件用粉红色长方形显示。
如果错误地搜索到邻近元件，则将Search Direction（搜索方向）设置为
In->Out（内->外）。这种情况下，检测窗口的中心位置必须要有一个元件本体。
如果错误地搜索到邻近元件，则检查Use Scope Area（使用范围区域），然后点击
Use Element Size（使用元素尺寸）以设置范围区域。这种情况下，元件本体必须
包含在范围区域内。
请为小的元件的SubPixelScale（次像素比例）设置较大的数值。设置的数值越大，
检验的时间越长。但能够使用精细的像素进行检验。

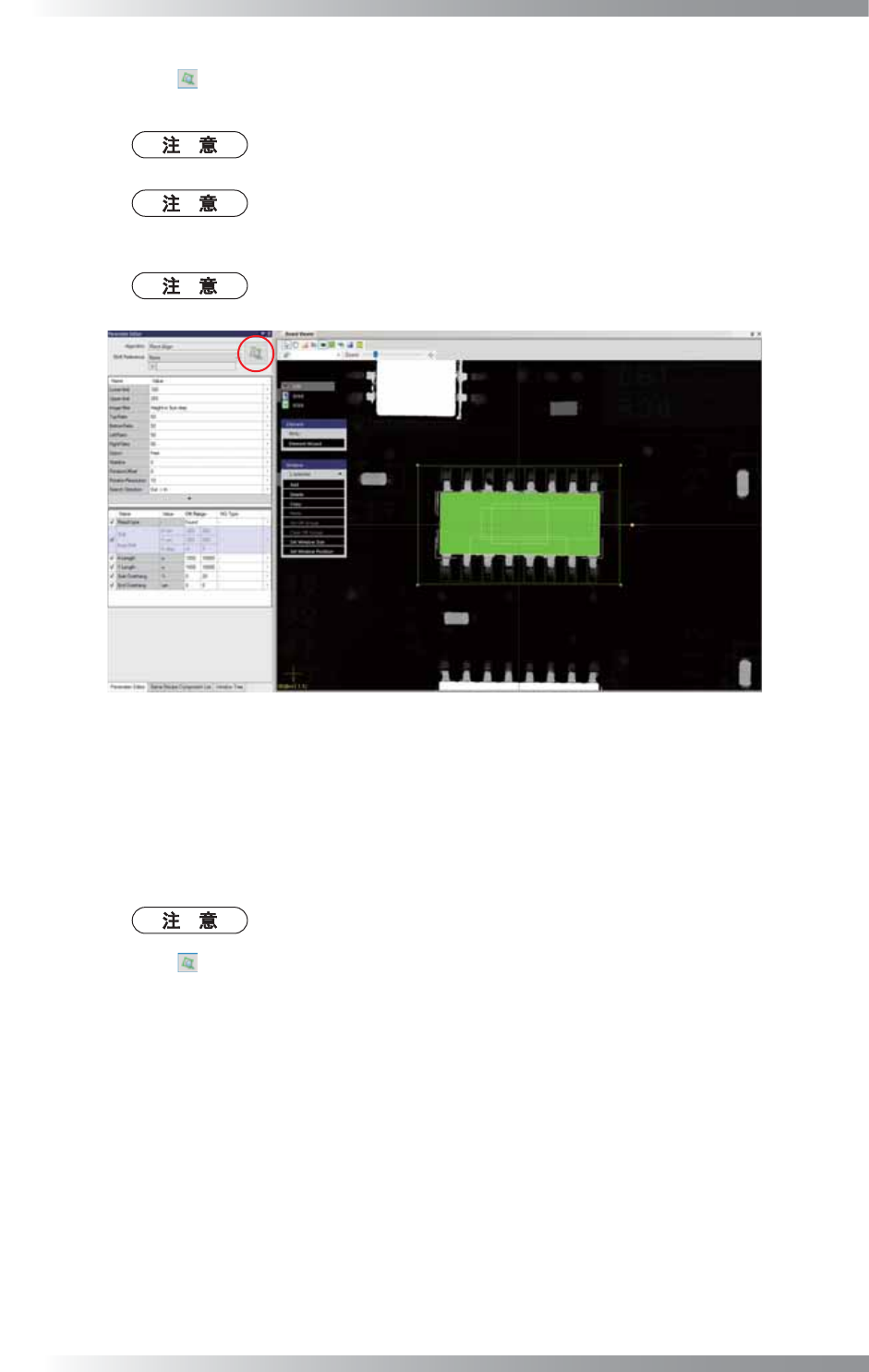

图 1-25 检测元件
第7步： 若要与其他检测窗口共享使用该算法检测的Shift（偏移）信息，请选中Parameter
Editor（参数编辑器）上的Shift（偏移），然后左键点击弹出菜单中的Body Shift（本体
偏移）。随后，参考第2部分 1.10.7 调整应用偏移信息的检测窗口调整检测窗口。
第8步： 如果样本值被判为NG时，指定样本值的OK Range（良品范围）并设置NG Type（NG类型）。
如果未执行该检查操作，请取消选中该项目。
第9步： 点击 图标，并检查检验是否顺利完成。
3D AOI Programming Manual
第 3 部分 检验算法
III-
25
1.6.4 范围区域
使用范围区域时，未与范围区域接触的像素将被屏蔽并视为不在检测目标范围内。
使用该功能，可以在减少来自相邻元件或电路板的噪点的影响的情况下搜索元件本体。
范围区域以黄色虚线显示。

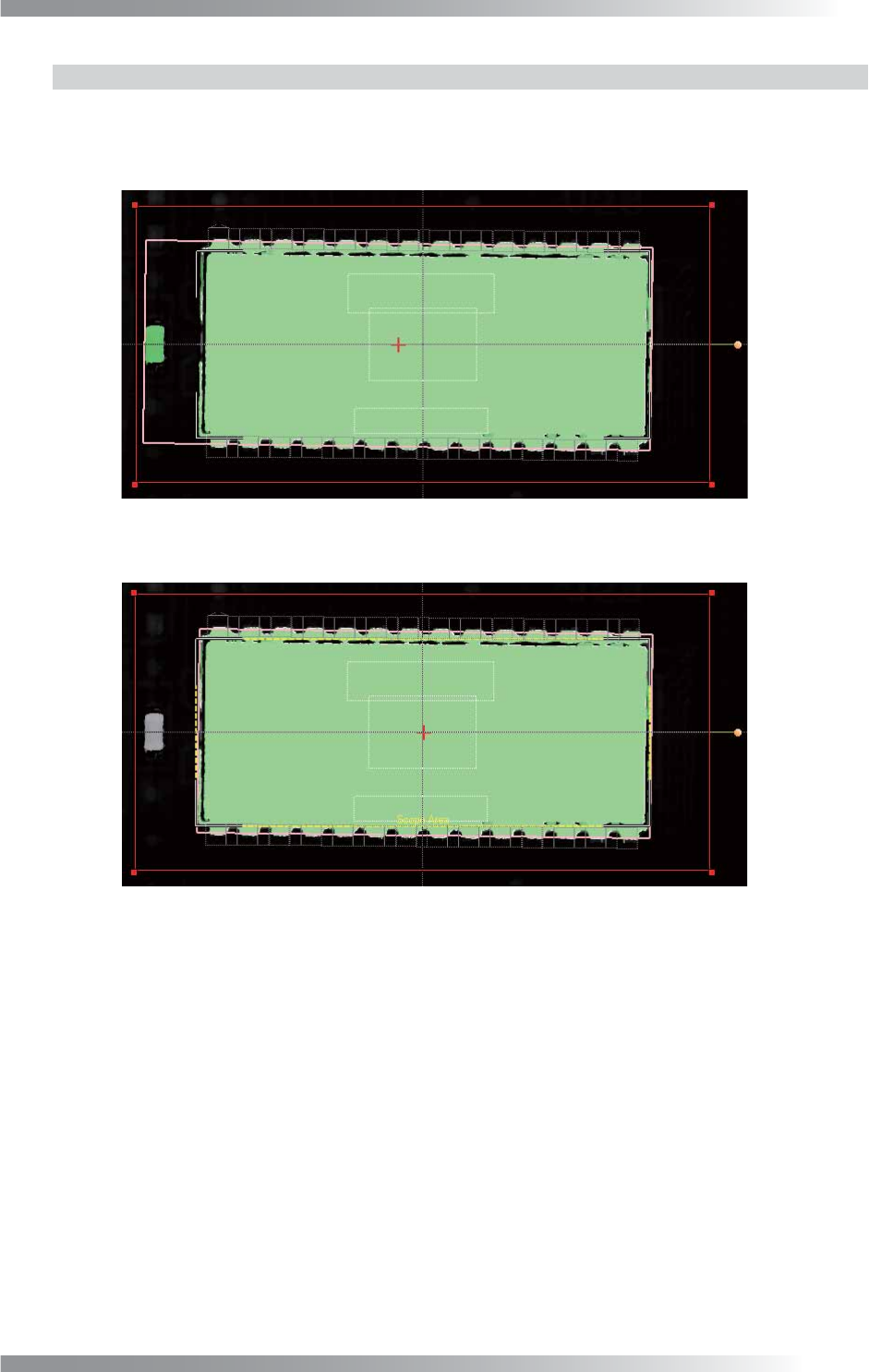

图 1-26 没有范围区域设置
图 1-27 有范围区域设置
3D AOI Programming Manual
第 3 部分 检验算法
III-
26
1.7 Rect Align Simple（简单长方形位置）
1.7.1 检验概述
Rect Align Simple（简单长方形位置）是在检测窗口中的长方形元件的算法。
该算法也可以计算实装角度、尺寸及已检测元件和检测窗口中心之间的距离。
Rect Align Simple（简单长方形位置）算法应用BrightLevel（灰度）算法。
有关BrightLevel（灰度）算法的更多信息，请参考2.6 Bright Level（灰度）。
Rect Align Simple（简单长方形位置）适用于校正错位。
1.7.2 参数设置

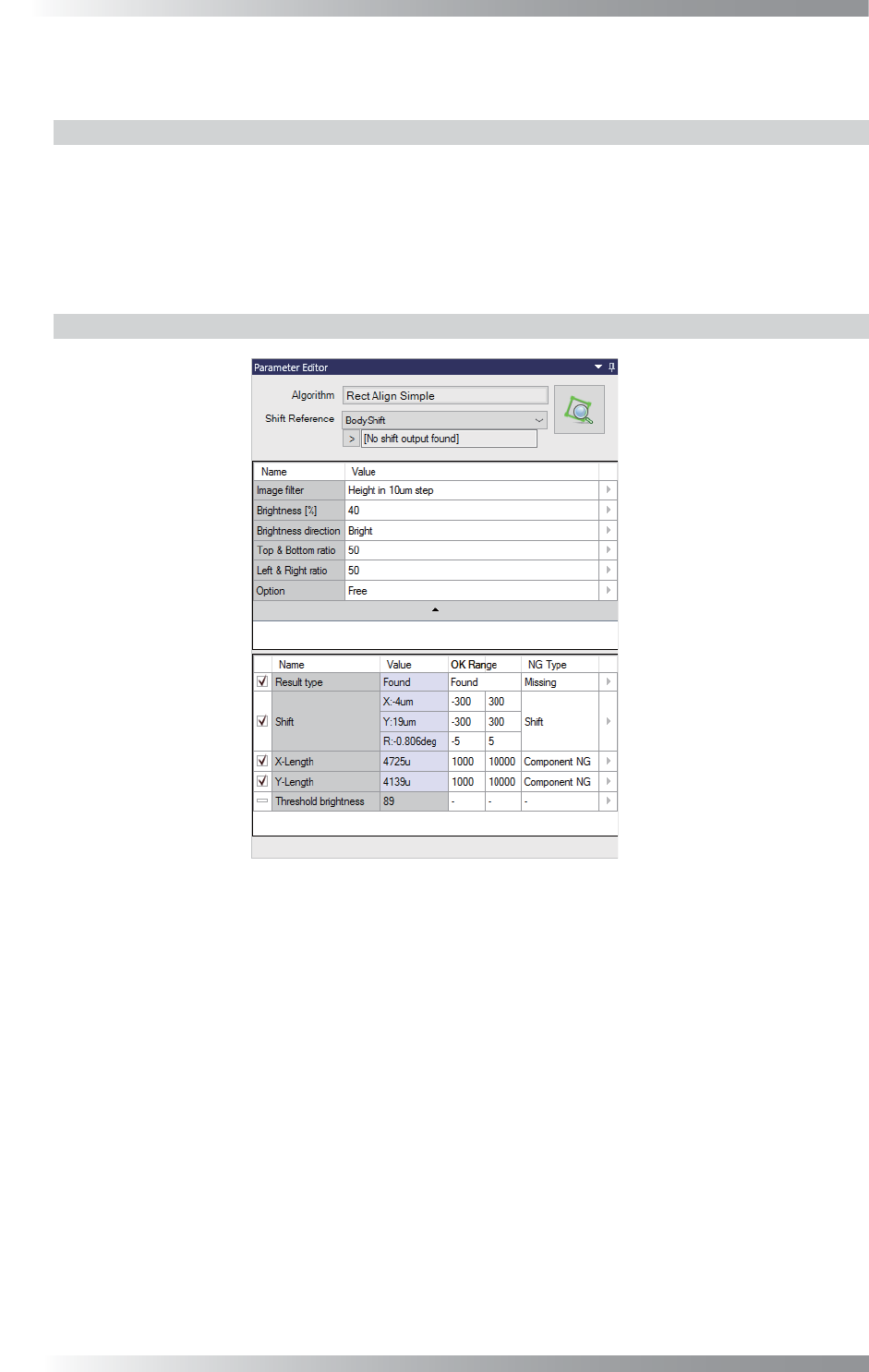

图 1-28 对话框 （Version 0.0.0.1）
