3D AOI Programming Manual
第 2 部分 检验数据
II-
138

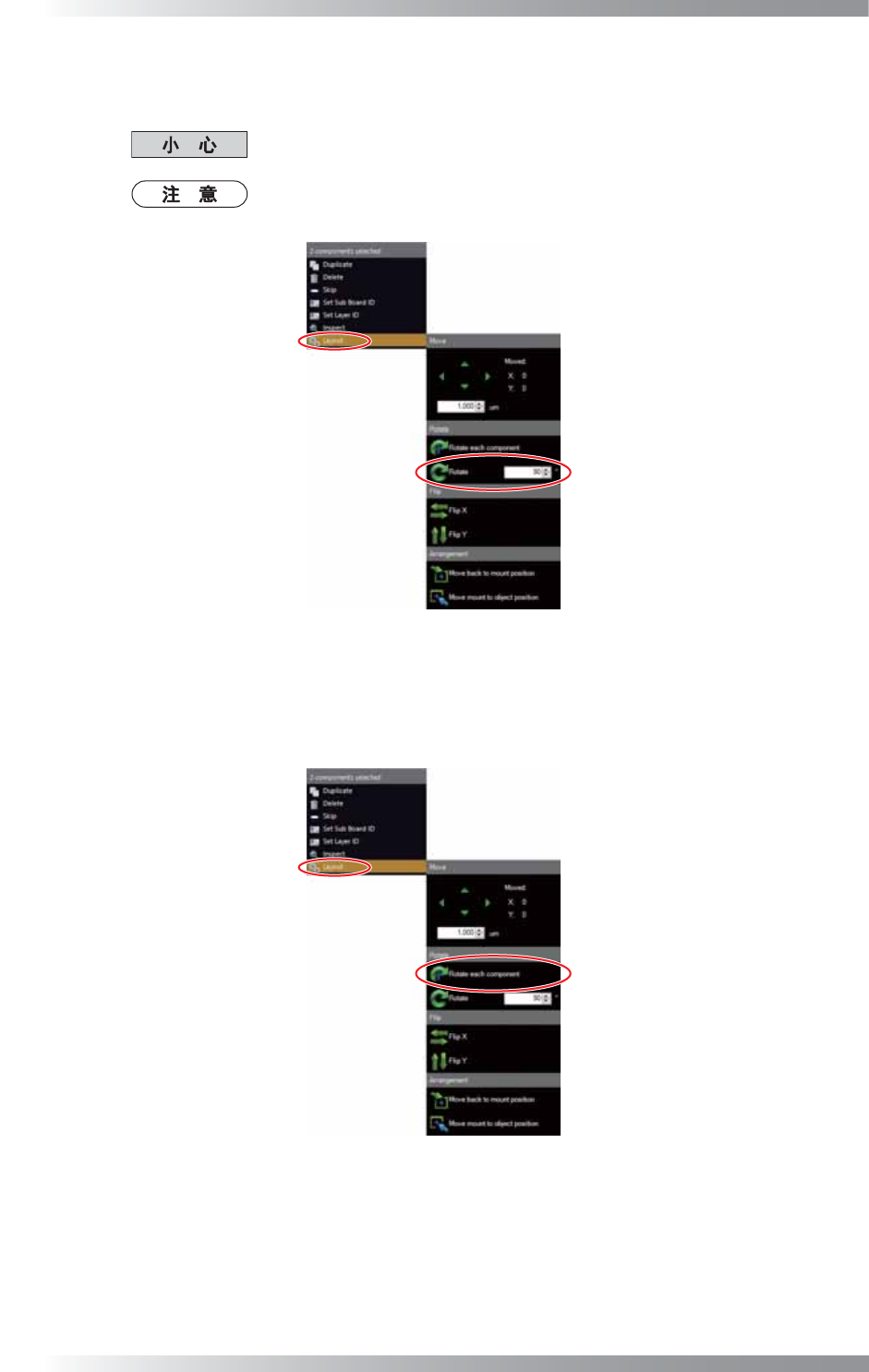

将多个元件数据旋转90度
选择Layout（布局） > Rotate（旋转）。每点击一下该按钮，元件数据旋转90度。
如果选择单个元件数据，此功能不存在。
如果点击Rotate（旋转）并在Rotate（旋转）右侧的文本框内输入任意角度，那么
元件数据按所输入的角度顺时针旋转。
图 3-22 旋转多个元件数据 1
用特定度数旋转多个元件数据。
选择编辑板上的Layout（布局） > Rotate each component（旋转每个元件）然后转至第3
步。
图 3-23 旋转多个元件数据 2
3D AOI Programming Manual
第 2 部分 检验数据
II-
139

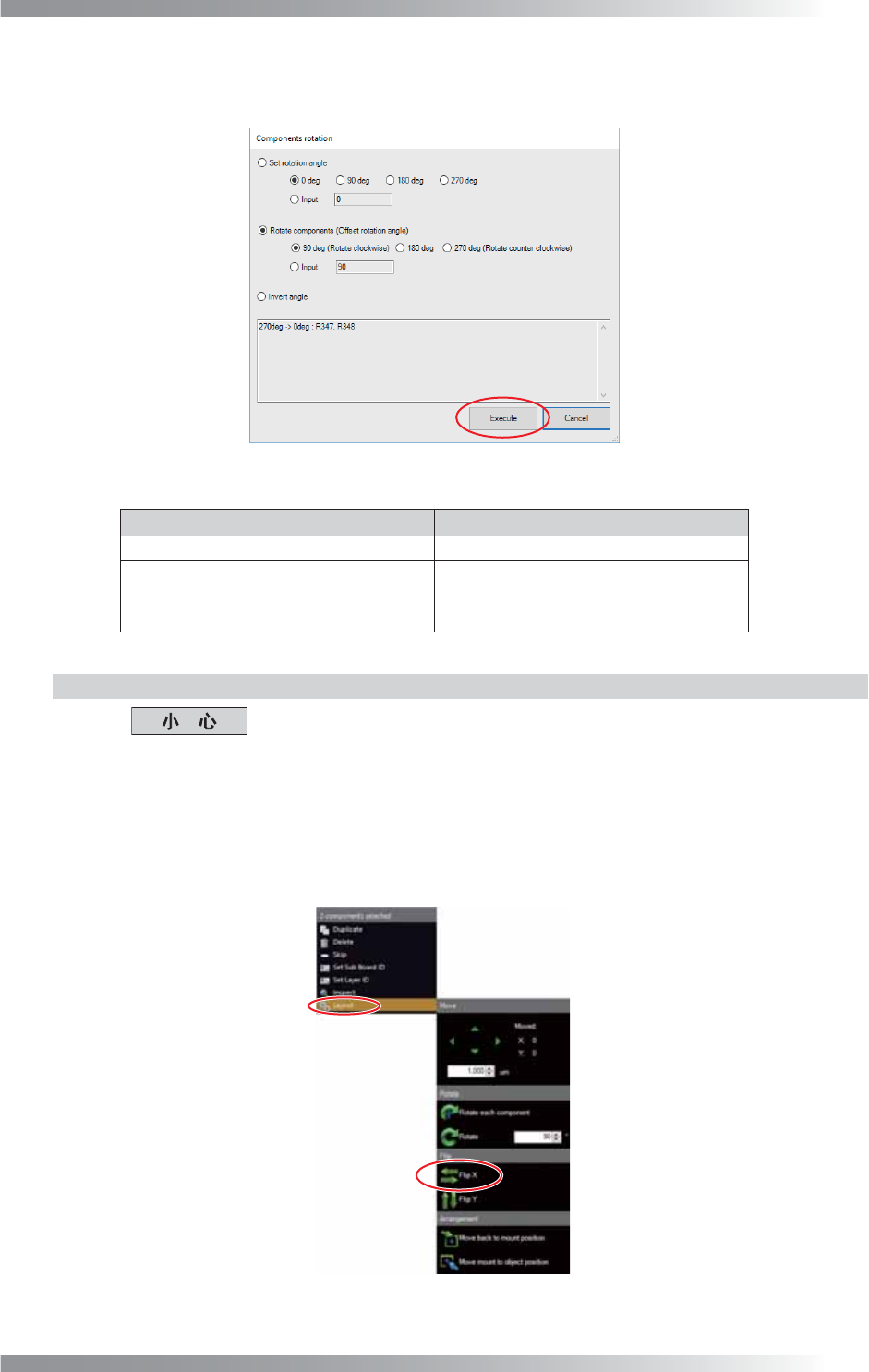

第3步： 参考表3-2进行设置，然后点击Execute（执行）。
图 3-24 旋转角度设置
项目 说明
Set rotation angle（设置旋转角度） 将元件角度变更为规定值角度。
Rotate components (Offset rotation
angle)（旋转元件（补偿旋转角度））
采用规定角度旋转元件。
Invert angle（逆变角） 反转旋转方向。
表 3-2 说明
3.2.7 反转元件数据位置
如果选择单个元件数据，此功能不存在。
第1步： 参考3.1.1 选择元件数据（元件列表）或3.2.1 选择元件数据（电路板观察器），选择一
个或以上元件数据。
第2步： 反转元件数据位置的X轴。
从编辑板上选择Layout（布局） > Flip X（翻转X轴）。
图 3-25 反转元件数据位置的X轴
3D AOI Programming Manual
第 2 部分 检验数据
II-
140

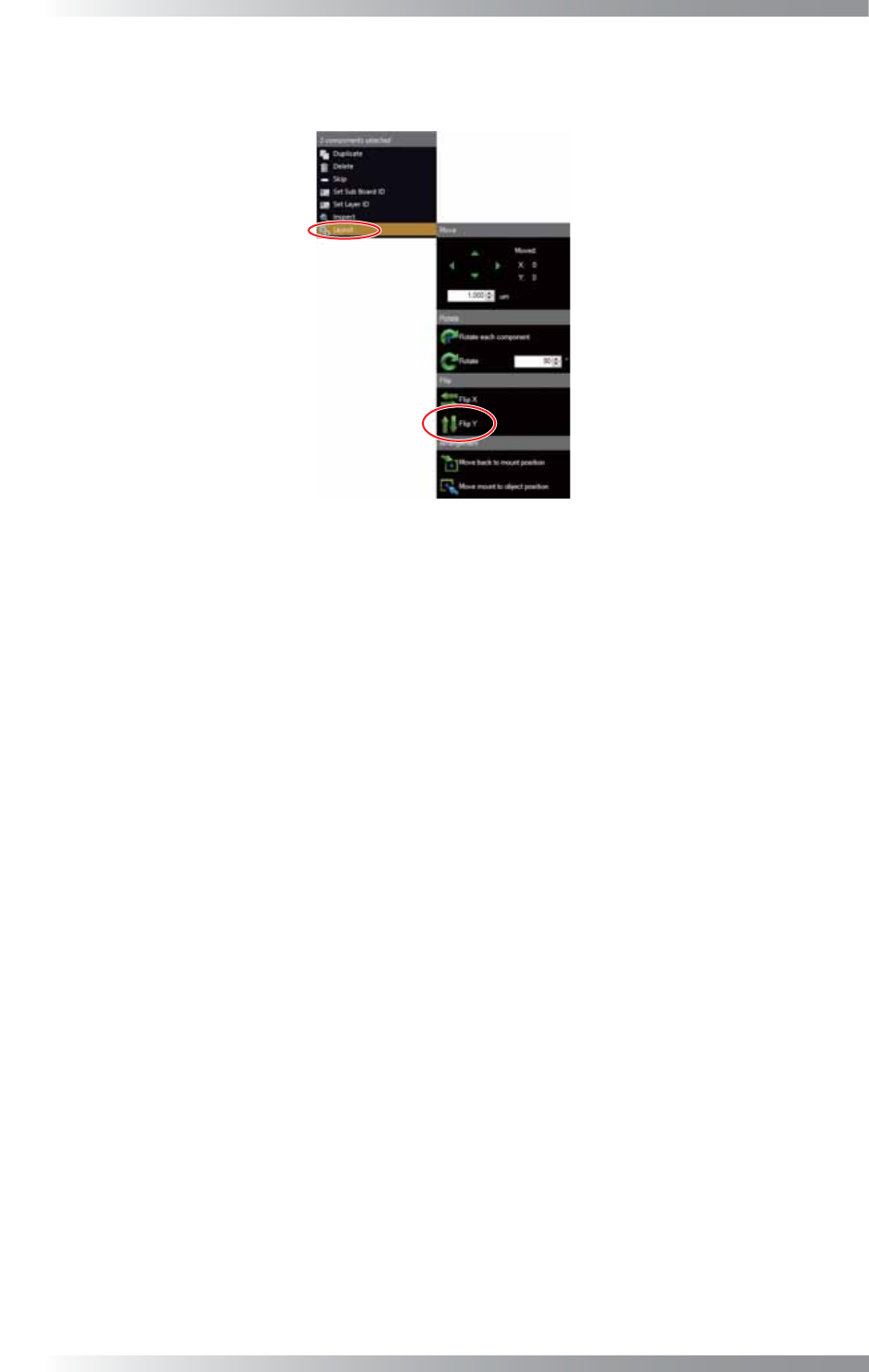

反转元件数据位置的Y轴。
从编辑板上选择Layout（布局） > Flip Y（翻转Y轴）。
图 3-26 反转元件数据位置的Y轴
