I- 23 3D AOI Programming Manual 第 1 部分 基本操作 2.2 切换图像显示 2.2.1 切换灯光 要切换图像的灯光，从位于Board Viewer（电路板观察器）顶部的下拉菜单中选择其他灯光。 图 2-11 切换灯光 2.2.2 3D显示所选区域 第1步： 点击位于Board Viewer（电路板观察器）顶部的 （3D观察器）。 Board Viewer（电路板观察器）左上侧将显示如图2-13所示的对话…
I-
22
3D AOI Programming Manual
第 1 部分 基本操作
2.1.4 确认电路板的显示区域位置
点击位于Board Viewer（电路板观察器）顶部的 （电路板导航器）。
Board Viewer（电路板观察器）右上侧将显示如图2-8所示的对话框。
电路板导航器的黄色方框表示电路板的显示区域位置。
如果在电路板导航器上用鼠标拖动来移动黄色方框，那么Board Viewer（电路板观
察器）的显示区域也会移动。
图 2-7 电路板导航器 1
图 2-8 电路板导航器 2
2.1.5 显示命令历史记录
点击位于Board Viewer（电路板观察器）顶部的 （命令历史记录）。Board Viewer（电路板观察
器）右下侧将显示如图2-10所示的对话框。对话框显示命令的历史记录。
当前状态用 图标标记，以前的命令显示在当前状态的上方。
返回到以前的状态，则选择一个以前的命令。
按下 + 撤销操作，按下 + 重新操作。
图 2-9 命令历史记录 1
图 2-10 命令历史记录 2
I-
23
3D AOI Programming Manual
第 1 部分 基本操作

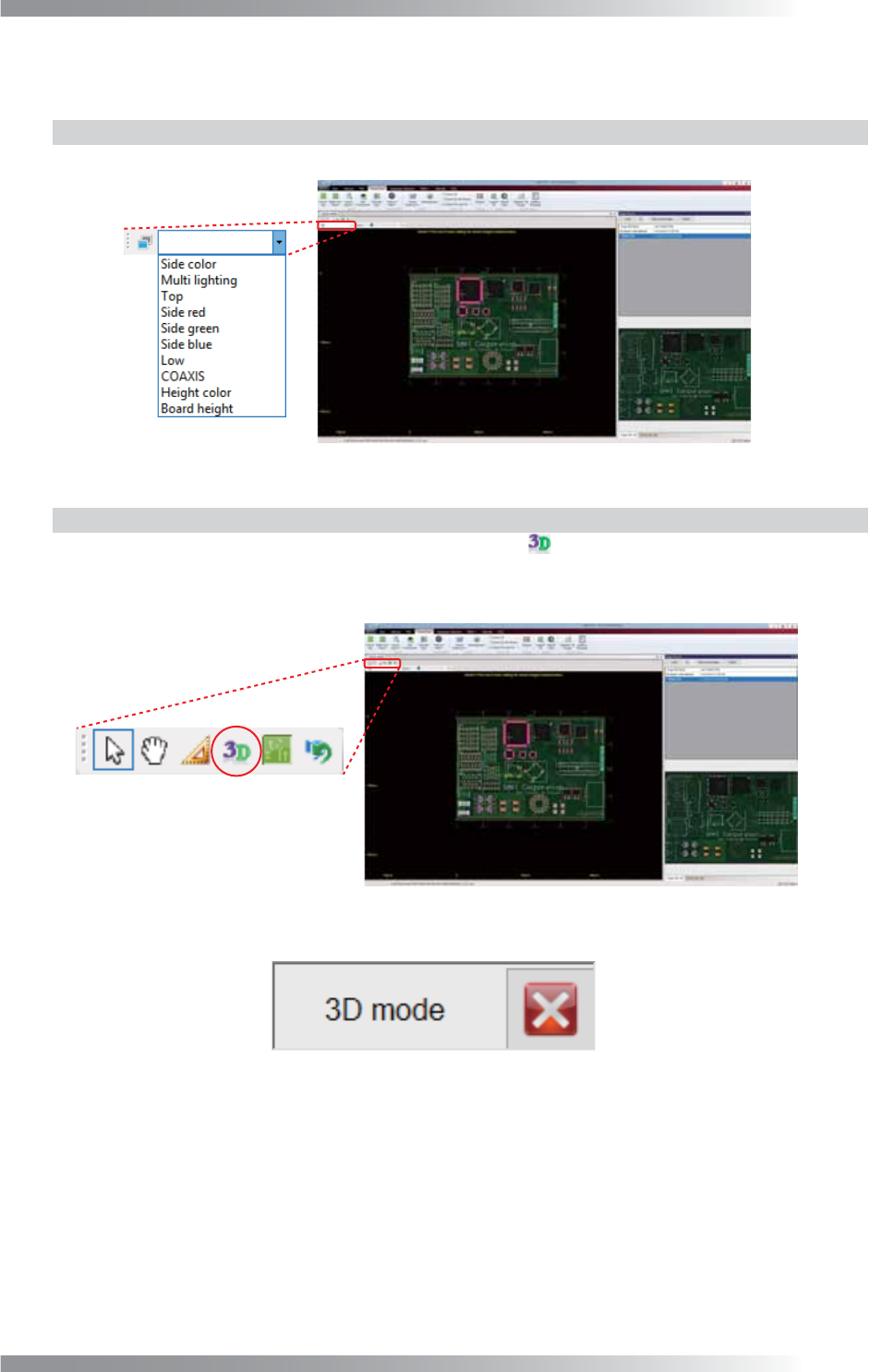

2.2 切换图像显示
2.2.1 切换灯光
要切换图像的灯光，从位于Board Viewer（电路板观察器）顶部的下拉菜单中选择其他灯光。
图 2-11 切换灯光
2.2.2 3D显示所选区域
第1步： 点击位于Board Viewer（电路板观察器）顶部的 （3D观察器）。
Board Viewer（电路板观察器）左上侧将显示如图2-13所示的对话框。
图 2-12 3D观察器 1
图 2-13 3D观察器 2
第2步： 通过鼠标拖动选择区域。
I-
24
3D AOI Programming Manual
第 1 部分 基本操作

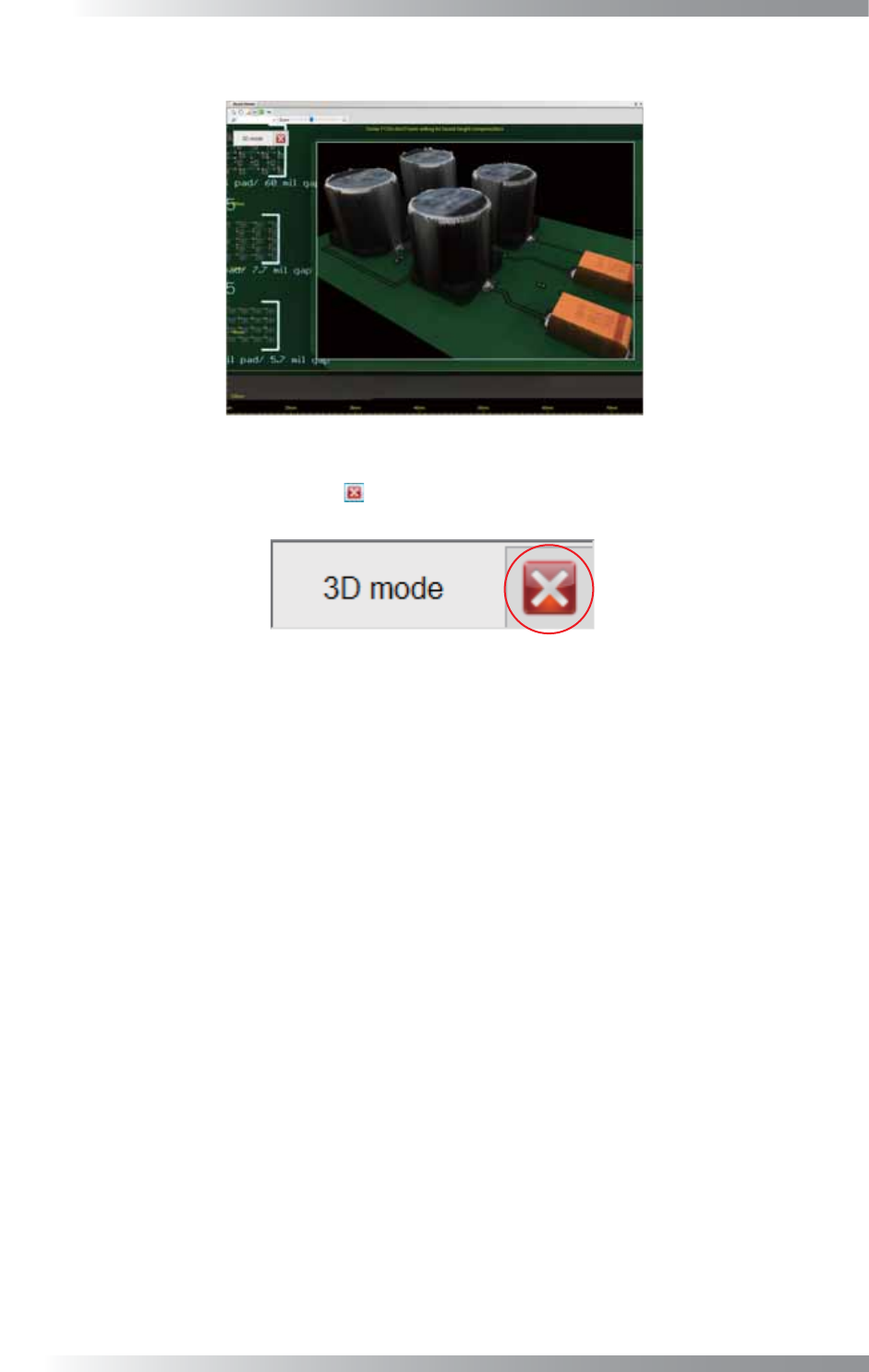

第3步： 用鼠标拖动所选区域。所选区域的图像会旋转。
图 2-14 3D观察器 3
第4步： 如需退出3D模式，请点击 （关闭）。
图 2-15 关闭
