II-
58
3D AOI Programming Manual
第 2 部分 检验数据

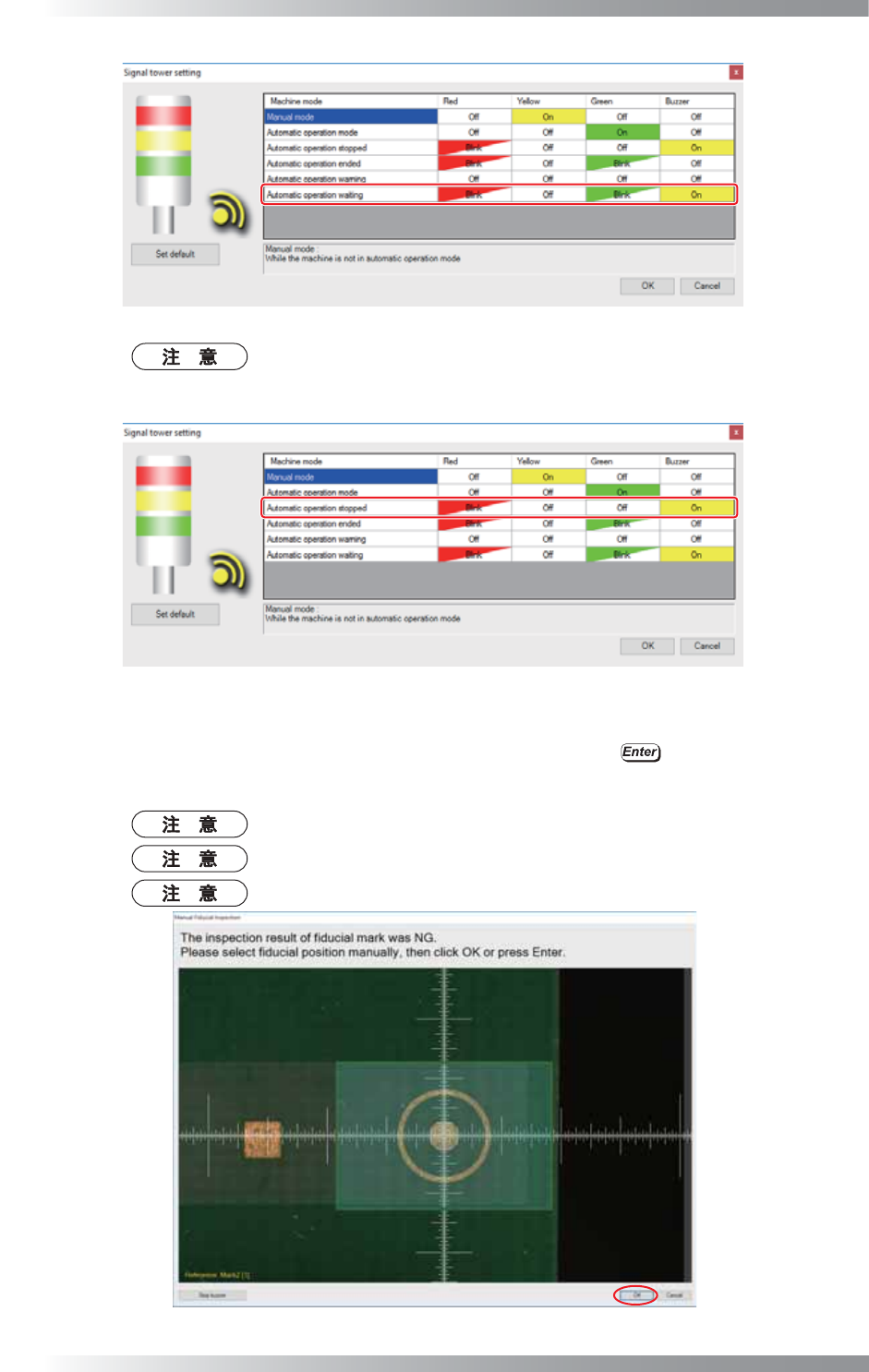

图 1-114 自动模式下手动调整基准标定点位置 5
从When inspection fails in Auto mode（自动模式下检验失败时）的下拉菜单中
选择Stop auto operation（停止自动操作）时，信号灯塔和蜂鸣器根据Automatic
operation stopped（自动操作停止）的设置运行。
图 1-115 自动模式下手动调整基准标定点位置 6
第4步： 自动模式下出现基准标定点时，显示以下对话框。
把窗口中部手动移动至基准标定点，然后点击OK（好）或按 。
重新启动自动模式。
滚动鼠标轮可设置界面比例。
点击对话框左下方的Stop buzzer（停止蜂鸣器）停止蜂鸣器。
点击对话框右下方的Cancel（取消），interrupt Auto Mode（干扰自动模式）。
图 1-116 自动模式下手动调整基准标定点位置 7
II-
59
3D AOI Programming Manual
第 2 部分 检验数据
1.5 子板数据设置
本节说明如何创建子板数据。
子板数据包含在Gerber数据中时

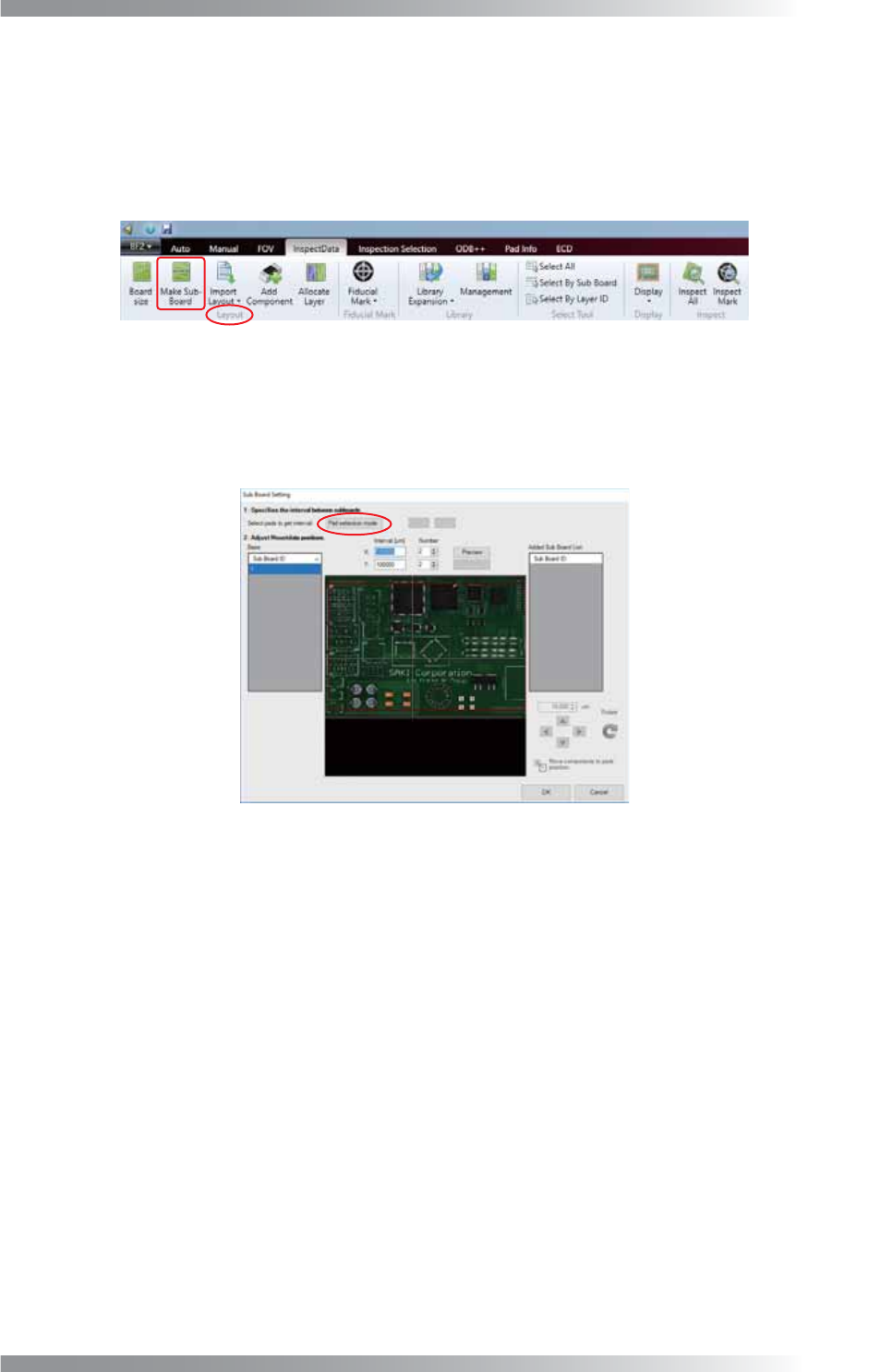

第1步： 从InspectData（检验数据）选项卡中选择Layout（布局）组 > Make Sub-Board（创建子板）。
图 1-117 创建子板
第2步： 显示设置子板的对话框。
点击Pad selection mode（焊盘选择模式）。
图 1-118 子板设置
II-
60
3D AOI Programming Manual
第 2 部分 检验数据

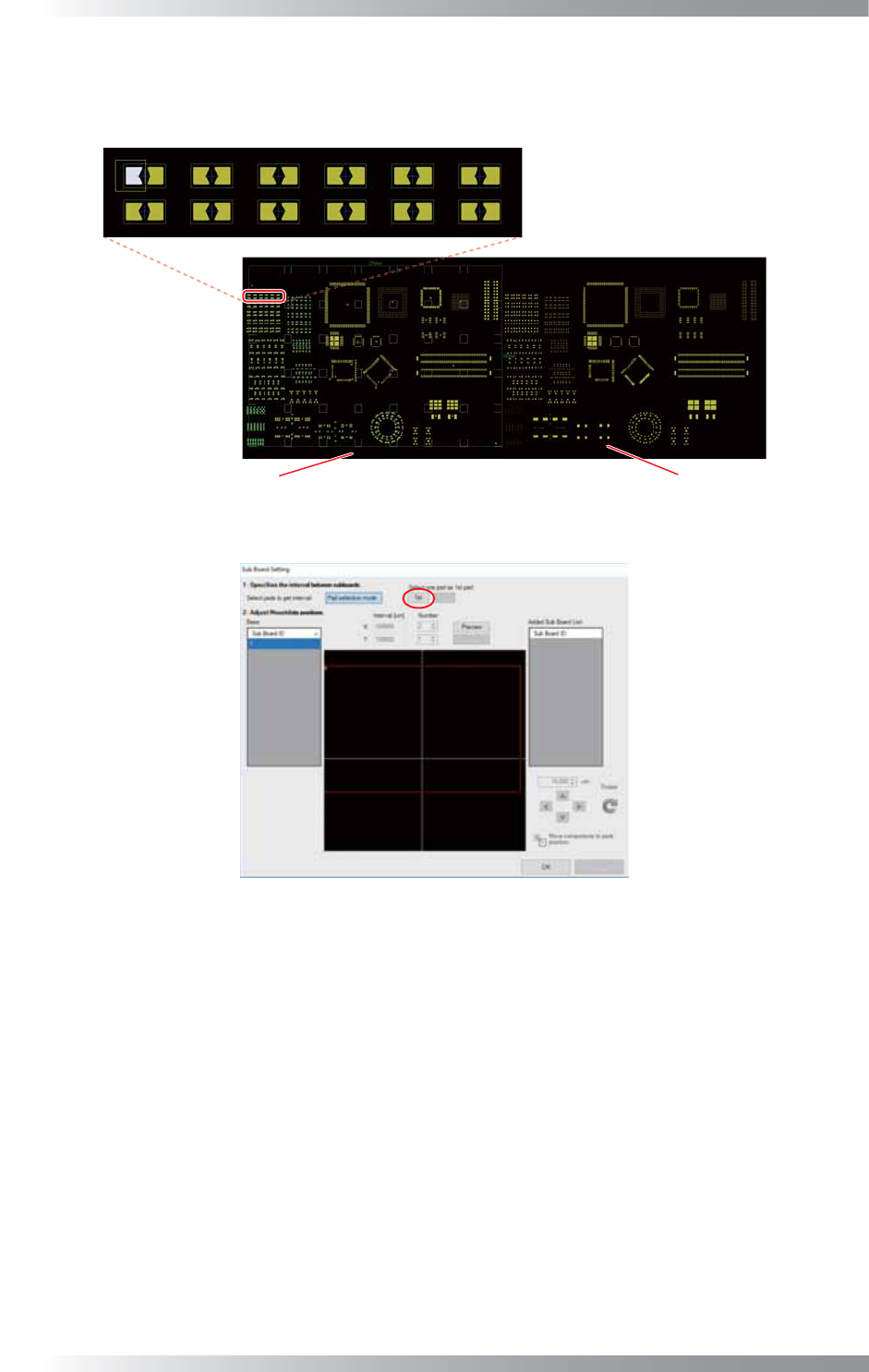

第3步： 如下所示在焊盘上对角拖动，在参考子板中选择焊盘。
选择焊盘后，点击1st（第1）。
ᄤᵓ෎ᵓ
图 1-119 焊盘选择 1
图 1-120 注册第1焊盘
