II-
15
3D AOI Programming Manual
第 2 部分 检验数据

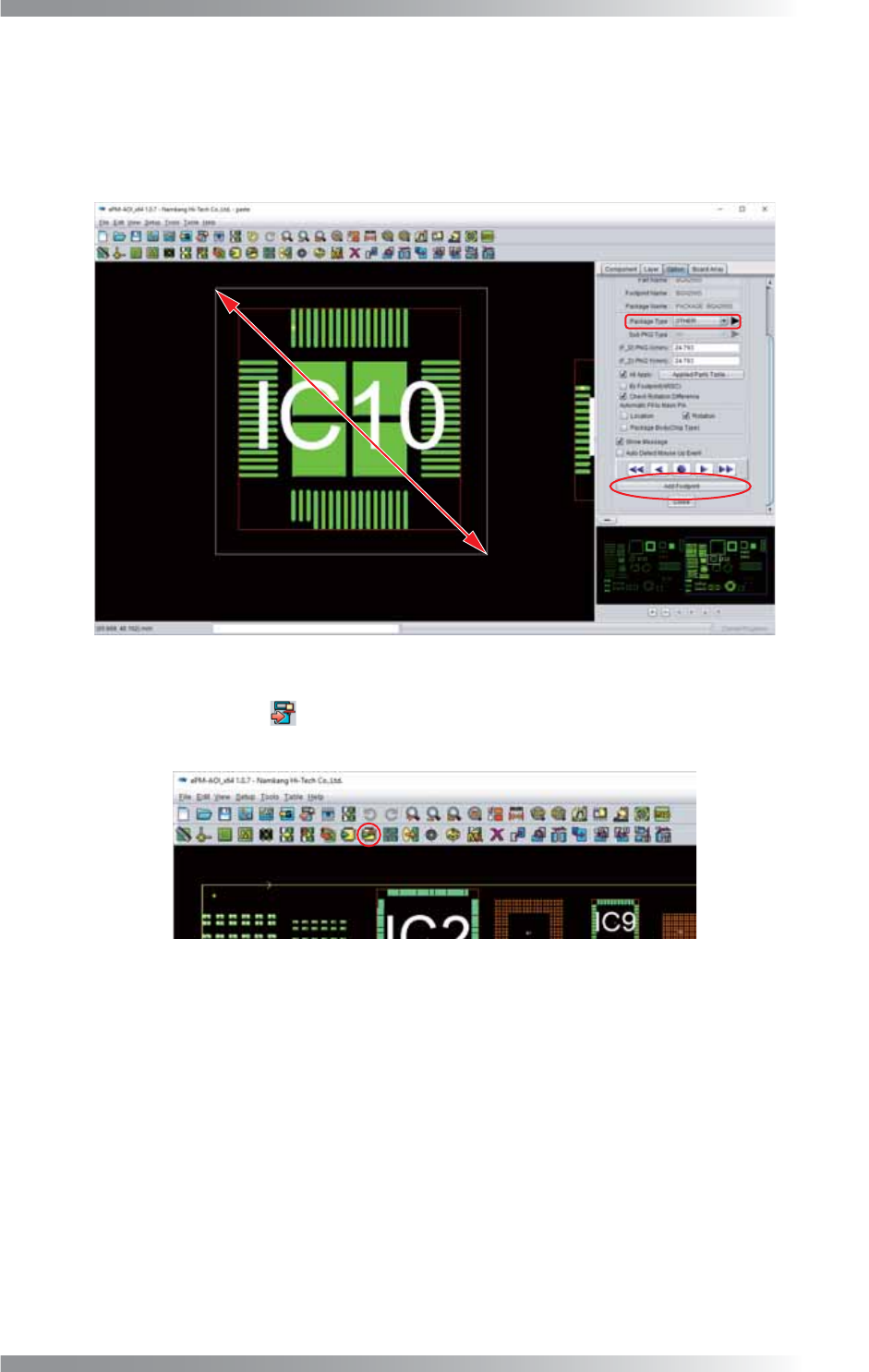

第21步： 通过拖动，在主视图选择焊盘作为封装。
完成设置后，在Dock window（停靠窗口） > Option（选项）选项卡 > Package type（封
装类型）中设置封装类型。然后点击Add Footprint（添加封装）。
重复这一步骤，直至所有元件都分配了封装信息。
图 1-25 创建赛凯标准格式数据的步骤 20
第22步： 点击图标列表的 （输出）。
输出SAKI Standard Format Data（赛凯标准格式数据）。
图 1-26 创建赛凯标准格式数据的步骤 21
II-
16
3D AOI Programming Manual
第 2 部分 检验数据
1.3 检验数据向导
本章节将介绍如何使用Inspection Data Wizard（检验数据向导）制作检验数据。
使用实装数据和gerber数据、ODB++数据和使用赛凯标准格式的情况下，步骤是不一样的。
第1步： 点击窗口左上角的BF2，然后选择Inspect data wizard（检验数据向导）。
图 1-27 检验数据向导 1
第2步： 打开检验数据时，会显示以下对话框。
Yes（是） 覆盖检验数据并转到第3步。
No（否） 不保存检验数据，直接转到第3步。
Cancel（取消） 返回原始检验屏，而不保存检验数据。
建议保存修改后的检验数据。
图 1-28 检验数据向导 2
II-
17
3D AOI Programming Manual
第 2 部分 检验数据
第3步： 显示以下对话框。
从Mount data & gerber data（实装数据&gerber数据）或ODB++或SAKI standard format（赛凯标
准格式）中选择数据类型，然后点击 Next（下一步）。
图 1-29 检验数据向导 3
第4步： 显示以下对话框。
如果创建新组
指定路径，将检验数据保存在Destination（路径）。
输入位置保存文件，或点击文本框右侧的
选择文件夹。
填写Group（组）和Board（电路板）然后点击Next（下一步）。
如果将电路板数据添加到现有的组
选择Destination（路径）上的检验数据文件夹，然后选择Group（组）内的组文件夹。
输入组名称，或点击文本框右侧的
选择文件夹。
填写Board（电路板）名称然后点击Next（下一步）。
图 1-30 检验数据向导 4
