II-
66
3D AOI Programming Manual
第 2 部分 检验数据

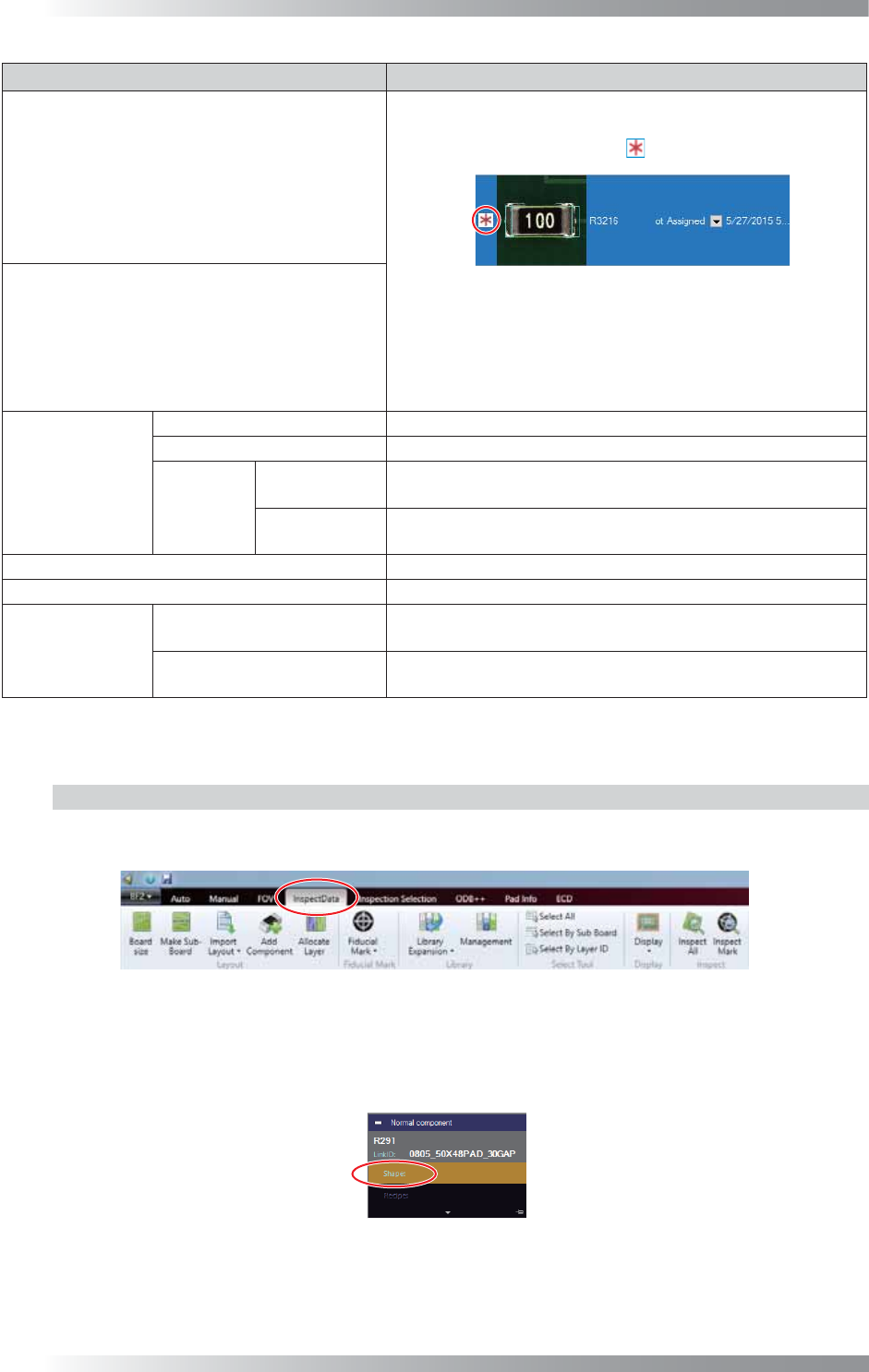

项目 说明
Update to Library（更新至库）
退出时如果点击Save as local library（保存至本地检验
库），则更新不保存至检验库，仅保存至打开的检验数据。
如果更新未在检验库注册，则
显示在形状列表的左侧。
图 1-129 保存至本地检验库
仅当有未注册至库中的变更时，可以启用Update to
Library（更新至库）和Update from Library（从库中更新）。
点击Update to Library（更新至库）将变更注册库内。
点击Update from Library（从库中更新），覆盖当前打开的
检验数据的更改至检验库。
Update from Library（从库中更新）
Other Items
（其他项目）
Rename（重命名） 更改所选形状的名称。
Move（转移） 转移所选形状到选定的文件夹。
View
（查看）
List
（列表）
显示形状名称和更新日期。
Image List
（图像列表）
显示形状名称、更新日期和形状的图像。
Library Tree（库树） 显示保存在所选库里的文件夹。
Shape List（形状列表） 显示保存在所选文件夹里的形状。
Manage Folder
（管理文件夹）
New Folder
（新建文件夹）
在库树下建立个新的文件夹。
Delete Folder
（删除文件夹）
从库树中删除所选文件夹。
表 1-18 说明
1.6.3 打开编辑形状界面
第1步： 选择InspectData（检验数据）选项卡。
图 1-130 检验数据
第2步： 从Board Viewer（电路板观察器）中选择一个将被分配形状的元件数据。
编辑板显示在Board Viewer（电路板观察器）上。选择Shape（形状）。
图 1-131 编辑板
II-
67
3D AOI Programming Manual
第 2 部分 检验数据

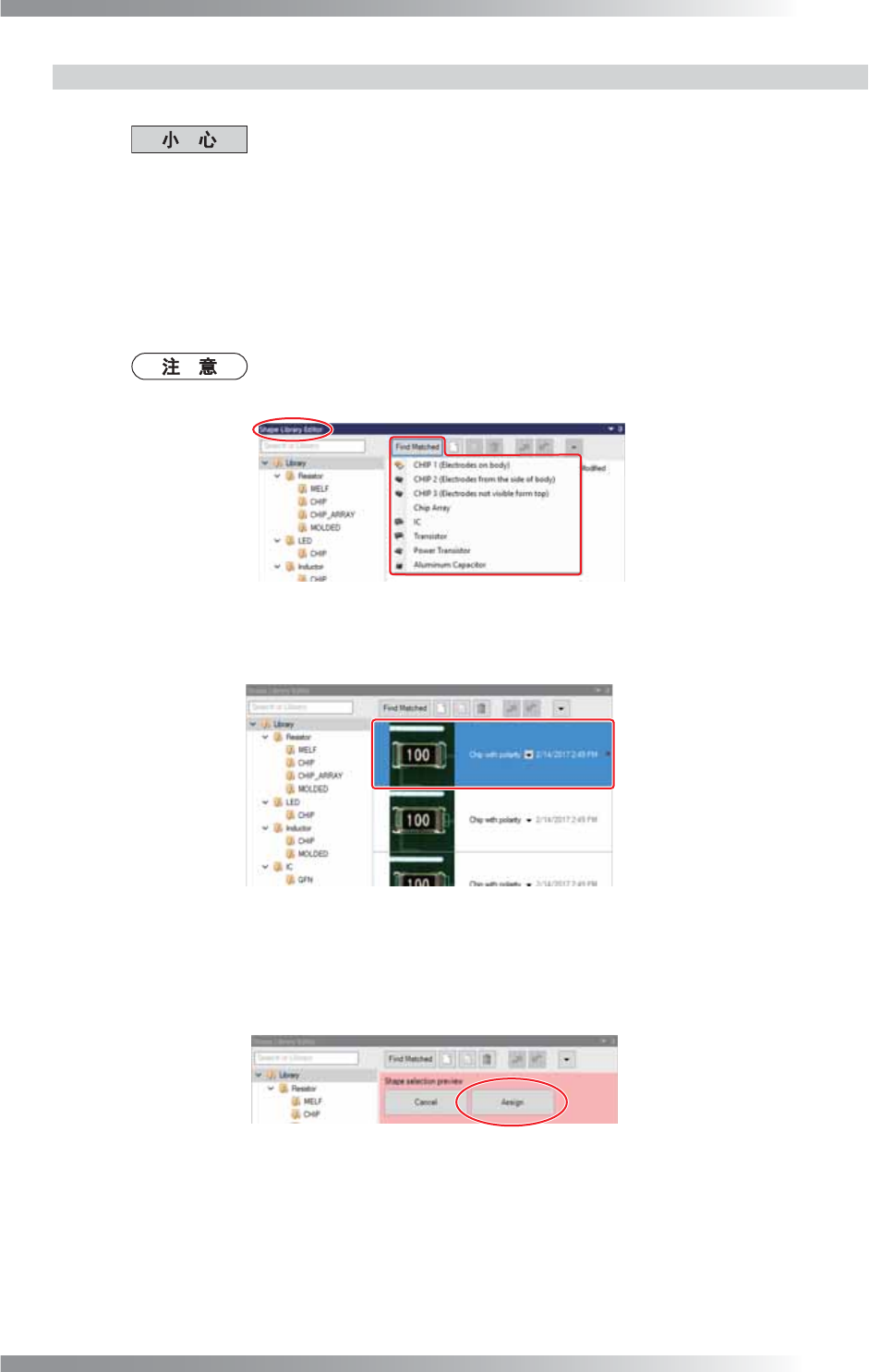

1.6.4 分配现有形状
在此说明如何将保存在库里的形状分配给一个元件数据。
更改检验库的现有形状设置可能会影响其他元件的检验结果。如需保存现有形状用
于其他元件，则参考1.6.5 复制现有形状来复制和编辑形状。
第1步： 参考1.6.3 打开编辑形状界面，打开编辑形状界面。
第2步： 点击在Shape Library Editor（形状库编辑器）里Fine Matched（查找匹配）并选择一个元
件类型。
与所选元件类型匹配的形状将显示在形状列表里。
通过名称搜索形状，在Shape Library Editor（形状库编辑器）左上方的库内
Search in Library（库内搜索）内输入名称。
图 1-132 分配现有形状 1
第3步： 从形状列表中选择一个形状。
图 1-133 分配现有形状 2
第4步： 点击Shape selection preview（形状选择预览）中的Assign（分配）。
形状将被分配到共享同一个数据库ID的所有元件数据。
图 1-134 分配现有形状 3
第5步： 参考1.8 关闭编辑形状界面，关闭编辑形状界面。
II-
68
3D AOI Programming Manual
第 2 部分 检验数据
1.6.5 复制现有形状
下面对如何复制检验库保存的形状和分配所选元件进行说明。
如需保存现有形状用于其他元件，则遵循以下步骤。
第1步： 参考1.6.4 分配现有形状的第1步至第3步，选择要复制的形状。
第2步： 点击Shape Library Editor（形状库编辑器）中的Copy（复制）。
图 1-135 复制现有形状 1
第3步： 输入形状名称并点击OK（好）。
图 1-136 复制现有形状 2
第4步： 点击Shape selection preview（形状选择预览）中的Assign（分配）。
形状将被分配到共享同一个数据库ID的所有元件数据。
图 1-137 复制现有形状 3
第5步： 参考1.7 调整形状。
第6步： 参考1.8 关闭编辑形状界面，关闭编辑形状界面。
