II- 175 3D AOI Programming Manual 第 2 部分 检验数据 4.3.2 锁定视野 下面对如何使用视野锁定功能进行说明。 锁定视野，则不能移动和删除视野。 第1步： 选择FOV（视野）选项卡。 图 4-13 视野 第2步： 从Board Viewer（电路板观察器）中选择一个视野。 图 4-14 选择视野 第3步： 点击Edit Panel（编辑板）的 （视野锁定图标）。视野被锁定。 视野锁定图标显示在锁定…
II-
174
3D AOI Programming Manual
第 2 部分 检验数据

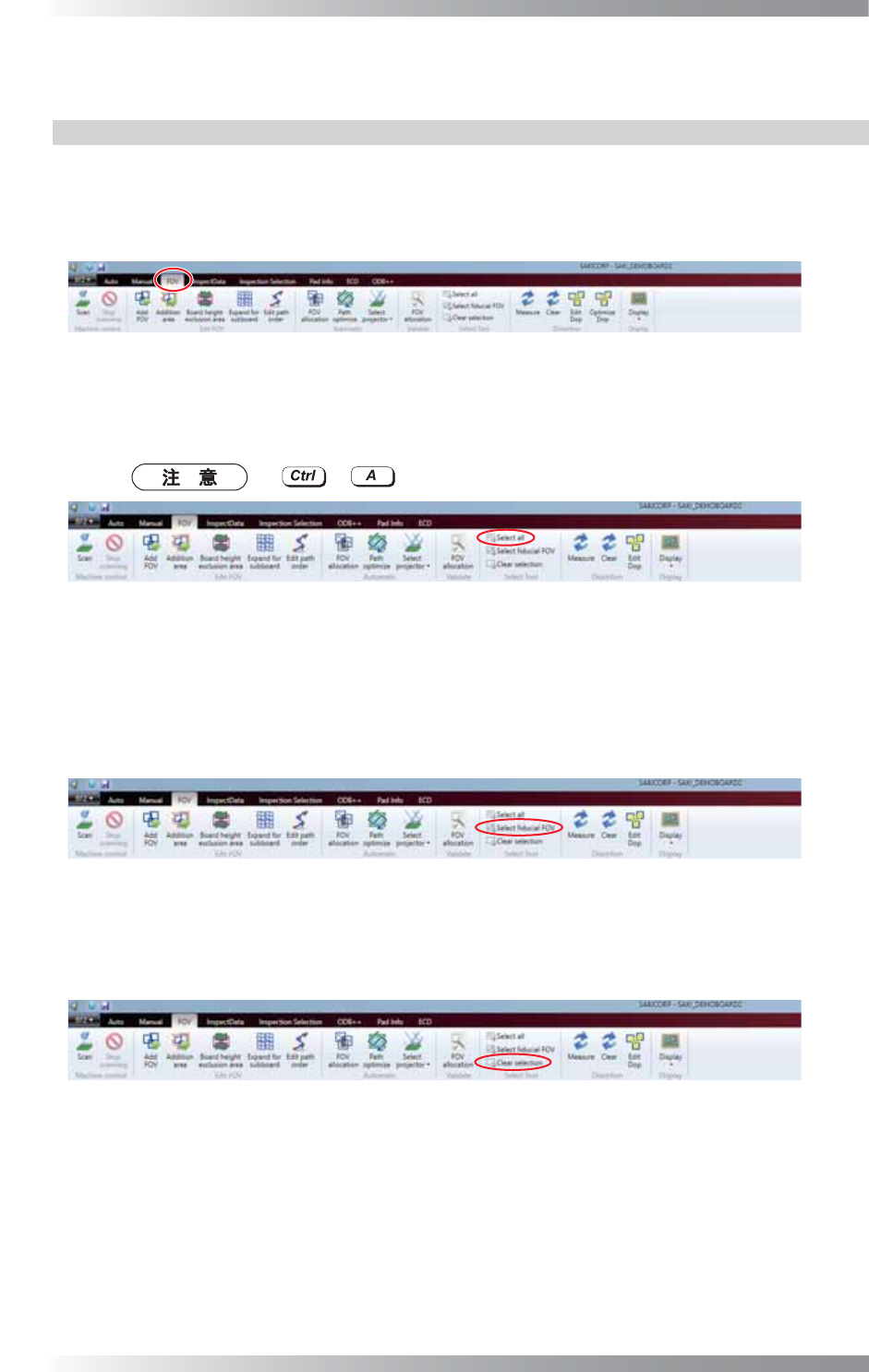

4.3 编辑视野
4.3.1 选择视野
下面对如何从Board Viewer（电路板观察器）选择视野进行说明。
第1步： 选择FOV（视野）选项卡。
图 4-9 视野
第2步： 选择所有视野
从Ribbon（功能区），选择Select Tool（选择工具）组 > Select All（全选）。
按 + 键也可选择所有的视野。
图 4-10 选择所有元件数据
通过基准标定点选择所有视野
从Ribbon（功能区），选择Select Tool（选择工具）组 > Select fiducial FOV（选择基
准标定点）。
图 4-11 通过基准标定点选择所有视野
清除视野选择
从Ribbon（功能区），选择Select Tool（选择工具）组 > Clear selection（清除选择）。
图 4-12 清除选择
II-
175
3D AOI Programming Manual
第 2 部分 检验数据
4.3.2 锁定视野
下面对如何使用视野锁定功能进行说明。
锁定视野，则不能移动和删除视野。
第1步： 选择FOV（视野）选项卡。
图 4-13 视野
第2步： 从Board Viewer（电路板观察器）中选择一个视野。
图 4-14 选择视野
第3步： 点击Edit Panel（编辑板）的 （视野锁定图标）。视野被锁定。
视野锁定图标显示在锁定的视野的中央。
如需解除视野锁定，请再次点击 （视野锁定按钮）。
图 4-15 视野锁定
II-
176
3D AOI Programming Manual
第 2 部分 检验数据
4.3.3 优化视野分配（自动分配）
下面说明如何使用自动分配功能来优化视野的分配。
通过自动分配功能，视野自动分配到已经设置检查参数的元件数据。因为视野不分配给未设置检查
参数的点（=没有执行检验），缩短了扫描时间。
如果检查参数未设置完成，视野分配将无法正常工作。
确保先完成检查参数的设置。
如有锁定的视野，不受视野分配的影响。
创建510mm或以上的大型电路板检验数据，必须在视野分配前指定元件的层。有关指
定元件的层的详情，请参考6.1 分配元件层。
在默认设置里，投影仪设置为NSEW（東西南北向投射）。
如果元件或电路板的高度无法准确测量，参考4.3.10 投影仪设置来修改投影仪的设
置。
第1步： 参考第1部分 1.3 选择检验数据文件，选择一个已经分配了检查参数的检验数据。
第2步： 从FOV（视野）选项卡中选择Automatic（自动）组 > FOV allocation（扫描范围分配）。
将自动分配视野。
图 4-16 自动视野分配
4.3.4 Add FOV（添加视野）
第1步： 从FOV（视野）选项卡中选择Edit FOV（编辑视野）组 > Add FOV（添加视野）。
图 4-17 添加视野
第2步： 从Board Viewer（电路板观察器）中指定添加视野的区域。
