3D AOI Programming Manual 第 2 部分 检验数据 II- 136 将元件数据转移到具体的坐标 选择编辑板上的Layout（布局），然后在坐标下方的文本框内输入数值。 如果选择多元件数据，将没有此功能。 图 3-18 将元件数据转移到具体的坐标 用特定值将元件数据转移到具体的方向 选择编辑板上的Layout（布局），然后在 / / / 下方的文本框内输入数值。 点击 / / / 转移元件数据。 选择了单个元件和选…
3D AOI Programming Manual
第 2 部分 检验数据
II-
135
第2步： 选择编辑板上的Delete（删除）。
单个元件和多个元件的情况下，编辑板的显示不同。
另外，按
，可以执行相同的操作。
䗖ড়ऩϾܗӊ᭄ 䗖ড়Ͼܗӊ᭄
图 3-15 删除元件数据 1
第3步： 点击Yes（是）。
图 3-16 删除元件数据 2
3.2.5 转移元件数据
第1步： 参考3.1.1 选择元件数据（元件列表）或3.2.1 选择元件数据（电路板观察器），选择一
个要转移的元件数据。
第2步： 手动转移元件数据
用鼠标拖动所选的元件数据，移动至所需点。
显示以下对话框。点击 。
要将元件数据返回到原来的位置，点击Cancel（取消）。
图 3-17 手动转移元件数据
3D AOI Programming Manual
第 2 部分 检验数据
II-
136
将元件数据转移到具体的坐标
选择编辑板上的Layout（布局），然后在坐标下方的文本框内输入数值。
如果选择多元件数据，将没有此功能。
图 3-18 将元件数据转移到具体的坐标
用特定值将元件数据转移到具体的方向
选择编辑板上的Layout（布局），然后在 / / / 下方的文本框内输入数值。
点击 / / / 转移元件数据。
选择了单个元件和选择了多个元件的情况下，显示的窗口不同。
䗖ড়ऩϾܗӊ᭄ 䗖ড়Ͼܗӊ᭄
图 3-19 用特定值将元件数据转移到具体的方向
3D AOI Programming Manual
第 2 部分 检验数据
II-
137

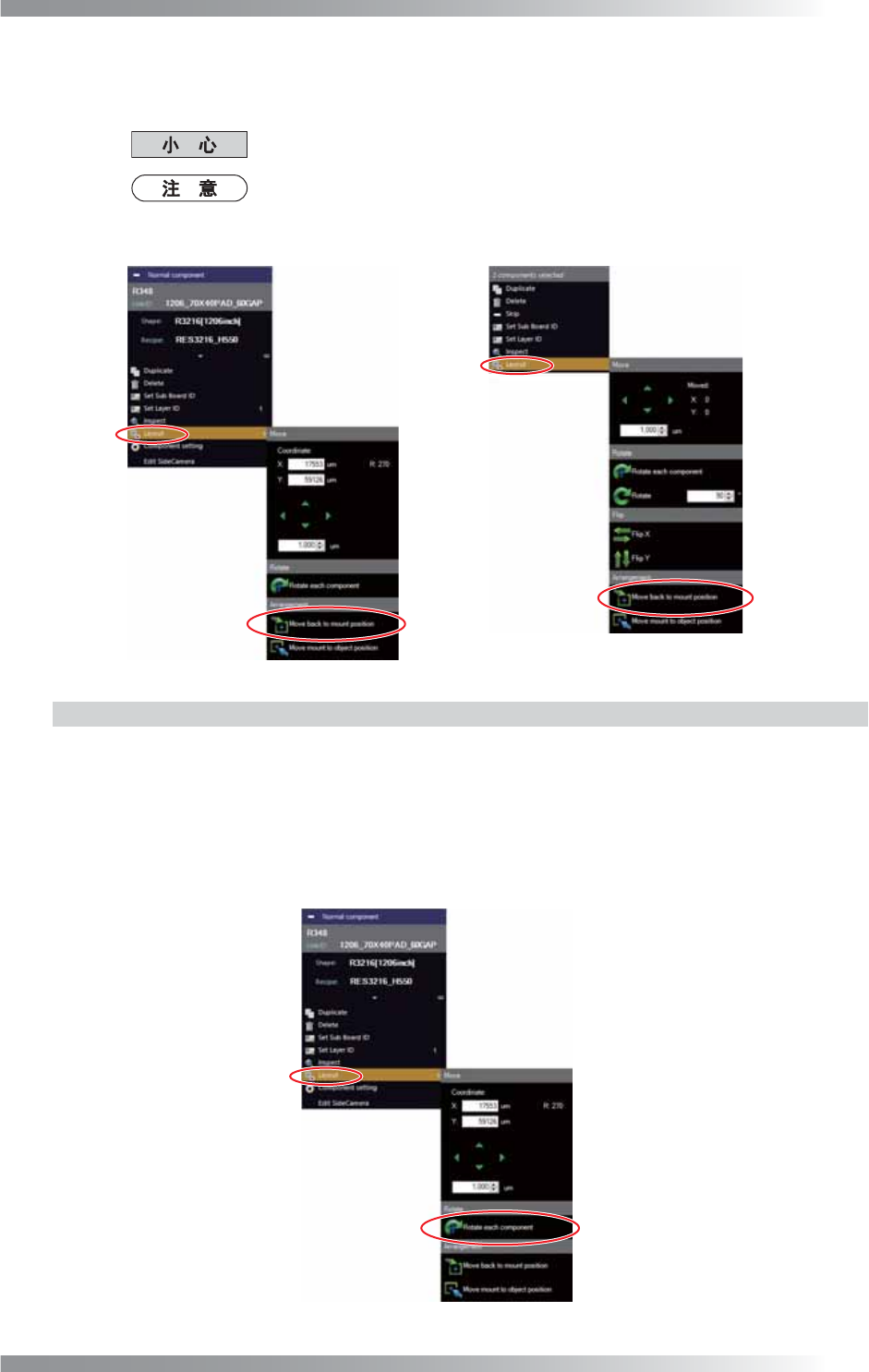

将元件数据转移到CAD数据位置
选择编辑板上的Layout（布局）并点击Move back to mount position（转移到实装位置）。
选择了单个元件和选择了多个元件的情况下，显示的窗口不同。
将CAD数据转移到元件数据位置，点击Move mount to object position（将检测元件
转移到目标位置）。
䗖ড়ऩϾܗӊ᭄ 䗖ড়Ͼܗӊ᭄
图 3-20 将元件数据转移到CAD数据位置
3.2.6 旋转元件数据
第1步： 参考3.1.1 选择元件数据（元件列表）或3.2.1 选择元件数据（电路板观察器），选择一
个要旋转的元件数据。
第2步： 旋转单个元件数据
选择编辑板上的Layout（布局） > Rotate each component（旋转每个元件）然后转至第3
步。
图 3-21 旋转单个元件数据
