3D AOI Programming Manual 第 4 部分 其他功能 IV - 3 第4步： 电路板图像显示在停靠窗口的下方。 如果只转移图像文件 点击Load（加载）右侧的 图标，并从下拉菜单中选择Export（导出）。 显示文件保存对话框。 将数据保存至BF2-Editor可以访问的地方或外部设备。 图 1-3 导出
3D AOI Programming Manual
第 4 部分 其他功能
IV-
2
1 用BF2-Editor创建检验数据
AOI机器拍摄的图像可以转到BF2-Editor以创建检验数据。
1.1 将数据转到BF2-Editor
第1步： 参考第2部分 4 获取电路板图像，在AOI机器上扫描一张合格的电路板。

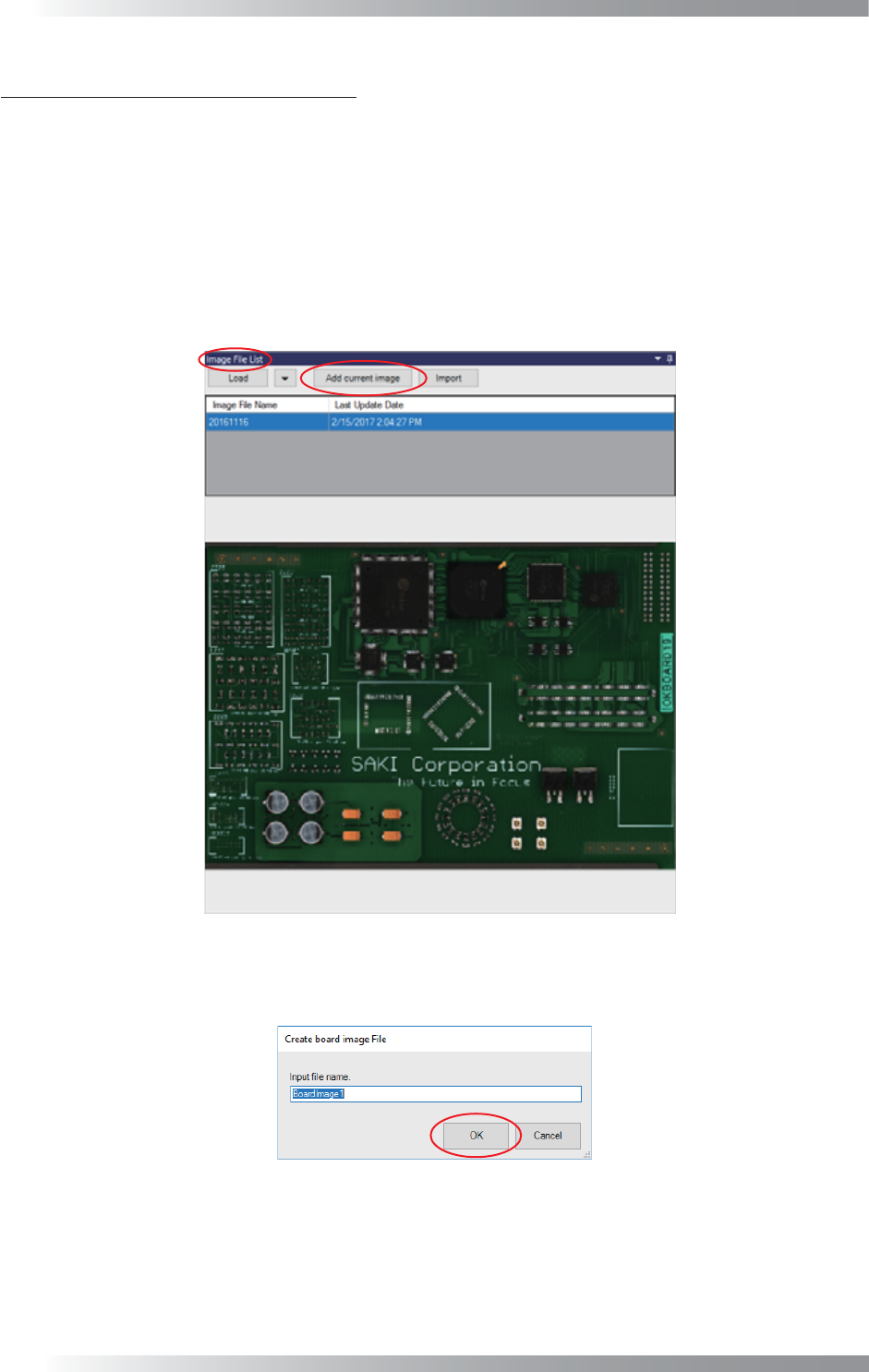

第2步： 从停靠窗口选择Image File List（图像文件列表） > Add current image（添加当前图像）。
图 1-1 添加当前图像
第3步： 输入所需文件名称并点击OK（好）。
图 1-2 输入文件名
3D AOI Programming Manual
第 4 部分 其他功能
IV-
3

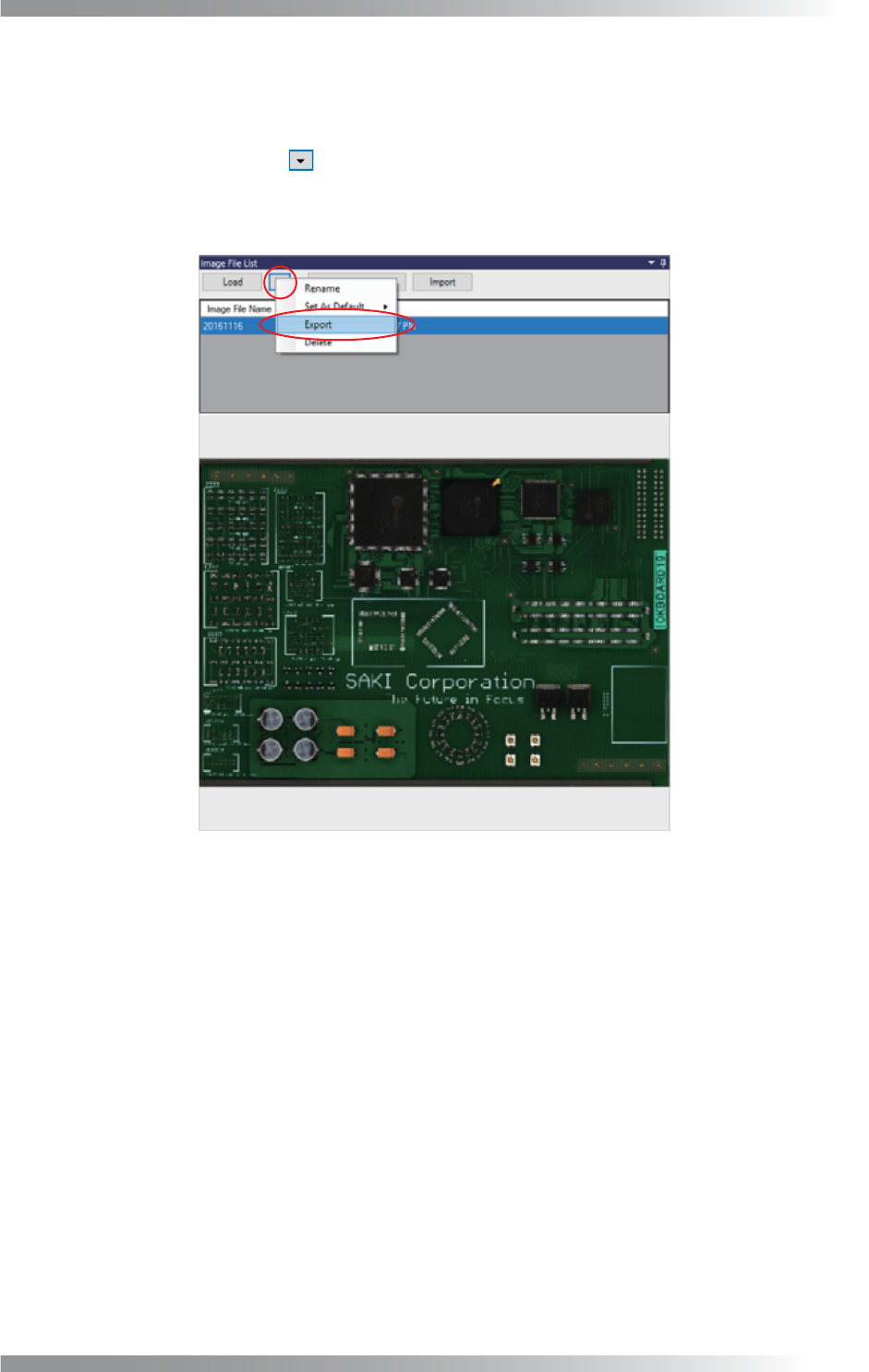

第4步： 电路板图像显示在停靠窗口的下方。
如果只转移图像文件
点击Load（加载）右侧的 图标，并从下拉菜单中选择Export（导出）。
显示文件保存对话框。
将数据保存至BF2-Editor可以访问的地方或外部设备。
图 1-3 导出
3D AOI Programming Manual
第 4 部分 其他功能
IV-
4

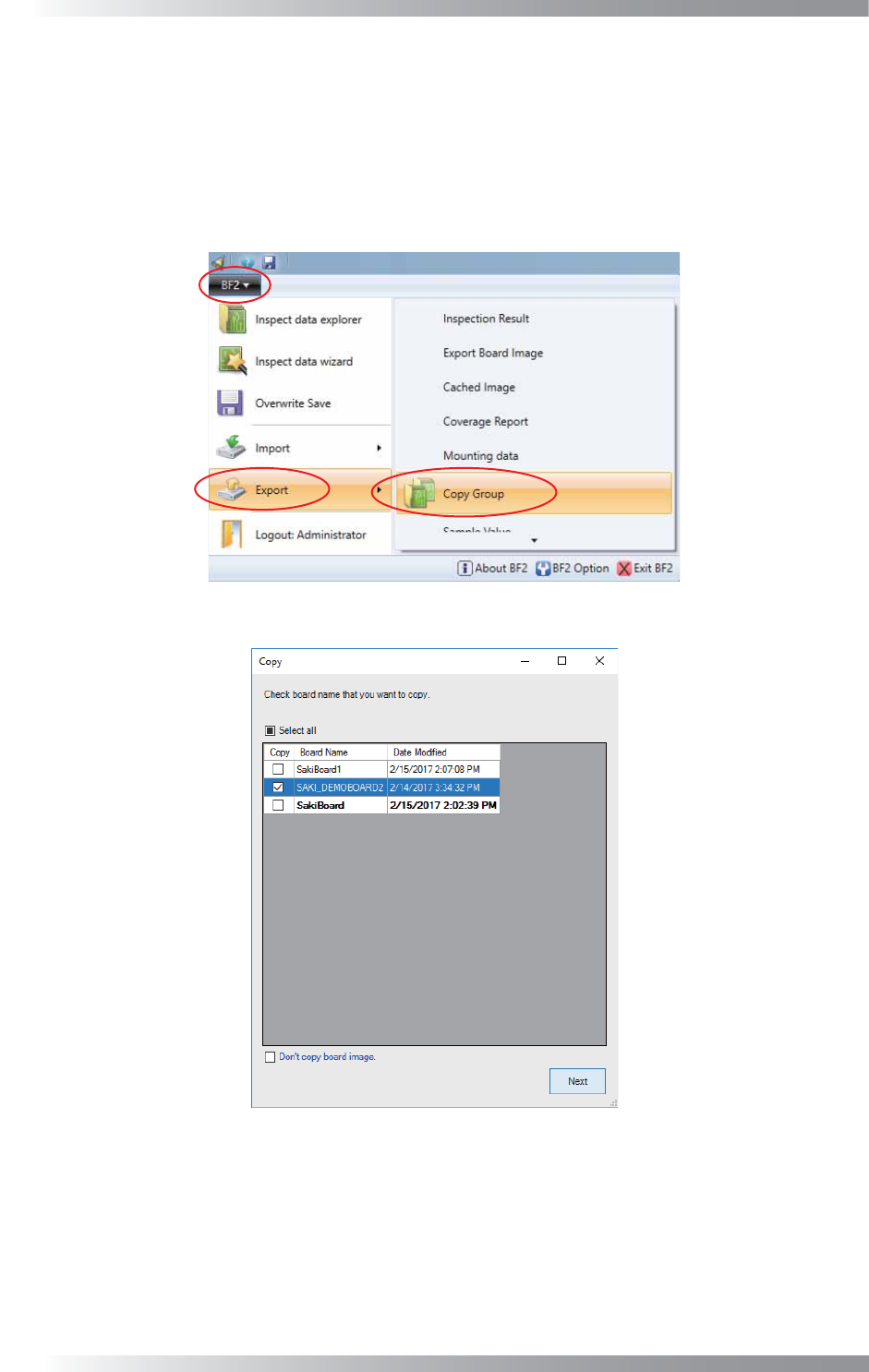

如果转移检验数据
点击界面左上侧的BF2按钮并选择Export（导出） > Copy Group（复制组）。
显示如图1-5所示的对话框。
在此对话框里，显示包含在所选组里的全部电路板数据。
选择要转移的电路板数据然后点击Next（下一步）。
将数据保存至BF2-Editor可以访问的地方或保存至外部设备。
图 1-4 复制组 1
图 1-5 复制组 2
