3D AOI Programming Manual
3 部分 检验算法
III-
114
参数 说明
Detected
Type(检
测类型)
Shifted Lead(移位引脚)
如果由算法得出的认定结果为选定参数,则检验结果将变为OK。
有关认可方法和参数的详情,请参考表4-11。
Lead In Solder(引脚在焊锡内)
Lead Height NG(引脚高度NG)
No Solder(无锡)
Excess Solder(锡多)
Non Wetting(不浸润)
Standard Fillet(标准少锡)
Gentle Fillet(缓少锡)

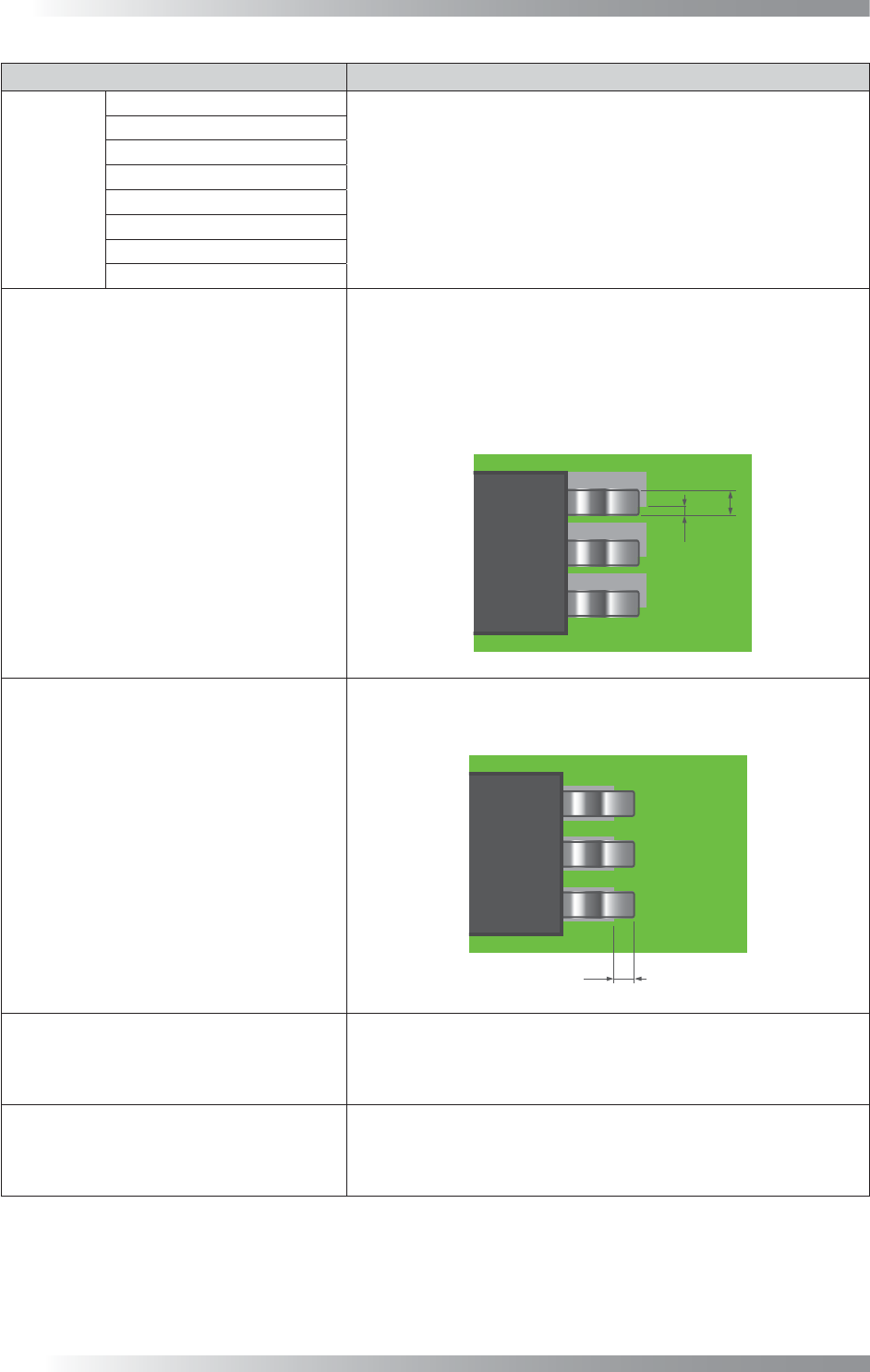

Lead Side Overhang [%](脚侧偏移[%])
与图4-23 检验流程图的Checking a lead shift(检查引脚偏移)
一起使用。
表示引脚的错位量。
如果偏移值超过良品范围,则图像识别为Shifted Lead(移位引脚)。
有焊盘信息时,根据IPC标准执行偏移检验,并计算A / W x 100[%]。
如果此计算结果为25%以上,则图像识别为Shifted Lead(移位引
脚)。
W
A
图 4-29 脚侧偏移
Lead Toe Overhang [μm]
(引脚前端偏移[μm])
A仅在有焊盘信息时计算。
即使引脚尖端只是突出焊盘一点点,图像也会识别为Shifted
Lead(移位引脚)。
A
图 4-30 引脚前端偏移
Lead top Flatness [%]
(引脚顶部平面[%])
与图4-23 检验流程图的Checking a brightness of a lead end(检
查引脚端的亮度)一起使用。指示引脚顶部平面区域所占的百分比。
如果百分比低于该值,则认定图像为Lead In Solder(引脚在焊锡
内)。
Lead Height [μm](引脚高度 [μm])
与图4-23 检验流程图的Checking a height of a lead end(检查
引脚端的高度)一起使用。表示引脚的高度。
如果引脚的高度超出良品范围,则图像识别为Lead Height NG(引
脚高度NG)。
3D AOI Programming Manual
3 部分 检验算法
III-
115
参数 说明
Pad area Flatness [%]
(焊盘区域平面 [%])
与图4-23检验流程图的Checking a brightness of a pad(检查焊
盘亮度)一起使用。
显示在引脚尖端的焊锡区域中识别为平面区域的区域百分比。
如果平面区域的百分比等于或大于该值,则进行图4-23检验流程图
的Checking a height of a fillet(检查少锡的高度)。
如果平面区域的百分比小于该值,则进行图4-23检验流程图的
Checking a spot(检查焊点)。
Pad area flat length [%]
(焊盘区域平面长度 [%])
显示引脚尖端焊锡中平面区域的引脚宽度的长度。
表 4-12 良品范围设置
参数 说明
Search
(搜索)
BlackWhite(黑白)
根据高度信息和亮度值搜索引脚尖端。
当引脚尖端和焊锡区域的高度明显不同时,请使用此搜索功能。
LWedge(L楔形)
根据亮度值搜索引脚尖端。
当引脚尖端和焊锡区域的高度差不明显时,请使用此搜索功能。
Off(关闭) 窗口的尖端位置为引脚尖端。
Search Image(搜索图像)
选择用于搜索引脚尖端的灯光。
默认为ScriptLeadTip(脚本引脚尖端)。此为用于搜索引脚尖端的灯光。
点击Set default Image(设置默认图像),规定脚本引脚尖端。
Set default Image(设置默认图像)
Tip Brightness(引脚尖端亮度)
可在BlackWhite(黑白)中设置。
指定认为是引脚尖端的亮度值的下限。
如果亮度超过该值,则识别为引脚。
Tip Height [μm]
(引脚尖端高度 [μm])
可在BlackWhite(黑白)中设置。
指定认为是引脚尖端高度的下限。
如果高度超过该值,则识别为引脚。
Tip Length Tolerance [%]
(引脚尖端长度公差 [%])
定义认为是引脚尖端的部分的长度。
指定检测窗口宽度的百分比。
Tip Width Tolerance [%]
(引脚尖端宽度公差 [%])
确定认为是引脚尖端的部分的宽度。
指定检测窗口宽度的百分比。
表 4-13 引脚搜索设置
参数 说明
Height Variance
(高度差异)
规定了高度偏差的可接受范围。
如果超过了可接受值,在Board Viewer(电路板观察器)里该区域显示为红色。
如果大面积显示为红色,则提高该值。
Search Range(搜索范围)
指定匹配的搜索范围。
指定学习中指定的Window Width(窗口宽度)的百分比。
如果指定为50[%],则搜索范围为Window Width(窗口宽度) + Window Width
(窗口宽度)左侧25% + Window Width(窗口宽度)右侧25%。

ネਙᇳᓜ

ᩒ㍘㤹പ
ᩒ㍘९䞃㤹പ
ネਙᇳᓜ
ネਙᇳᓜhᩒ㍘㤹പr
图 4-31 搜索范围
3D AOI Programming Manual
3 部分 检验算法
III-
116
参数 说明
Rotation Range
(旋转角度范围)
规定了角度偏差的可接受范围。
如果设置为1,则只能检测到倾斜1度或小于1度的图像。
Train(教示)
将一图像放到检测窗口里作为模板图像。
注册少锡图像。
Template(模板) 显示模板图像。
表 4-14 模型设置
参数 说明
Height Variance
(高度差异)
规定了高度偏差的可接受范围。
如果超过了可接受值,在Board Viewer(电路板观察器)里该区域显示为红色。
如果大面积显示为红色,则提高该值。
Search Range(搜索范围)
指定匹配的搜索范围。
指定教示中指定的Window Width(窗口宽度)的百分比。
如果指定为50[%],则搜索范围为Window Width(窗口宽度)+ Window Width(窗
口宽度)左侧25% + Window Width(窗口宽度)右侧25%。

ネਙᇳᓜ

ᩒ㍘㤹പ
ᩒ㍘९䞃㤹പ
ネਙᇳᓜ
ネਙᇳᓜhᩒ㍘㤹പr
图 4-32 搜索范围
Rotation Range
(旋转角度范围)
规定了角度偏差的可接受范围。
如果设置为1,则只能检测到倾斜1度或小于1度的图像。
Threshold Height
(临界高度)
指定用于检验的高度信息的阈值。
低于规定值区域的高度不用于检验。
Train(教示) 将一图像放到检测窗口里作为模板图像。
Template(模板) 显示模板图像。
表 4-15 双重设置
