II- 106 3D AOI Programming Manual 第 2 部分 检验数据 第3步： 编辑板显示在Board Viewer（电路板观察器）上。 选择Recipe（检查参数）。 可以通过双击Component List（元件列表）里的参考名称来执行同样的操作。 图 1-212 编辑板 第4步： 按Board Viewer（电路板观察器）上的 按钮，选择多个检测窗口。 十字线出现在所选窗口上。 从编辑板里选择Set OR G…
II-
105
3D AOI Programming Manual
第 2 部分 检验数据

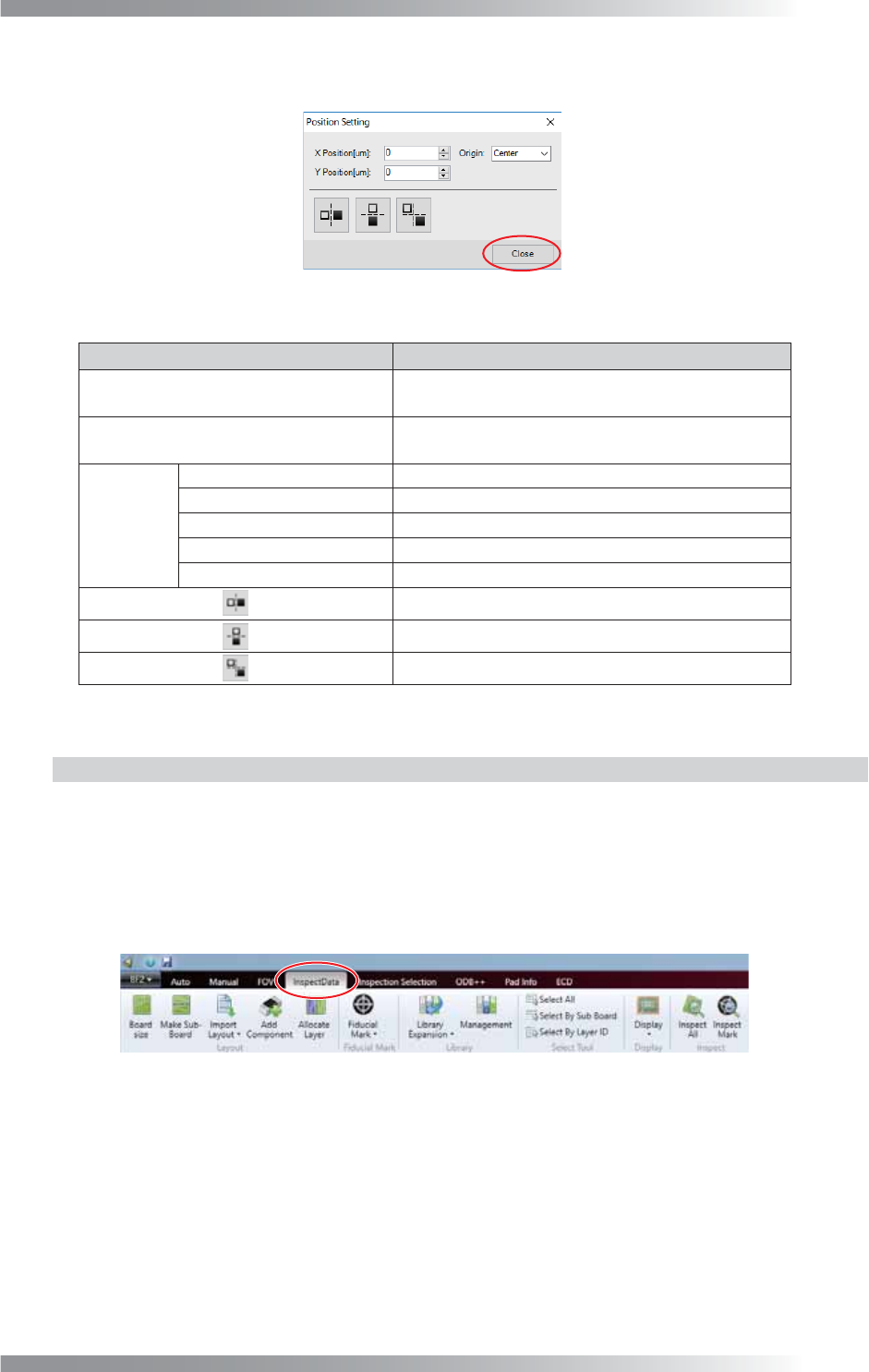

第6步： 参考表1-31进行设置，然后点击Close（关闭）。
图 1-210 调整检测窗口位置 2
项目 说明
X Position [μm]（X位置[μm]）
规定界面和检测窗口的中线之间的X轴距离。
在Origin（起点）分别设置检测窗口的起点位置。
Y Position [μm]（Y位置[μm]）
规定界面和检测窗口的中线之间的Y轴距离。
在Origin（起点）分别设置检测窗口的起点位置。
Origin
（起点）
Center（中间线） 将检测窗口的起点设置为中心点。
Left Top（左上角） 将检测窗口的起点设置为左上角。
Left Bottom（左下角） 将检测窗口的起点设置为左下角。
Right Top（右上角） 将检测窗口的起点设置为右上角。
Right Bottom（右下角） 将检测窗口的起点设置为右下角。
将所选的检测窗口移到X轴点的对面。
将所选的检测窗口移到Y轴点的对面。
将所选的检测窗口移到起点对称点。
表 1-31 说明
1.10.5 设置OR组
下面说明如何设置OR组。
如果将多个检测窗口设置在一个OR组，那么其中一个检测窗口被判为不合格，则整个OR组的检验结
果都变成OK。
第1步： 选择InspectData（检验数据）选项卡。
图 1-211 检验数据
第2步： 从Board Viewer（电路板观察器）中选择元件数据。
II-
106
3D AOI Programming Manual
第 2 部分 检验数据
第3步： 编辑板显示在Board Viewer（电路板观察器）上。
选择Recipe（检查参数）。
可以通过双击Component List（元件列表）里的参考名称来执行同样的操作。
图 1-212 编辑板
第4步： 按Board Viewer（电路板观察器）上的 按钮，选择多个检测窗口。
十字线出现在所选窗口上。
从编辑板里选择Set OR Group（设置OR组）。
若要取消OR组，从编辑板里选择Clear OR Group（清除OR组）。
图 1-213 设置OR组
1.10.6 共享偏移信息
有些用在本产品上的算法可以检测到元件错位数量。检测值可以在算法中共享。
第1步： 选择InspectData（检验数据）选项卡。
图 1-214 检验数据
第2步： 从Board Viewer（电路板观察器）中选择元件数据。
II-
107
3D AOI Programming Manual
第 2 部分 检验数据
第3步： 编辑板显示在Board Viewer（电路板观察器）上。
选择Recipe（检查参数）。
可以通过双击Component List（元件列表）里的参考名称来执行同样的操作。
图 1-215 编辑板
第4步： 选择一个检测窗口。
第5步： 选择Parameter Editor（参数编辑器） > Algorithm（算法），打开下拉菜单。选择可以
检测到Shift（偏移）值的算法（例如，Rect Align（长方形位置）、Circle Align（圆形
对齐）、Model matching（模型匹配））。
图 1-216 选择一个算法
第6步： 检查偏移。点击偏移单元并选择Body Shift（本体偏移）。
图 1-217 本体偏移
第7步： 点击Parameter Editor（参数编辑器）的 ，然后检查检验是否顺利完成。
第8步： 选择其他检测窗口。
