3D AOI Programming Manual 第 3 部分 检验算法 III- 97 4.2 RingDistribution（环形分布） 4.2.1 检验概述 RingDistribution（环形分布）算法用于检验元件或焊盘周围区域，以及检测焊桥或灰尘。 每个四分之一检测窗口的检验执行方法与4.1 Distribution（分布）所述的方法相同。 4.2.2 参数设置 图 4-5 对话框（Version 0.0.0.1） 参数…
3D AOI Programming Manual
第 3 部分 检验算法
III-
96
第3步： 根据焊盘端，将检测窗口的长度调整至包围该引脚。
将宽度调整至与引脚间距相匹配的位置。
图 4-3 调整检测窗口
第4步： 点击 ，然后检查是否检测到桥接。
检测到的数值以图表形式显示在Parameter Editor（参数编辑器）的下侧。
图 4-4 检测检验目标
第5步： 如果样本值被判为NG时，指定样本值的OK Range（良品范围）并设置NG Type（NG类型）。
关于桥接检验，设置上限大约为80和下限大约为0。
第6步： 再次点击 图标，并检查检验是否顺利完成。
3D AOI Programming Manual
第 3 部分 检验算法
III-
97
4.2 RingDistribution（环形分布）
4.2.1 检验概述
RingDistribution（环形分布）算法用于检验元件或焊盘周围区域，以及检测焊桥或灰尘。
每个四分之一检测窗口的检验执行方法与4.1 Distribution（分布）所述的方法相同。
4.2.2 参数设置

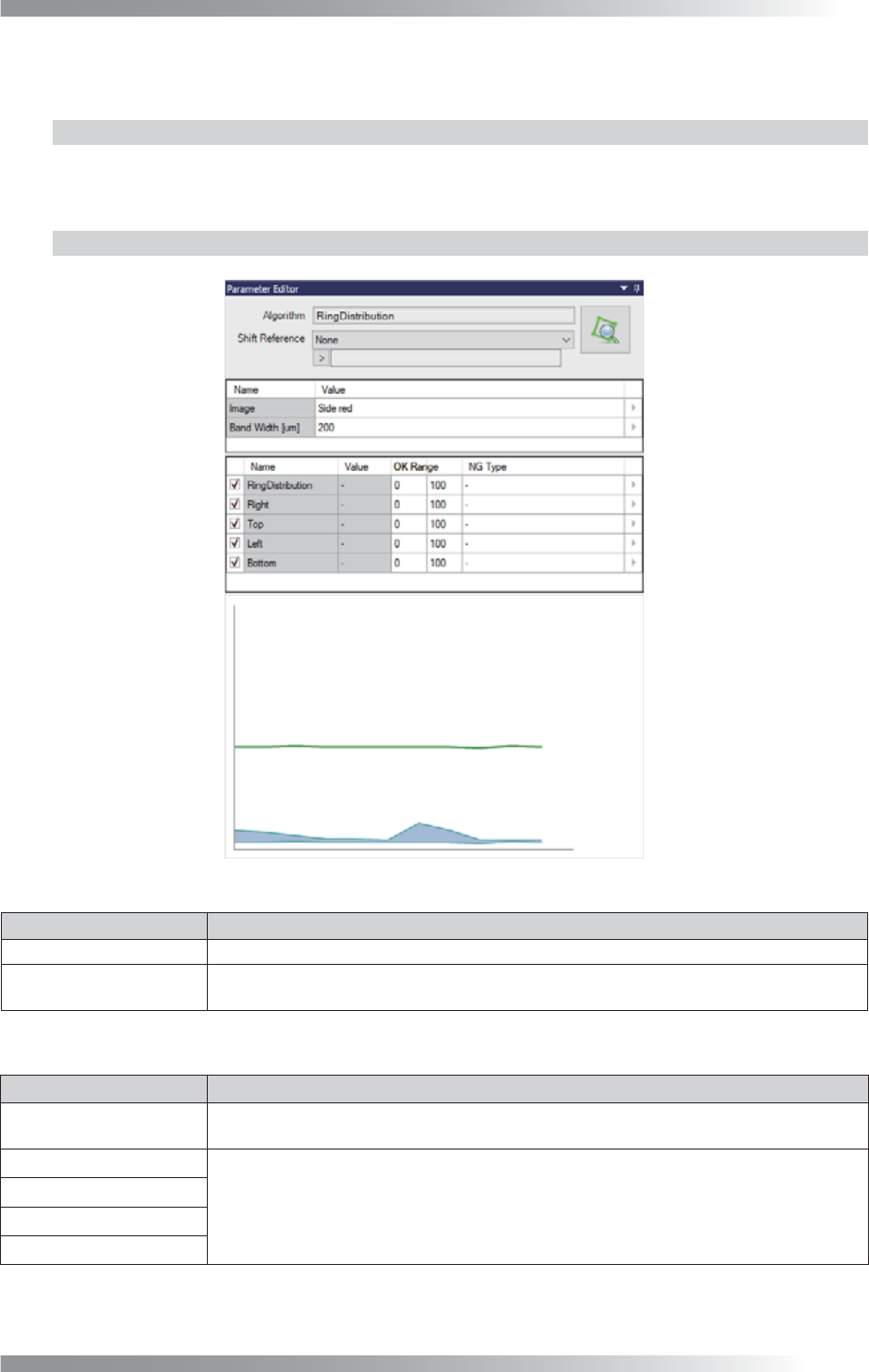

图 4-5 对话框（Version 0.0.0.1）
参数 说明
Image（图像） 选择能够清晰显示目标的灯光。
Band Width [μm]
（带宽[μm]）
指定从检测窗口边缘至中心之间检验区域的宽度。
表 4-3 参数
参数 说明
RingDistribution
（环形分布）
规定样本值的可接受范围。
显示四分之一窗口的最高样本值。
Right（右侧）
根据4.1 Distribution（分布）对每个四分之一窗口执行相同的检验操作，并输出样
本值。
有关4.1 Distribution（分布）检验的详情，请参考4.1.1 检验概述。
为每个确定为OK的四分之一窗口指定样本值范围（上限至下限）。
将圆点出现延伸的检测窗口对应的边缘方向设置为Right（右侧）。
Top（顶部）
Left（左侧）
Bottom（底部）
表 4-4 良品范围设置
3D AOI Programming Manual
第 3 部分 检验算法
III-
98
4.2.3 设置步骤
第1步： 从Algorithm（算法）下拉列表中选择RingDistribution（环形分布）。
如需通过其他算法使用相同的偏移信息，请在Shift Reference（偏移参考）的下拉
菜单中选择Body Shift（本体偏移）。
第2步： 从Image（图像）下拉列表中选择可以使目标能够清晰显示的灯光。
第3步： 调整检测窗口以包围目标。
图 4-6 调整检测窗口
第4步： 点击 并检查Band Width [μm]（带宽[μm]）设置。
检验区域由四个四分之一窗口组成，并由白色虚线封闭。
如果检验结果为NG，检测窗口将以红色高亮显示。
图 4-7 调整参数
第5步： 如果样本值被判为NG时，指定样本值的OK Range（良品范围）并设置NG Type（NG类型）。
第6步： 再次点击 图标，并检查检验是否顺利完成。
