II-
197
3D AOI Programming Manual
第 2 部分 检验数据

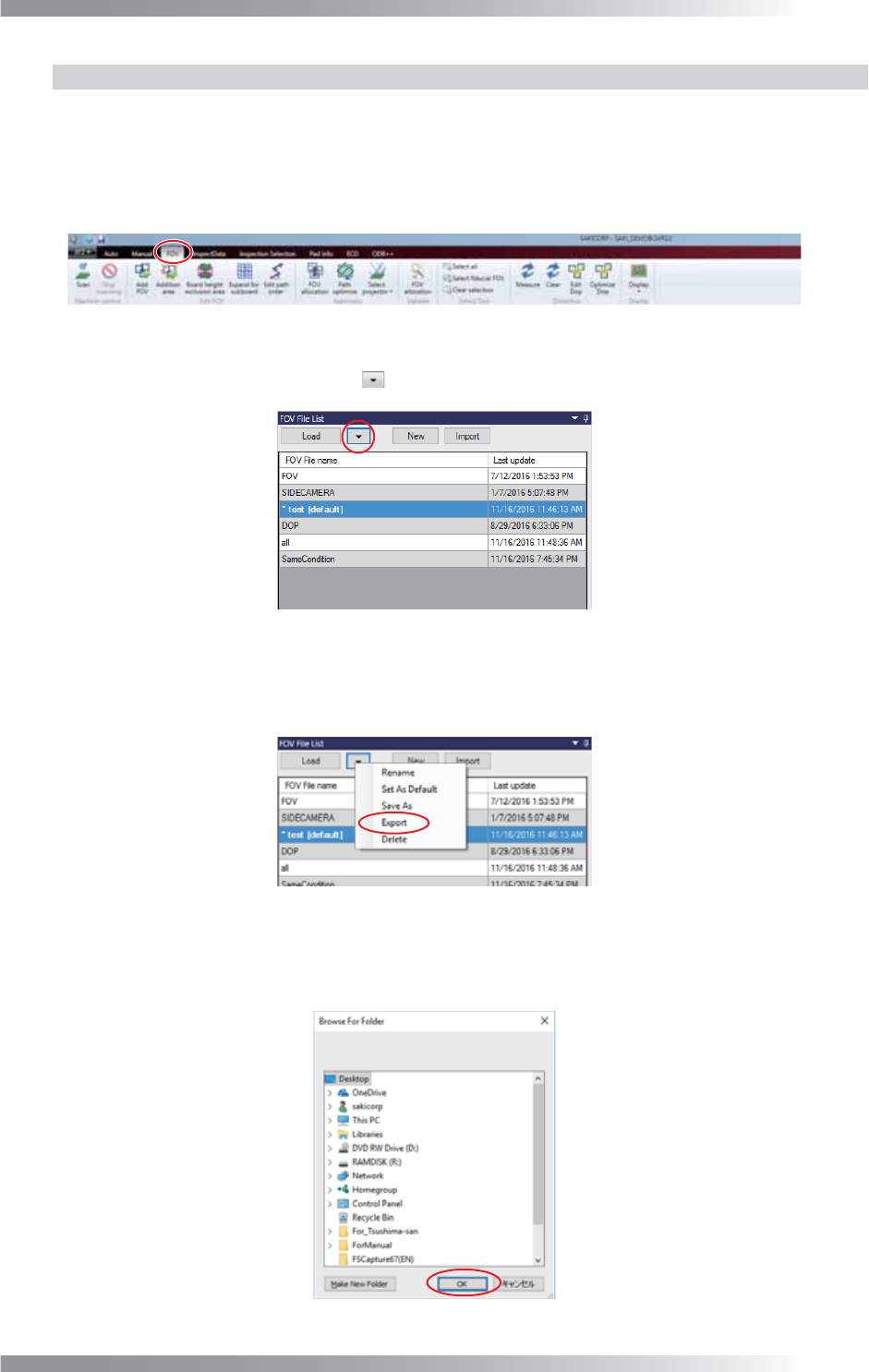

4.3.20 导出视野文件
下面说明如何将一个视野文件导出到其他检验数据。
要将视野文件导出到其他检验机器或BF2-Editor，请参考以下步骤。
第1步： 选择FOV（视野）选项卡。
图 4-68 视野
第2步： 点击Load（加载）右侧上的 。
图 4-69 导出视野文件 1
第3步： 弹起菜单显示。选择Export（导出）。
图 4-70 导出视野文件 2
第4步： 选择视野文件的保存路径然后点击OK（好）。
图 4-71 导出视野文件 3
II-
198
3D AOI Programming Manual
第 2 部分 检验数据

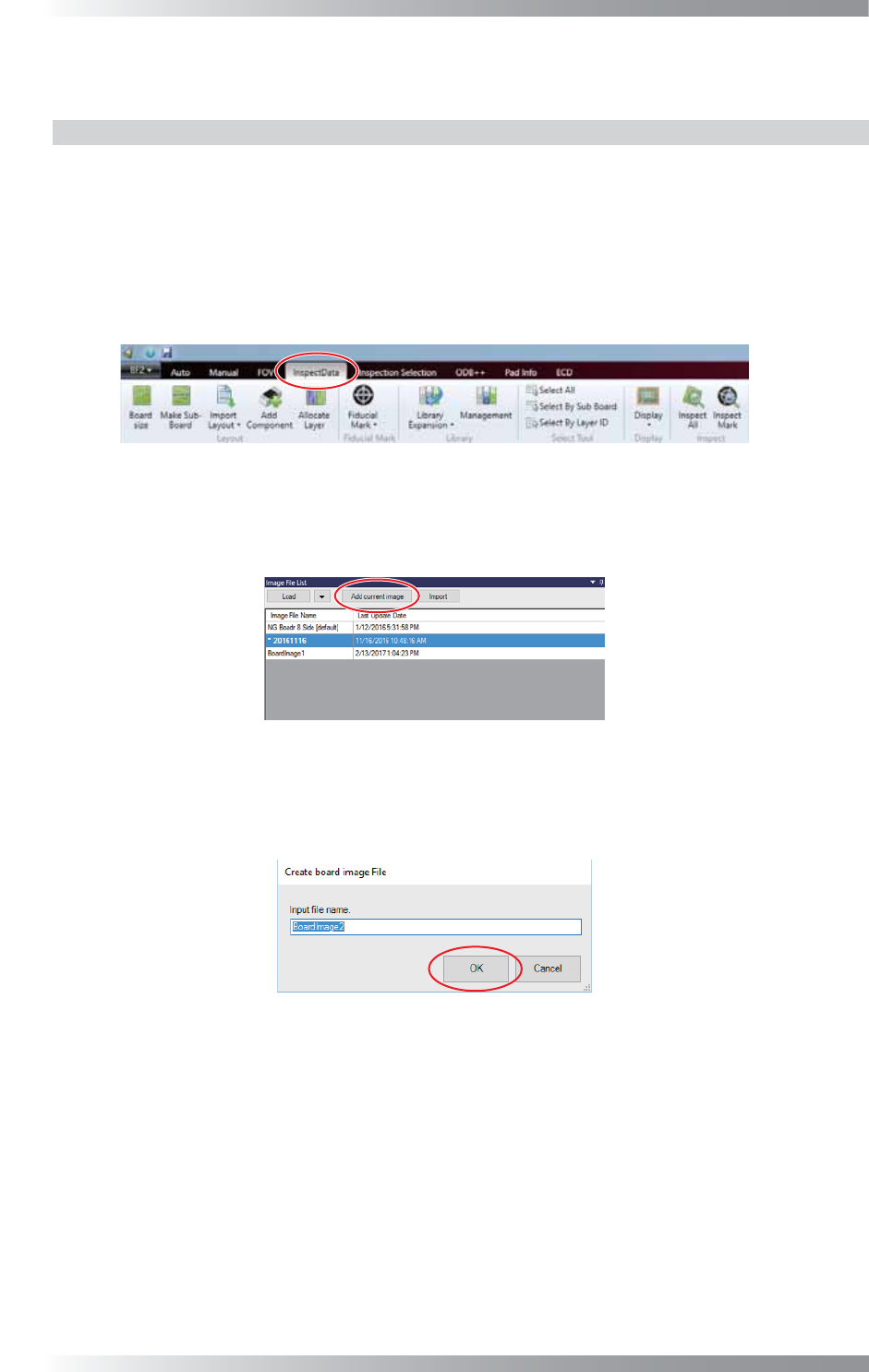

4.4 图像文件管理
4.4.1 添加电路板图像
多幅图像文件可以保存在一个检验数据里。
下面说明如何给检验数据添加电路板图像。
第1步： 参考4.2 扫描电路板，扫描一张电路板。
第2步： 选择InspectData（检验数据）选项卡。
图 4-72 检验数据
第3步： 点击Image File List（图像文件列表）上的Add current image（添加当前图像）。
图 4-73 添加当前图像
第4步： 输入文件名称并点击OK（好）。
该图像文件已添加到Image File List（图像文件列表）中。
图 4-74 输入图像文件名称
II-
199
3D AOI Programming Manual
第 2 部分 检验数据

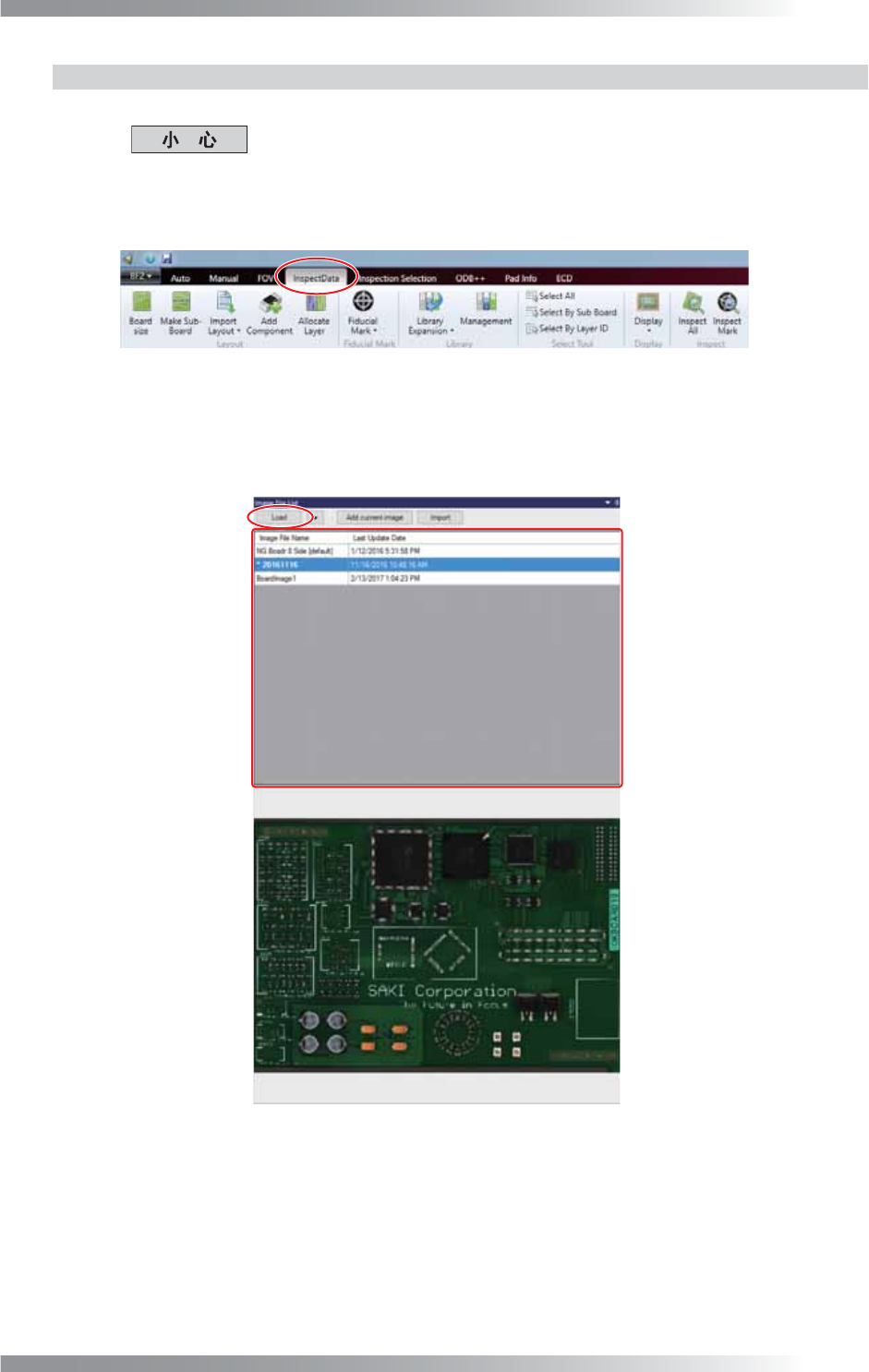

4.4.2 修改显示的电路板图像
下面说明如何修改显示的图像文件。
检验数据重新加载时，设置为自动加载文件的图像文件会显示。要在未来检验中显
示所选图像，参考4.4.3 图像文件自动加载设置进行修改自动加载设置。
第1步： 选择InspectData（检验数据）选项卡。
图 4-75 检验数据
第2步： 在图像文件列表中选择一个Image File List（图像文件列表）然后点击Load（加载）。
所选图像文件将被加载并显示在界面上。
图 4-76 图像文件名称列表
