3D AOI Programming Manual 第 4 部分 其他功能 IV - 34 当不具有Administrator（管理员）权限的账户开启自动模式时，显示以下对话框。 双击Continue（继续）时，Continue（继续）无效但会出现输入密码的对话框。 输入在7.1 黄金样本功能设置的第4步中设置的密码，然后点击OK（好），以启动Continue（继续）。 图 7-10 检验结果的对比 3 图 7-11 检验结果的对比 4
3D AOI Programming Manual
第 4 部分 其他功能
IV-
33

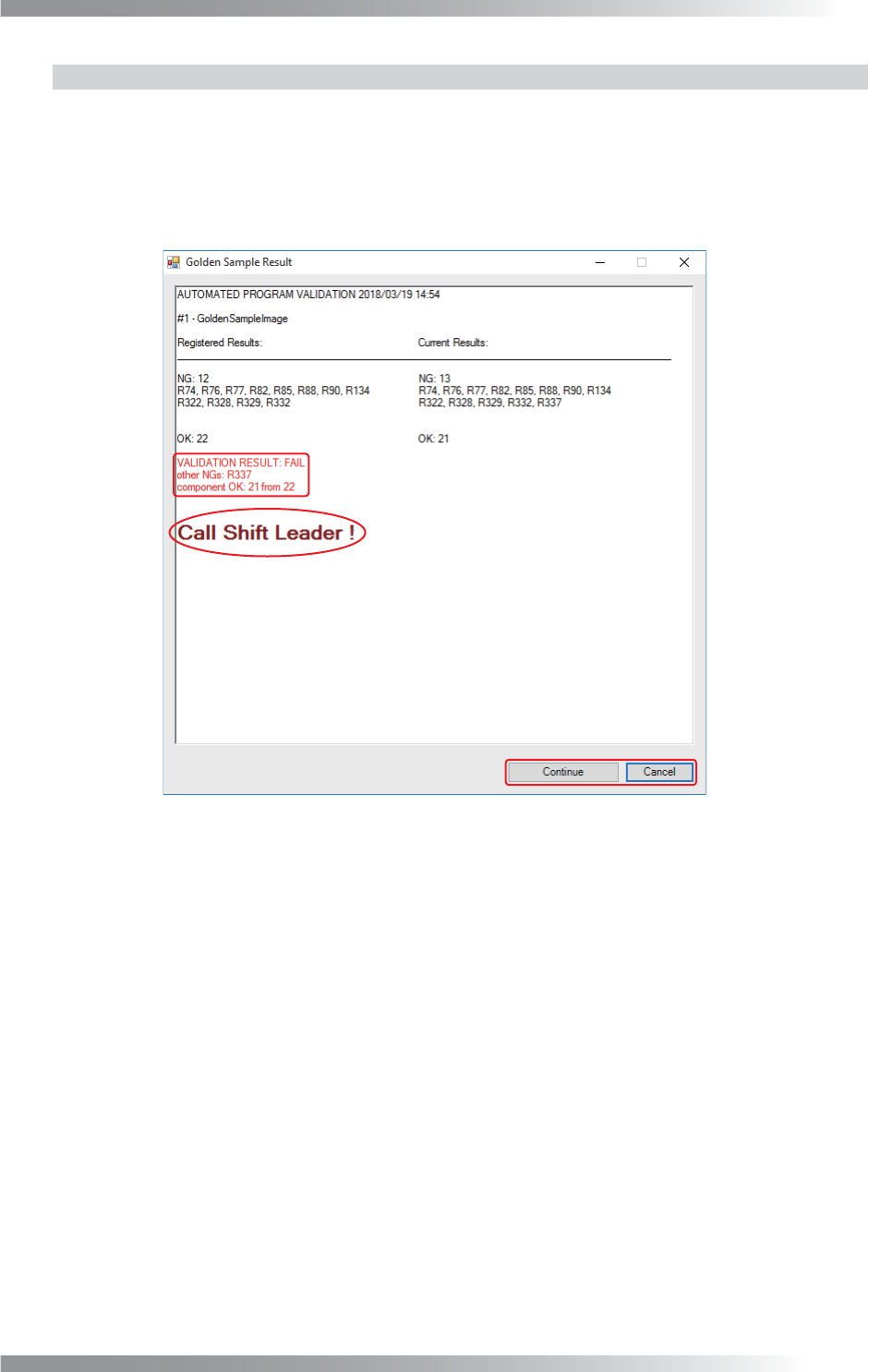

7.3.2 当验证结果为NG时
当具有Administrator（管理员）权限的账户开启自动模式时，显示以下对话框。
当再检验的检验结果和注册时不匹配时，显示VALIDATION RESULT : FAIL（验证结果：不通过）。
可在验证结果的最后显示7.1 黄金样本功能设置的第4步设置的消息。
点击Continue（继续），开启自动模式。
点击Cancel（取消），取消自动模式。
图 7-9 检验结果的对比 2
3D AOI Programming Manual
第 4 部分 其他功能
IV-
34

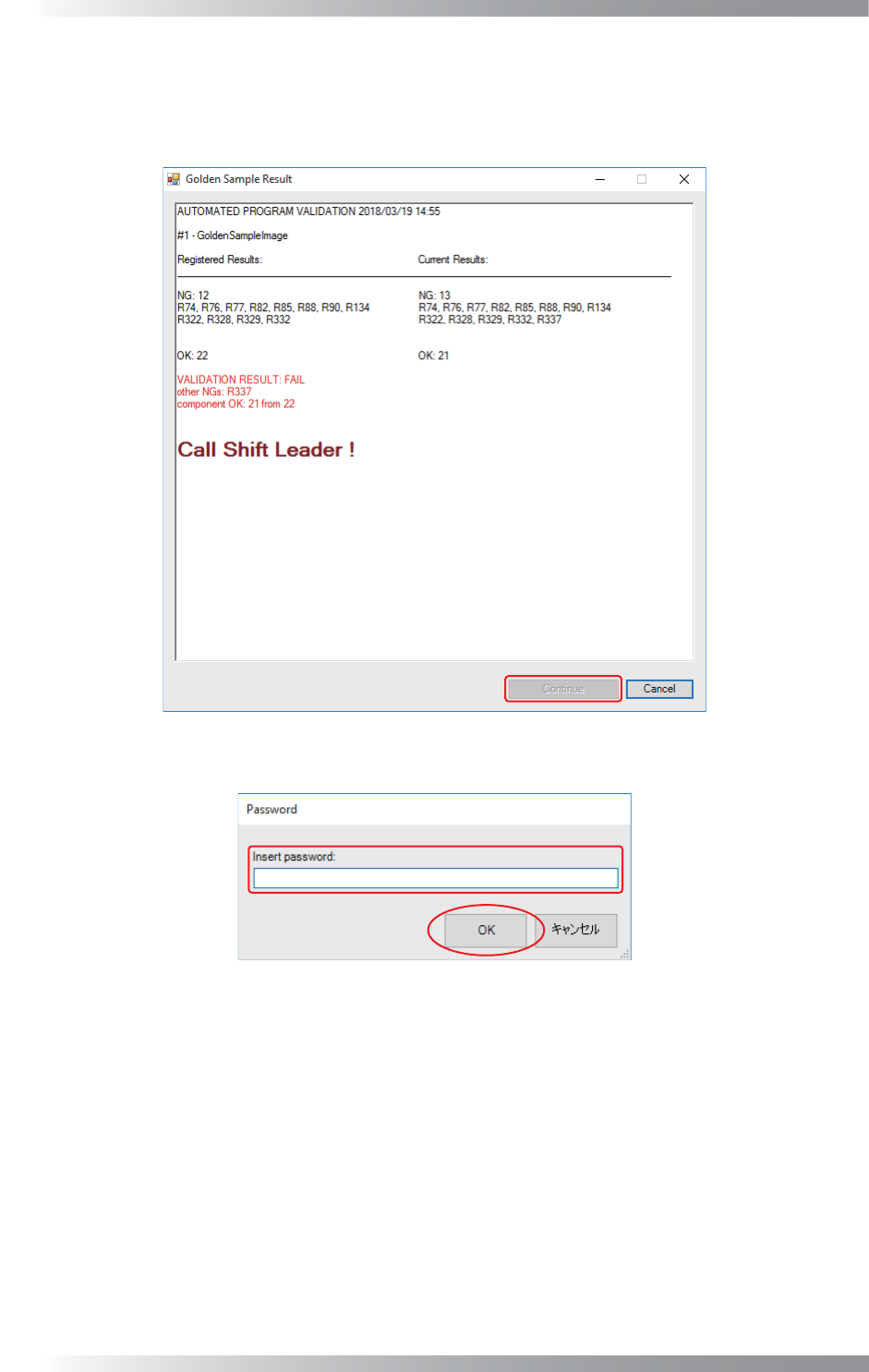

当不具有Administrator（管理员）权限的账户开启自动模式时，显示以下对话框。
双击Continue（继续）时，Continue（继续）无效但会出现输入密码的对话框。
输入在7.1 黄金样本功能设置的第4步中设置的密码，然后点击OK（好），以启动Continue（继续）。
图 7-10 检验结果的对比 3
图 7-11 检验结果的对比 4
3D AOI Programming Manual
第 4 部分 其他功能
IV-
35
7.4 黄金样本日志
启动黄金样本功能时，Golden Sample Log（黄金样本日志）停靠窗口出现在Auto（自动）选项卡上。
显示7.3 检验结果的对比的验证结果。有关详细信息，请参考表7-2。
图 7-12 黄金样本日志
项目 说明
From / To（从 / 至）
设置显示日志的时间段。
点击
，更新日志。
OK logs（OK日志） 显示7.3.1 当验证结果为OK时的日志。
NG logs（NG日志） 显示7.3.2 当验证结果为NG时的日志。
All logs（所有日志） 显示所有日志。
表 7-2 黄金样本日志设置
