II-
218
3D AOI Programming Manual
第 2 部分 检验数据

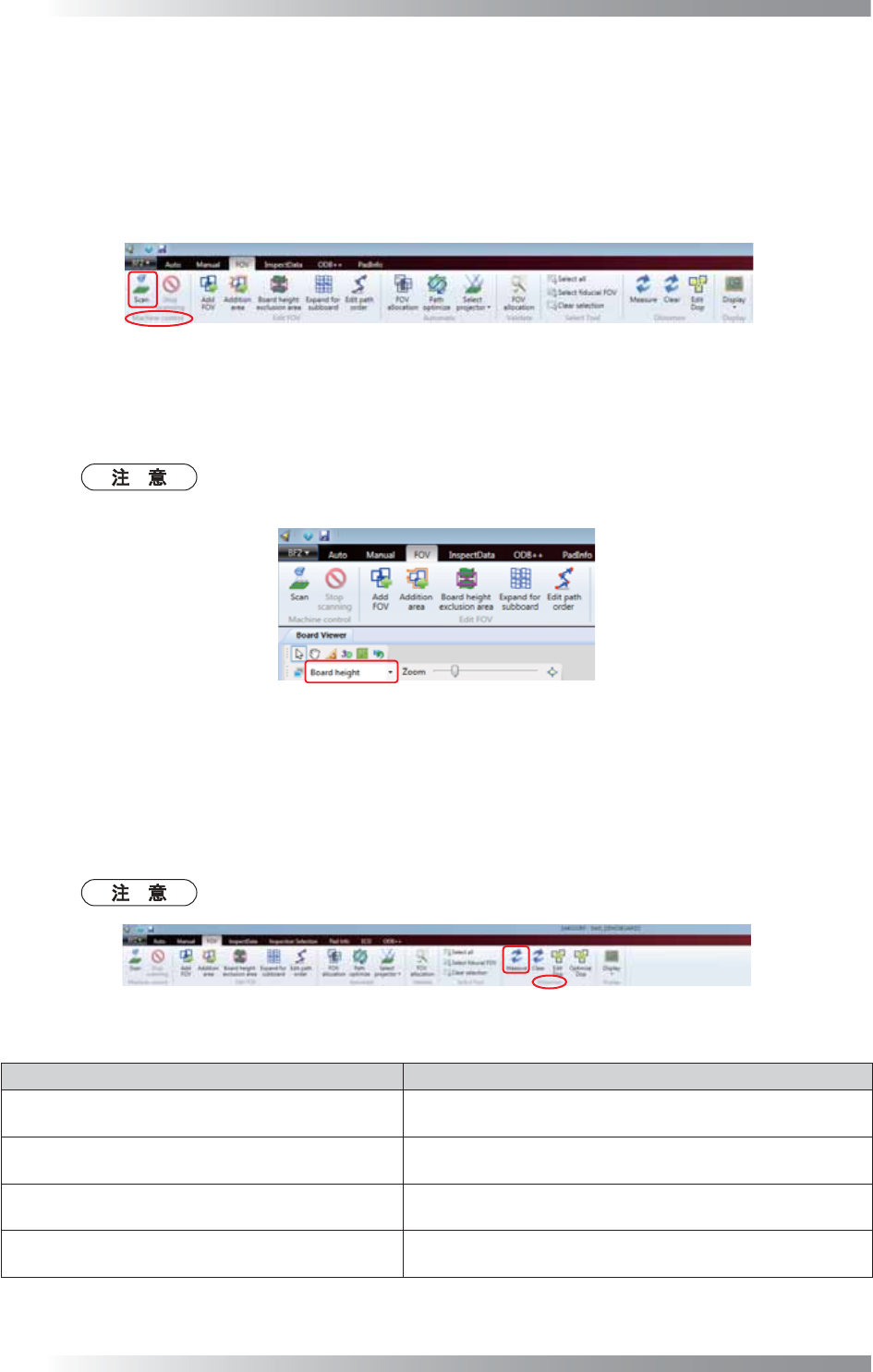

5.5 电路板高度补偿调节
下面对如何调整电路板高度补偿进行说明。
第1步： 视野分配完成后，在设置板弯补偿功能前捕捉电路板。
从FOV（视野）选项卡中选择Machine control（机器控制）组 > Scan（扫描）。
这个时候，执行板弯补偿功能使用的是Find Plane（找平面）。
图 5-23 电路板高度补偿调节 1
第2步： 将图像过滤器更改为Board height（电路板高度），然后确认电路板表面为绿色或黄色。
如果电路板表面为黑色、蓝色 、橙色和/或红色，请进行第3步。
高度低于电路板表面时，颜色从蓝色变为黑色。
同时，高度高于电路板表面时，颜色从橙色变为红色。
图 5-24 电路板高度补偿调节 2
第3步： 设置电路板颜色。
有关详情，请参考4.3.12 电路板高度补偿设置。
完成电路板颜色的所有设置后，在功能区选择Distortion（板弯补偿）组 > Measure（测量），执
行板弯补偿步骤。如果电路板表面为黑色、蓝色、橙色和/或红色，请参考表5-4进行设置。
从功能区选择Distortion（板弯补偿）组 > Clear（清除），取消板弯补偿功能。
图 5-25 电路板高度补偿调节 3
项目 说明
有许多种接线示意图的视野高度与有较少接线示意
图的视野高度不同
对电路板颜色提取设置进行设置。
有关详情，请参考5.4.1 电路板高度禁区。
许多半透明零件包括在一个视野，此时不能正确执
行补偿。
对电路板颜色提取设置进行设置。
有关详情，请参考5.4.1 电路板高度禁区。
电路板边缘的翘曲度大，附近元件的高度有高有低
对On Edge（依照零件边缘进行补偿）进行设置。
有关详情，请参考5.3.2 编辑在边缘的板弯补偿参照点。
子板间的倾斜度不同是由于倾斜设计，附近元件的
高度有高有低
对On Edge（依照零件边缘进行补偿）进行设置。
有关详情，请参考5.3.2 编辑在边缘的板弯补偿参照点。
表 5-4 说明
II-
219
3D AOI Programming Manual
第 2 部分 检验数据
6 创建大型电路板的检验数据
大型电路板的检验机器可以检验长度为510 mm或更长的电路板。
如果电路板长度为510 mm或更长，在扫描电路板后改变电路板夹具的位置，然后扫描其余区域。
图 6-1 大型电路板的扫描方法
6.1 分配元件层
下面对如何分配元件层进行说明。
第一次扫描到的视野和第二次扫描到的视野以层编号区分。
第一次扫描到的视野为第1层，第二次扫描到的视野为第2层。
元件也有层这一概念，因此元件的第1层使用视野第1层扫描的图像检验，而元件的第2层使用视野第2层扫
描的图像检验。
超过510 mm的视野初始层为第2层。
第1步： 从InspectData（检验数据）选项卡中选择Layout（布局）组 > Allocate Layer（分配层），自动
为每一元件分配层。
第1层元件以绿色突出显示，第2层元件以紫色突出显示。
图 6-2 分配元件层 1
㄀ሖ ㄀ሖ
图 6-3 分配元件层 2
II-
220
3D AOI Programming Manual
第 2 部分 检验数据
第2步： 如需手动更改层ID，则点击编辑板的Set Layer ID（设置层ID）。
显示层ID设置对话框。输入层ID进行设置，然后点击OK（好）。
图 6-4 分配元件层 3
