II-
111
3D AOI Programming Manual
第 2 部分 检验数据
第3步： 如果将多个检查参数分配给一个形状，会显示以下对话框。
参考表1-33进行设置。
图 1-225 将变更应用于其他检查参数
项目 说明
Handover specified value of copy
destination recipe
（移交复制目的地检查参数的指定值）
有关详情，请参考1.11.1 移交特定参数的设置。
Element（元素） 显示元素名。
Recipe
（检查参数）
All（全部） 将变更应用于已分配给同一形状的所有检查参数。
None（无） 取消选择。
Select（选择） 将变更应用于选定的检查参数。
Select all（全选） 设置应用于所有检查参数。
Select none（取消选择） 设置不应用于任何检查参数。
Inspect affected components
（检验未受影响的元件）
点击OK（好）后，开始检验应用变更的元件。
表 1-33 说明
II-
112
3D AOI Programming Manual
第 2 部分 检验数据
1.11.1 移交特定参数的设置
如果变更应用至1.11 退出调整检查参数第3步的其他检查参数，则复制目的地检查参数的所有参数
被复制源检查参数覆盖。
本功能用于将复制目的地检查参数的参数排除出覆盖目标。
第1步： 当在1.11 退出调整检查参数的第3步勾选了Handover specified value of copy
destination recipe（移交复制目的地检查参数的指定值）时，显示以下对话框。
点击Handover setting（移交设置）。
图 1-226 移交特定参数的设置 1
第2步： 设置复制目的地检查参数的参数为从覆盖目标中排除。
通过Add（添加）选择算法后，勾选从Items of algorithm（算法项目）中排除参数。
完成所有设置后，点击OK（好）。
点击Delete（删除），从列表中删除所选算法。
OCV算法的指定参数（Text（文本）和Font（字体））勾选为默认。
图 1-227 移交特定参数的设置 2
II-
113
3D AOI Programming Manual
第 2 部分 检验数据

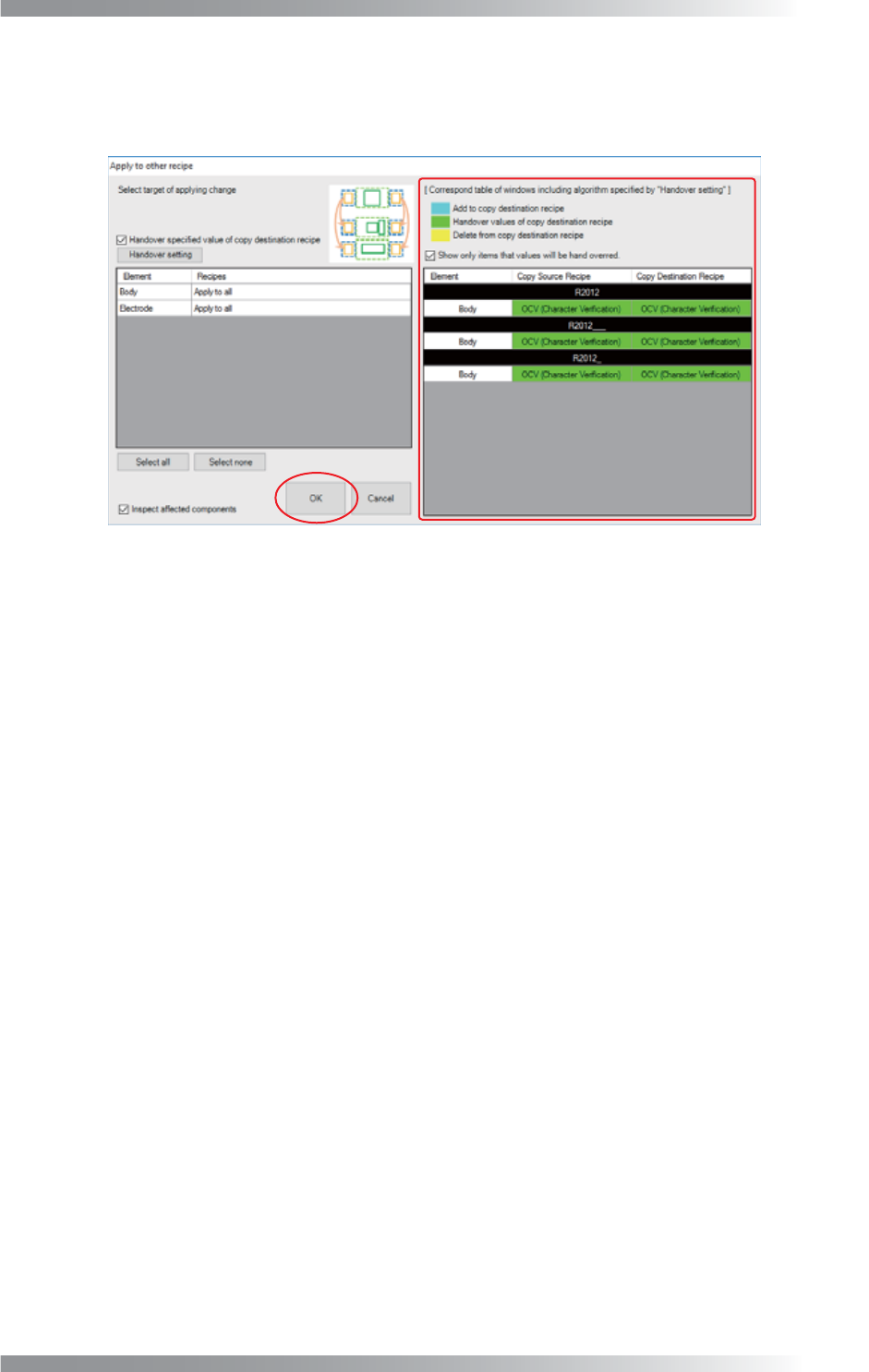

第3步： 在Handover setting（移交设置）存在设定的参数时，显示对应的复制源检查参数和复制
目的地检查参数表。
确认对应表格是否OK，然后点击OK（好）。
图 1-228 移交特定参数的设置 3
