II-
256
3D AOI Programming Manual
第 2 部分 检验数据
第13步： 在Detect & Inspect Parameter Editor（检测&检验参数编辑器）选择Algorithm（算法），如有
需要则设置参数。
参数设置完成后，在功能区点击Exit（退出），关闭编辑界面。
有关详情，请参考10.6 ECD算法设置（高度Ecd）。
图 10-16 ECD设置 12
图 10-17 ECD设置 13
II-
257
3D AOI Programming Manual
第 2 部分 检验数据
10.4 自动模式
对自动模式界面的ECD检测进行说明。
在自动模式界面，出现显示每个ECD区域状态的ECD Inspection Result（ECD检验结果）和ECD Area
list（ECD区域列表）。
(&'$UHDOLVW(&' ऎඳ߫㸼 (&',QVSHFWLRQ5HVXOW(&' Ẕ偠㒧ᵰ
图 10-18 自动模式界面
ECD检验结果为NG时，检测到的误放元件数量如下。
图 10-19 ECD检验结果
II-
258
3D AOI Programming Manual
第 2 部分 检验数据

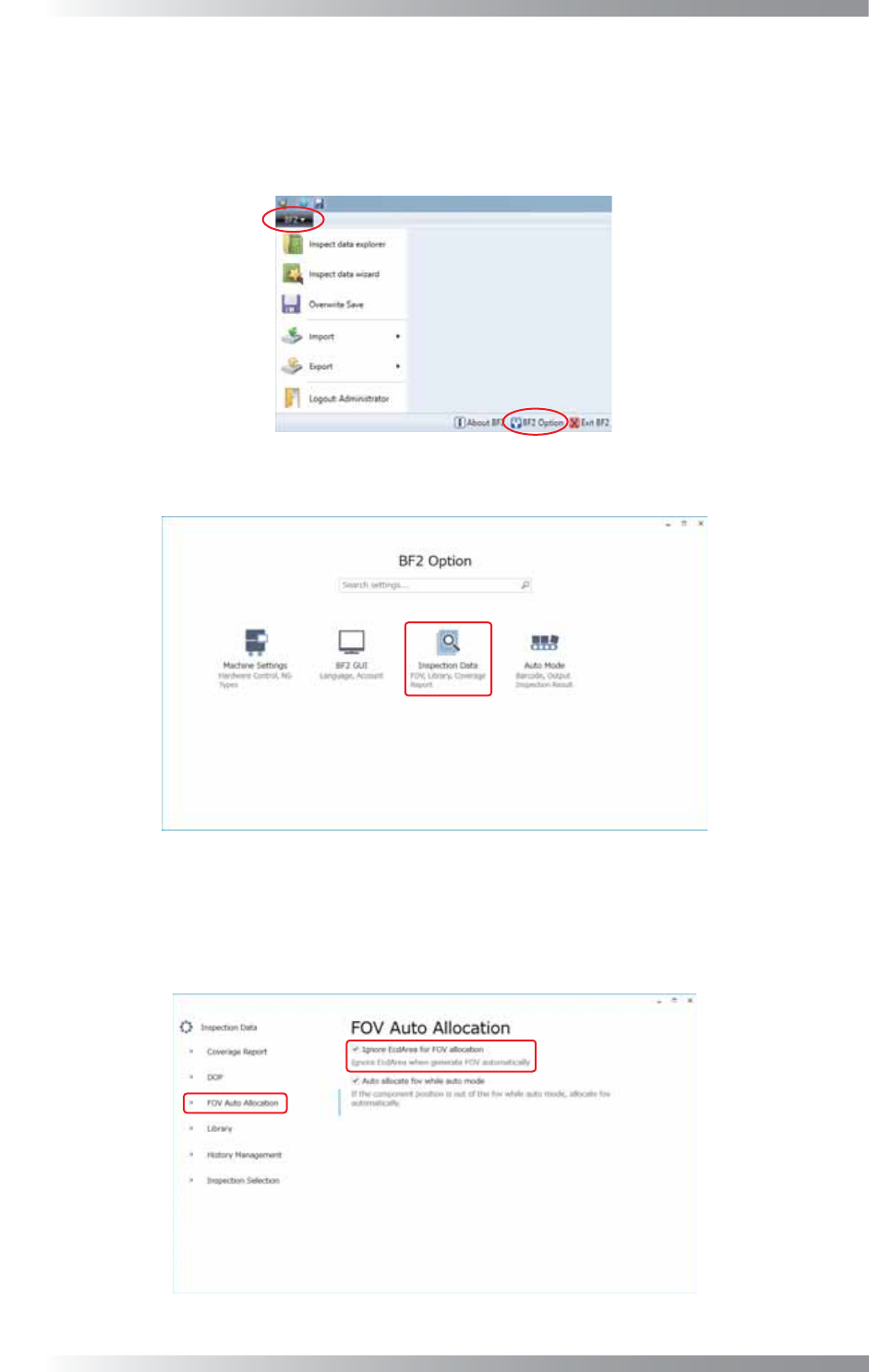

10.5 视野跳过设置
ECD检验与正常元件不同，即使ECD区域未填充视野，检验也会运行。
下面对视野分配过程中不考虑ECD区域的设置方法进行说明。
第1步： 点击窗口左上方的BF2按钮打开菜单，然后点击BF2 Option（BF2选项）。
图 10-20 BF2选项
第2步： 显示以下对话框。选择Inspection Data（检验数据）。
图 10-21 BF2选项设置 1
第3步： 显示以下对话框。
选择FOV Auto Allocation（视野自动分配），然后勾选Ignore EcdArea for FOV allocation
（视野分配时忽略多件检测功能的区域）。
自动视野分配和视野分配验证在不考虑ECD区域时运行。
图 10-22 BF2选项设置 2
