3D AOI Programming Manual 第 3 部分 检验算法 III- 91 3.6.4 过滤器 通过使用过滤器，可以将图像的模糊移除。 此图像过滤器在条形码被屏蔽且失焦时有效。 过滤器需要大量计算，因此检验时间会更长。 建议仅在需要反卷积过滤器的检验时启用此功能。 第1步： 从Deconvolution filter（过滤器）的下拉菜单中选择Enable（启用）。 第2步： 设置Blur amount[μm]（模糊量[μ…
3D AOI Programming Manual
第 3 部分 检验算法
III-
90
参数 说明
Deconvolution filter
（过滤器）
使用过滤器进行检验。
用粉色虚线内的图像执行检验。
Blur amount[μm]
（模糊量[μm]）
规定过滤器的模糊量。
Smooth[%]（平滑[%]） 规定移除过滤器产生的噪点的参数。
Horizon filter margin[%]
（水平过滤器边缘[%]）
规定使用过滤器时检验区域的水平边缘。此边缘显示为粉色虚线。
Vertical filter margin[%]
（垂直过滤器边缘[%]）
规定使用过滤器时检验区域的垂直边缘。
此边缘显示为粉色虚线。
表 3-14 参数
参数 说明
Result Text（结果文本） 显示字符识别和注册的结果。
表 3-15 良品范围设置
3.6.3 设置步骤
第1步： 从Algorithm（算法）下拉列表中选择1D Code（1D条形码）。
如需通过其他算法使用相同的偏移信息，请在Shift Reference（偏移参考）的下拉
菜单中选择Body Shift（本体偏移）。
第2步： 从Image filter（图像过滤器）下拉列表中选择可以使条形码能够清晰显示的灯光。
第3步： 从Type（类型）下拉菜单中选择要识别的条形码类型。
第4步： 将检测窗口尺寸调整至包围条形码位置，然后用鼠标将位于检测窗口边上的黄点移到条形
码的底端。
图 3-35 调整检测窗口角度
第5步： 参考3.5.3 设置步骤的第5步至第8步，完成其余设置并执行检验。
3D AOI Programming Manual
第 3 部分 检验算法
III-
91
3.6.4 过滤器
通过使用过滤器，可以将图像的模糊移除。
此图像过滤器在条形码被屏蔽且失焦时有效。
过滤器需要大量计算，因此检验时间会更长。
建议仅在需要反卷积过滤器的检验时启用此功能。
第1步： 从Deconvolution filter（过滤器）的下拉菜单中选择Enable（启用）。
第2步： 设置Blur amount[μm]（模糊量[μm]）以及Smooth[%]（平滑[%]），使图像清晰显示。
设置Horizon filter margin[%]（水平过滤器边缘[%]）以及Vertical filter
margin[%]（垂直过滤器边缘[%]）。如果过滤器在图像一角产生噪点且影响检验，
则调整检查。用粉色虚线内的图像执行检验。
第3步： 参考3.5.3 设置步骤的第5步至第8步，完成其余设置并执行检验。
3D AOI Programming Manual
第 3 部分 检验算法
III-
92
3.7 2D Code（2D条形码）
3.7.1 检验概述
2D Code（2D条形码）是识别2D条形码的算法。
该算法注册合格电路板的条形码并与已捕捉电路板的条形码进行比较。
2D Code（2D条形码）适用于带有条形码的电路板的可追溯性。
3.7.2 参数设置

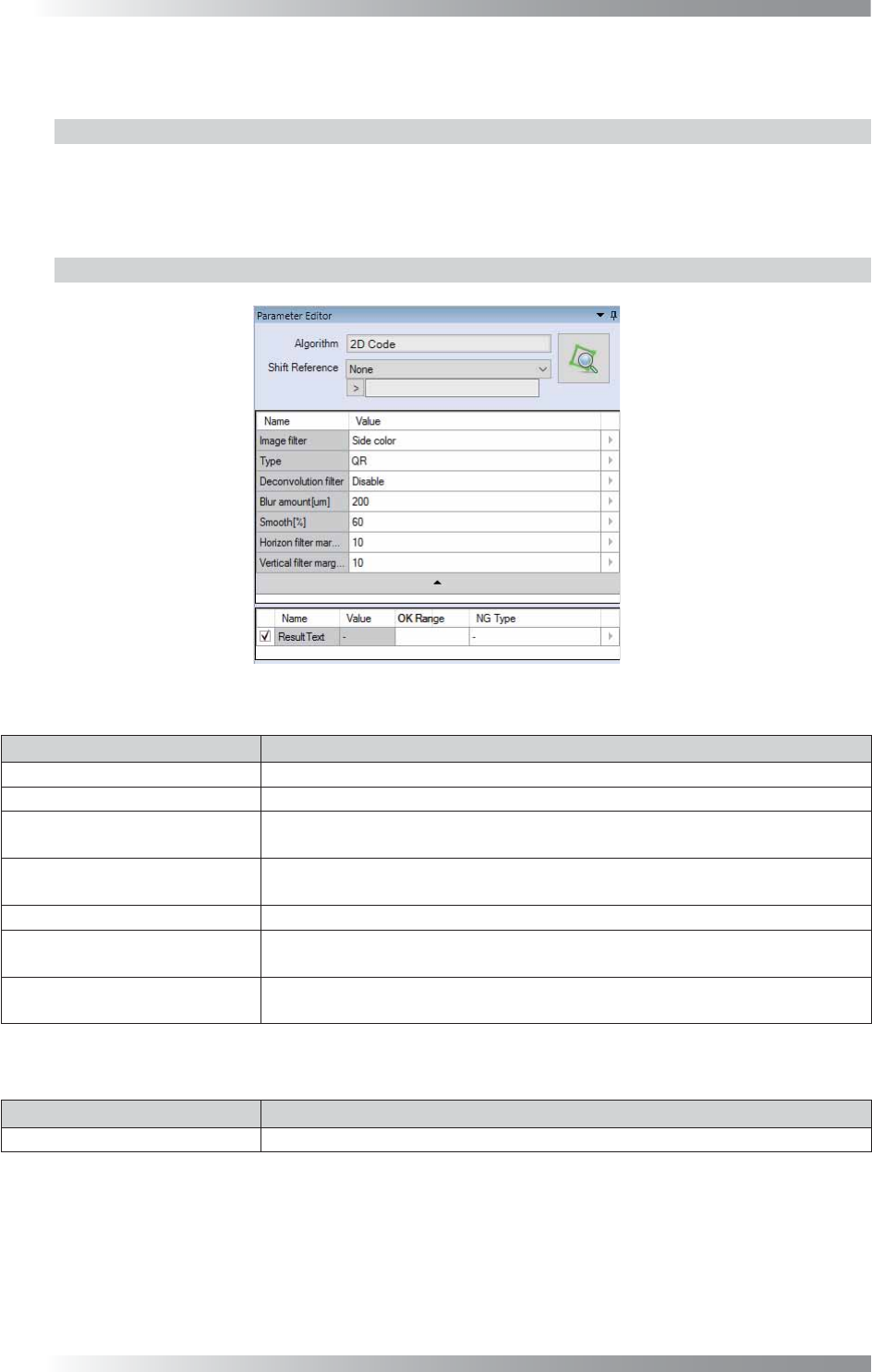

图 3-36 对话框 （Version 2.0.0.0）
参数 说明
Image filter（图像过滤器） 选择一种能清晰显示条形码的灯。
Type（类型） 选择要识别的条形码类型。
Deconvolution filter
（过滤器）
使用过滤器进行检验。
用粉色虚线内的图像执行检验。
Blur amount[μm]
（模糊量[μm]）
规定过滤器的模糊量。
Smooth[%]（平滑[%]） 规定移除过滤器产生的噪点的参数。
Horizon filter margin[%]
（水平过滤器边缘[%]）
规定使用过滤器时检验区域的水平边缘。此边缘显示为粉色虚线。
Vertical filter margin[%]
（垂直过滤器边缘[%]）
规定使用过滤器时检验区域的垂直边缘。
此边缘显示为粉色虚线。
表 3-16 参数
参数 说明
Result Text（结果文本） 显示字符识别和注册的结果。
表 3-17 良品范围设置
