II-
71
3D AOI Programming Manual
第 2 部分 检验数据
第6步： 对话框将根据选择的参数显示如下。
如果在每个边上放置不同的元素，下面显示的对话框会依次显示。

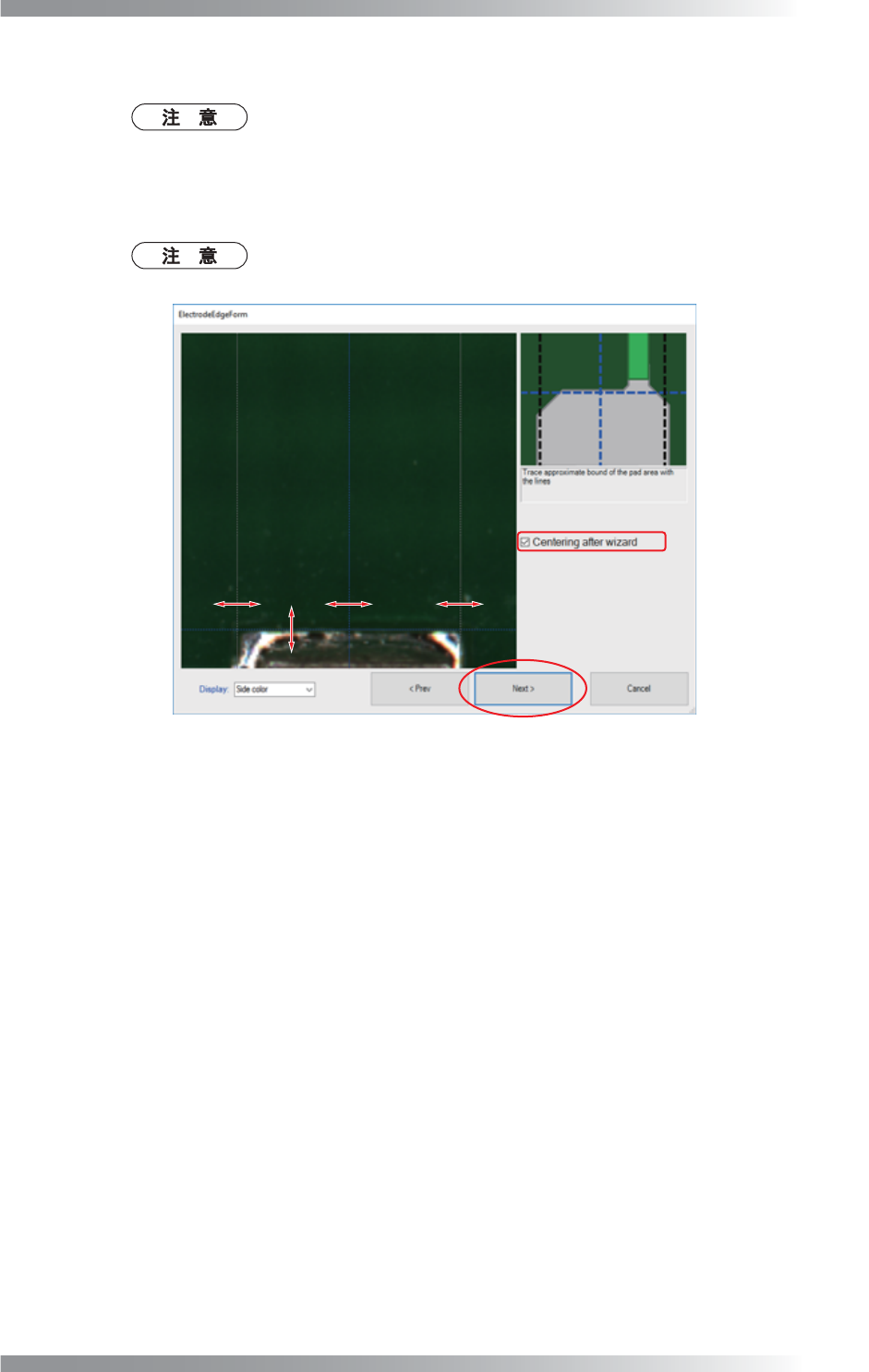

如果已选择了电极。
将蓝色垂直线移到焊盘的中间位置，然后将蓝色水平线和灰色垂直线转移到焊盘的的边界
线上。点击Next（下一步）。
勾选了Centering after wizard（使用向导后居中）时，电极形状与元素本体的中
心对齐。
图 1-142 电极
II-
72
3D AOI Programming Manual
第 2 部分 检验数据

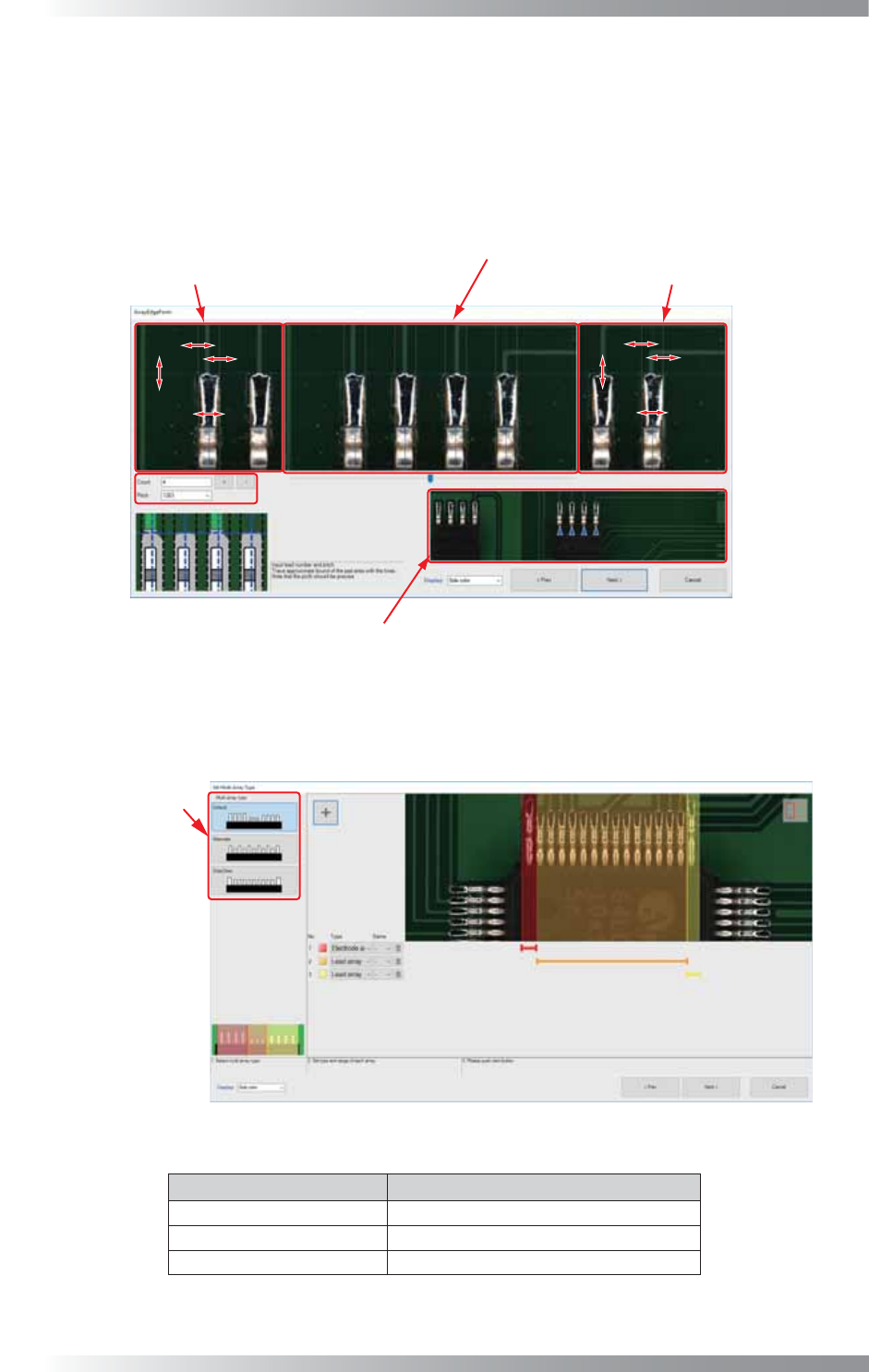

如果已经选择引脚排列或电极排列
参考显示在对话框右下脚的缩小视图，将引脚（电极）数量输入到计数（count）和将引脚
和电极的脚距输入到脚距里。
将蓝色垂直线移到焊盘的中间位置，然后将蓝色水平线和灰色垂直线转移到位于左上视图
和右侧视图上的焊盘的边界线上。点击Next（下一步）。
Ꮊ㾦ᓩ㛮 ⬉ᵕ
ᬒ㾚
˄䗮䖛ϟᮍⱘ⒥ࡼᣝ䪂䗝ᢽᬒ⚍DŽ˅
㓽ᇣ㾚
˄㪱㡆ϝ㾦ᔶᣛ⼎ⱘᰃᓩ㛮 ⬉ᵕDŽ˅
ে㾦ᓩ㛮 ⬉ᵕ
图 1-143 引脚排列/电极排列
选择了多种排列时
参考表1-20，从对话框左上方选择多种排列类型。
⾡ᥦ߫㉏ൟ䆒㕂
图 1-144 多种排列
项目 说明
Default（默认） 创建不规则元素的形状。
Alternate（可选） 有不同的元素可安排时创建形状。
SideOther（侧面其他） 当仅有两端元素不同时创建形状。
表 1-20 说明
II-
73
3D AOI Programming Manual
第 2 部分 检验数据

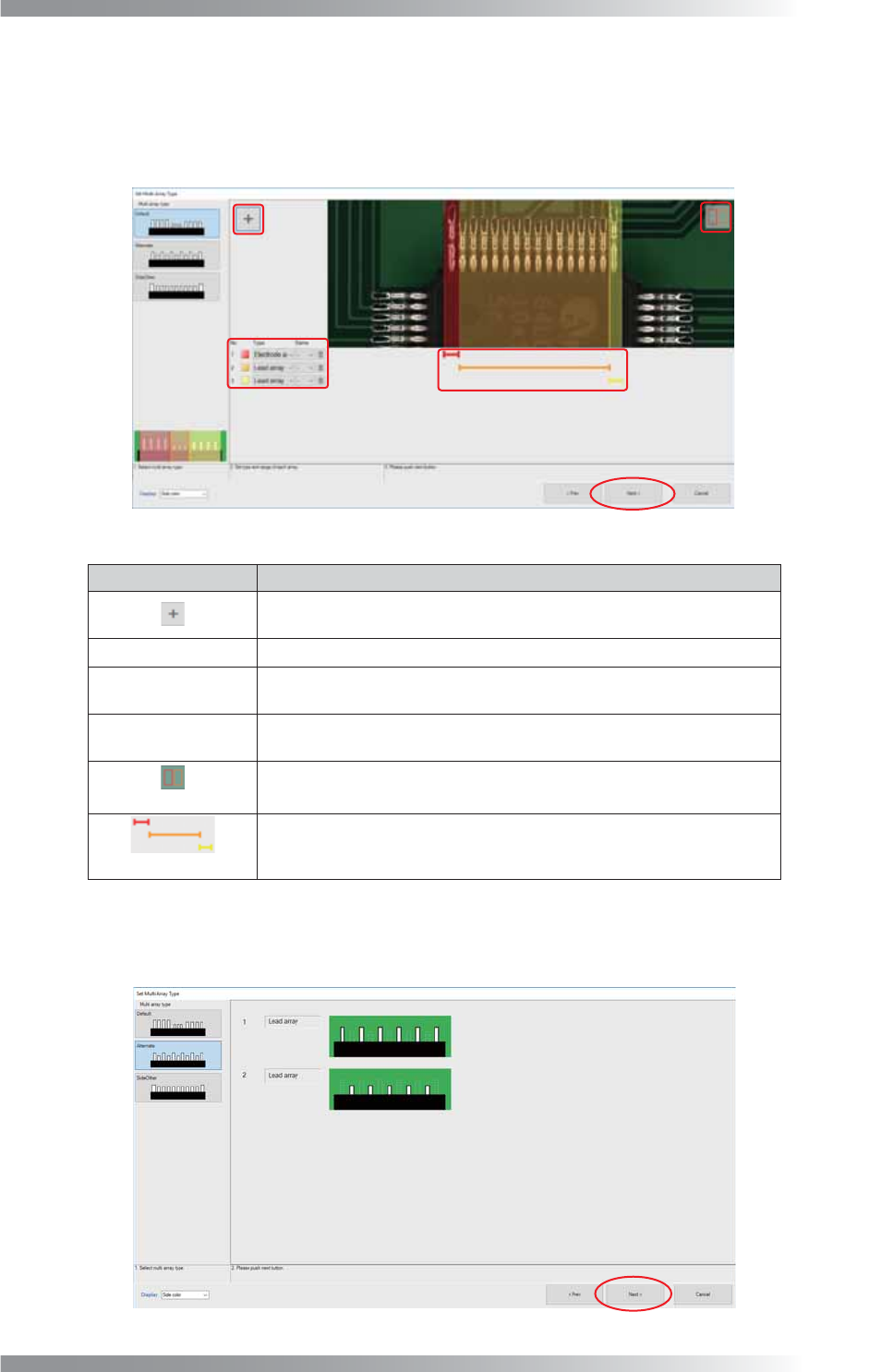

[i] 默认
相同类型的排列或电极为连续时，参考表1-21设置范围。所有设置完成后，点击Next（下
一步）。
显示图1-143所示的对话框，然后进行范围设置。
图 1-145 多种排列（默认）
项目 说明
范围的编号增大。
点击这个按钮，对话框显示组的新颜色。
No（编号） 显示每一范围的编号。
Type（类型）
指定每一范围的元素类型。
可用引脚排列、电极排列和电极。
Same（相同）
从Same（相同）下拉菜单中选择与尺寸排列相同的范围编号。
选择编号后，颜色也将随着所选的范围更改。
（填充设置）
如果填充范围，则指定设置。
（范围设置）
用鼠标拖动两端变更范围。
表 1-21 说明
[ii] 可选
点击Next（下一步）。显示图1-143所示的对话框，然后进行范围设置。
图 1-146 多种排列（可选）
