I- 2 3D AOI Programming Manual 第 1 部分 基本操作 1 检验软件的基本操作 1.1 开启/退出检验软件 本节将说明如何开启/退出检验软件。 1.1.1 开启检验软件 第1步： 参考Operation Manual（操作手册）启动系统。 本机器的配套PC会随着主开关的接通而通电。 如果使用 BF2-Editor，则手动开启PC机。 第2步： 当操作系统（OS）启动，LCD监视器上显示登录界面时，输入下列登…
I-
1
3D AOI Programming Manual
第 1 部分 基本操作
Basic Operation
ะᵢᬃ֒
I-
2
3D AOI Programming Manual
第 1 部分 基本操作
1 检验软件的基本操作
1.1 开启/退出检验软件
本节将说明如何开启/退出检验软件。
1.1.1 开启检验软件
第1步： 参考Operation Manual（操作手册）启动系统。
本机器的配套PC会随着主开关的接通而通电。
如果使用 BF2-Editor，则手动开启PC机。
第2步： 当操作系统（OS）启动，LCD监视器上显示登录界面时，输入下列登录名和密码。
Login Name（登录名） : SAKICORP
Password（密码） : sakicorp
Login Name（登录名）和Password（密码）有大小写之分。

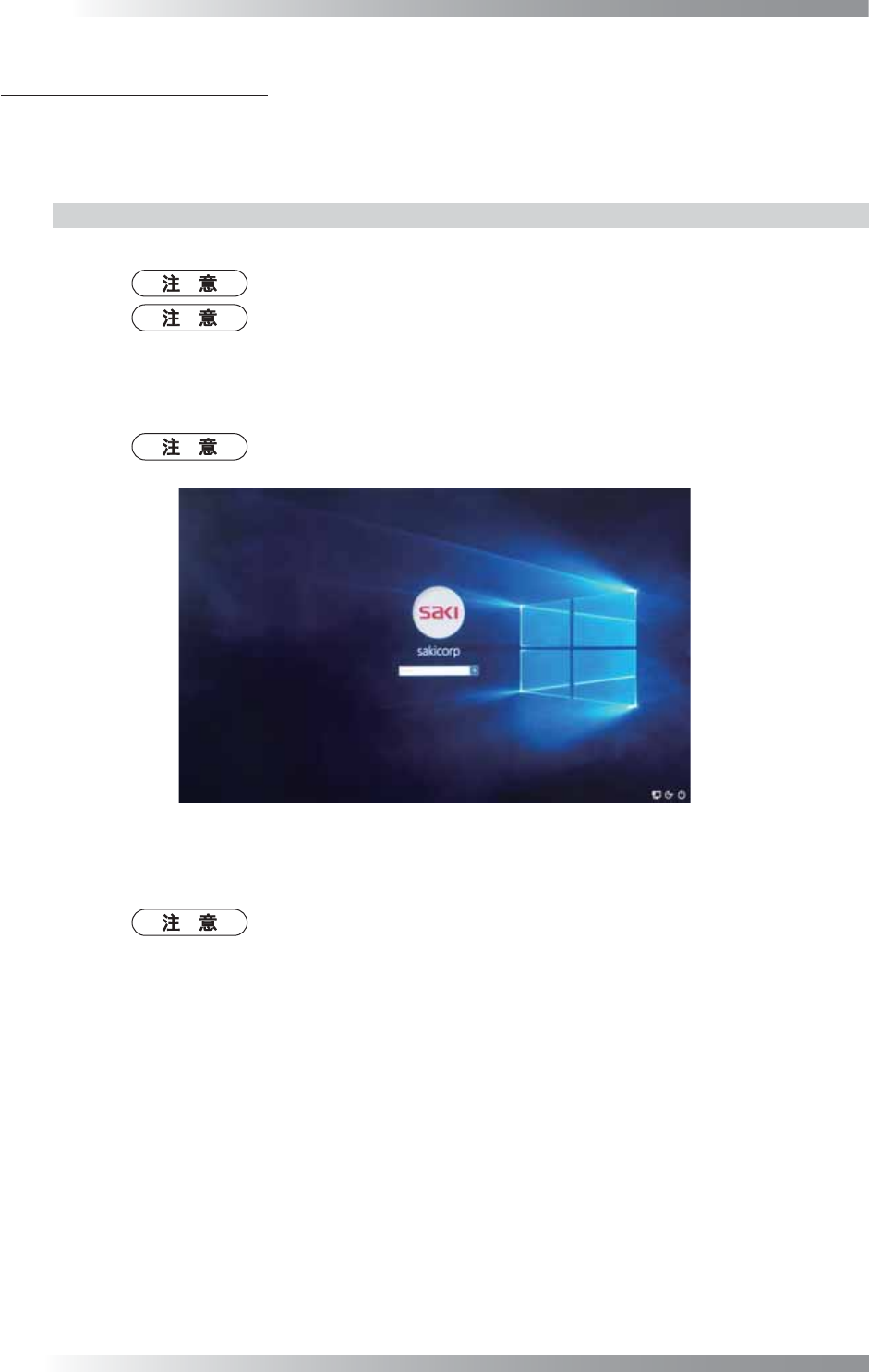

图 1-1 登陆界面
第3步： 成功登陆后，检验软件自动运行。
如果检验软件自动启动失败，则双击桌面上的检验机器快捷图标，启动检验软件。
如果使用 BF2-Editor，则双击桌面上的BF2-Editor快捷图标启动检验软件。
I-
3
3D AOI Programming Manual
第 1 部分 基本操作
第4步： 显示以下的对话框。
选择Group（组）和Board（电路板），然后点击Load board data（加载电路板数据）。

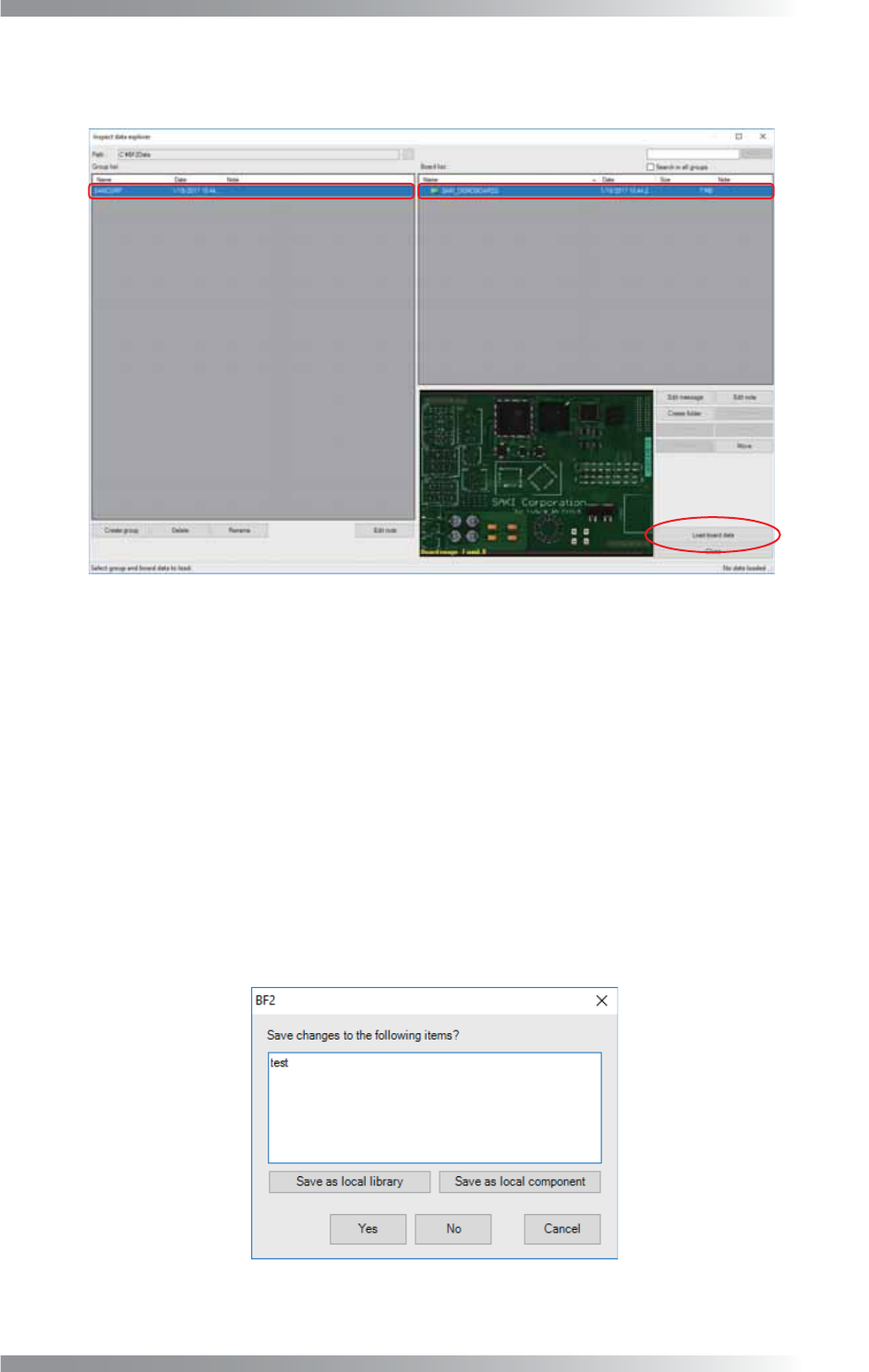

图 1-2 加载检验数据
第5步： 当改变检验数据时，会显示如图1-4所示的对话框。
每个组都存在一个库，同一个组共享并使用同一个库。使用库可以很方便地将检验数据内
的检查参数和形状的变更分配给同组中其他检验数据。
编辑完检验数据中的检查参数和形状后，将显示如图1-3所示的对话框。
点击Yes（是），将变更保存在当前打开的检验数据和库中。
点击Save as local library（保存至本地检验库）或Save as local component（保存至
本地元件）将更新内容仅保存至当前打开的检验数据，不更改检验库。
如果想把变更仅用于当前打开的检验数据，则使用Save as local library（保存至本地检
验库）或Save as local component（保存至本地元件）。
Save as local library（保存至本地检验库）目标为当前打开的检验数据，应用变更至其
他具有相同形状和检查参数的检验窗口。Save as local component（保存至本地元件）仅
将变更应用至当前要保存的检验窗口。
图 1-3 保存变更
