II- 15 3D AOI Programming Manual 第 2 部分 检验数据 第21步： 通过拖动，在主视图选择焊盘作为封装。 完成设置后，在Dock window（停靠窗口） > Option（选项）选项卡 > Package type（封 装类型）中设置封装类型。然后点击Add Footprint（添加封装）。 重复这一步骤，直至所有元件都分配了封装信息。 图 1-25 创建赛凯标准格式数据的步骤 20 第2…
II-
14
3D AOI Programming Manual
第 2 部分 检验数据

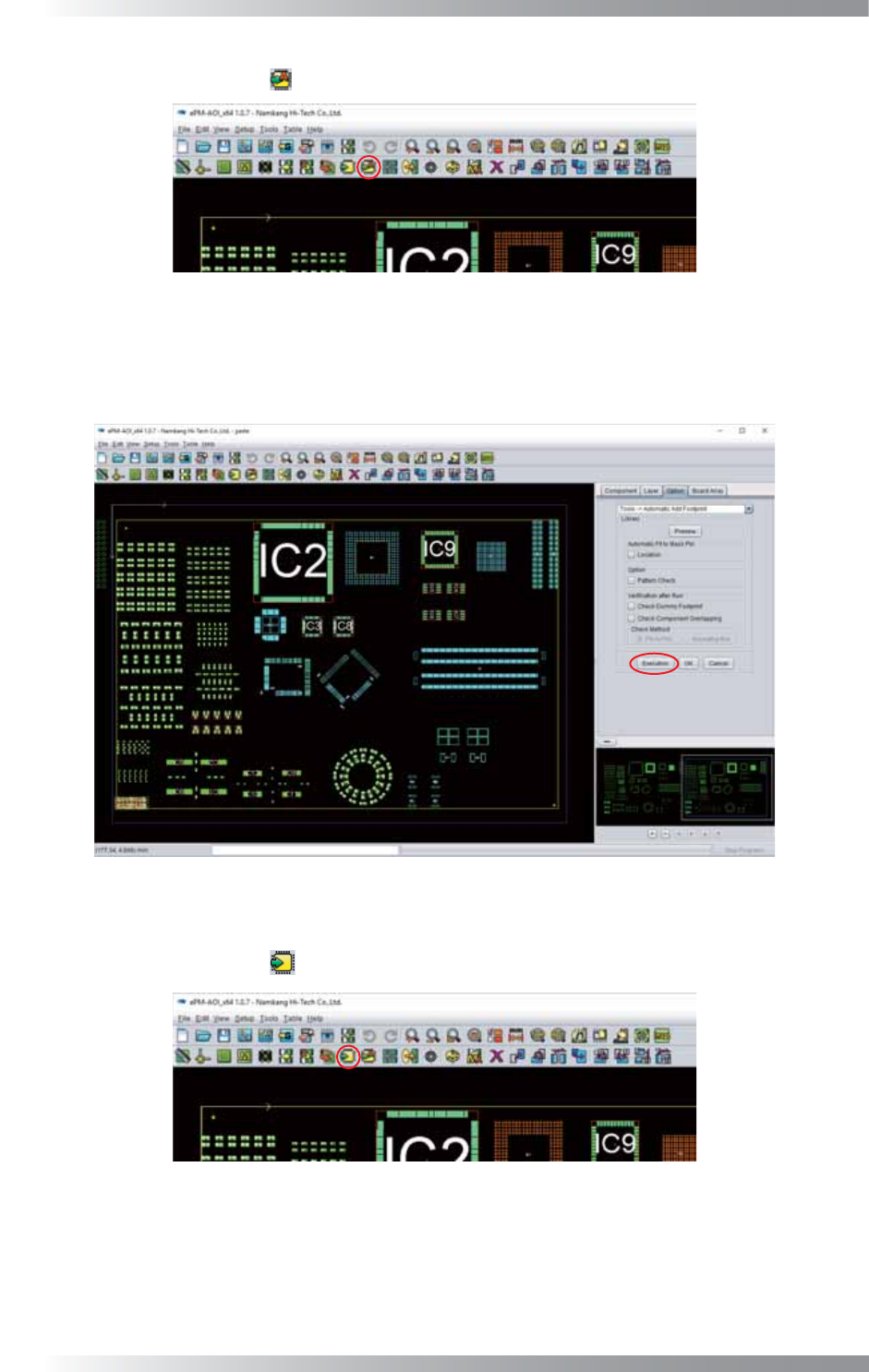

第18步： 点击图标列表的 （自动添加封装）。
图 1-22 创建赛凯标准格式数据的步骤 17
第19步： 点击Dock window（停靠窗口）的Option（选项）选项卡中的Execution（执行）。
通过封装识别的元件封装信息自动放置。
图 1-23 创建赛凯标准格式数据的步骤 18
第20步： 为没有自动分配信息的元件分配元件的封装信息。
点击图标列表的 （添加封装）。
图 1-24 创建赛凯标准格式数据的步骤 19
II-
15
3D AOI Programming Manual
第 2 部分 检验数据
第21步： 通过拖动，在主视图选择焊盘作为封装。
完成设置后，在Dock window（停靠窗口） > Option（选项）选项卡 > Package type（封
装类型）中设置封装类型。然后点击Add Footprint（添加封装）。
重复这一步骤，直至所有元件都分配了封装信息。
图 1-25 创建赛凯标准格式数据的步骤 20
第22步： 点击图标列表的 （输出）。
输出SAKI Standard Format Data（赛凯标准格式数据）。
图 1-26 创建赛凯标准格式数据的步骤 21
II-
16
3D AOI Programming Manual
第 2 部分 检验数据
1.3 检验数据向导
本章节将介绍如何使用Inspection Data Wizard（检验数据向导）制作检验数据。
使用实装数据和gerber数据、ODB++数据和使用赛凯标准格式的情况下，步骤是不一样的。
第1步： 点击窗口左上角的BF2，然后选择Inspect data wizard（检验数据向导）。
图 1-27 检验数据向导 1
第2步： 打开检验数据时，会显示以下对话框。
Yes（是） 覆盖检验数据并转到第3步。
No（否） 不保存检验数据，直接转到第3步。
Cancel（取消） 返回原始检验屏，而不保存检验数据。
建议保存修改后的检验数据。
图 1-28 检验数据向导 2
