II-
199
3D AOI Programming Manual
第 2 部分 检验数据
4.4.2 修改显示的电路板图像
下面说明如何修改显示的图像文件。
检验数据重新加载时，设置为自动加载文件的图像文件会显示。要在未来检验中显
示所选图像，参考4.4.3 图像文件自动加载设置进行修改自动加载设置。
第1步： 选择InspectData（检验数据）选项卡。
图 4-75 检验数据
第2步： 在图像文件列表中选择一个Image File List（图像文件列表）然后点击Load（加载）。
所选图像文件将被加载并显示在界面上。
图 4-76 图像文件名称列表
II-
200
3D AOI Programming Manual
第 2 部分 检验数据

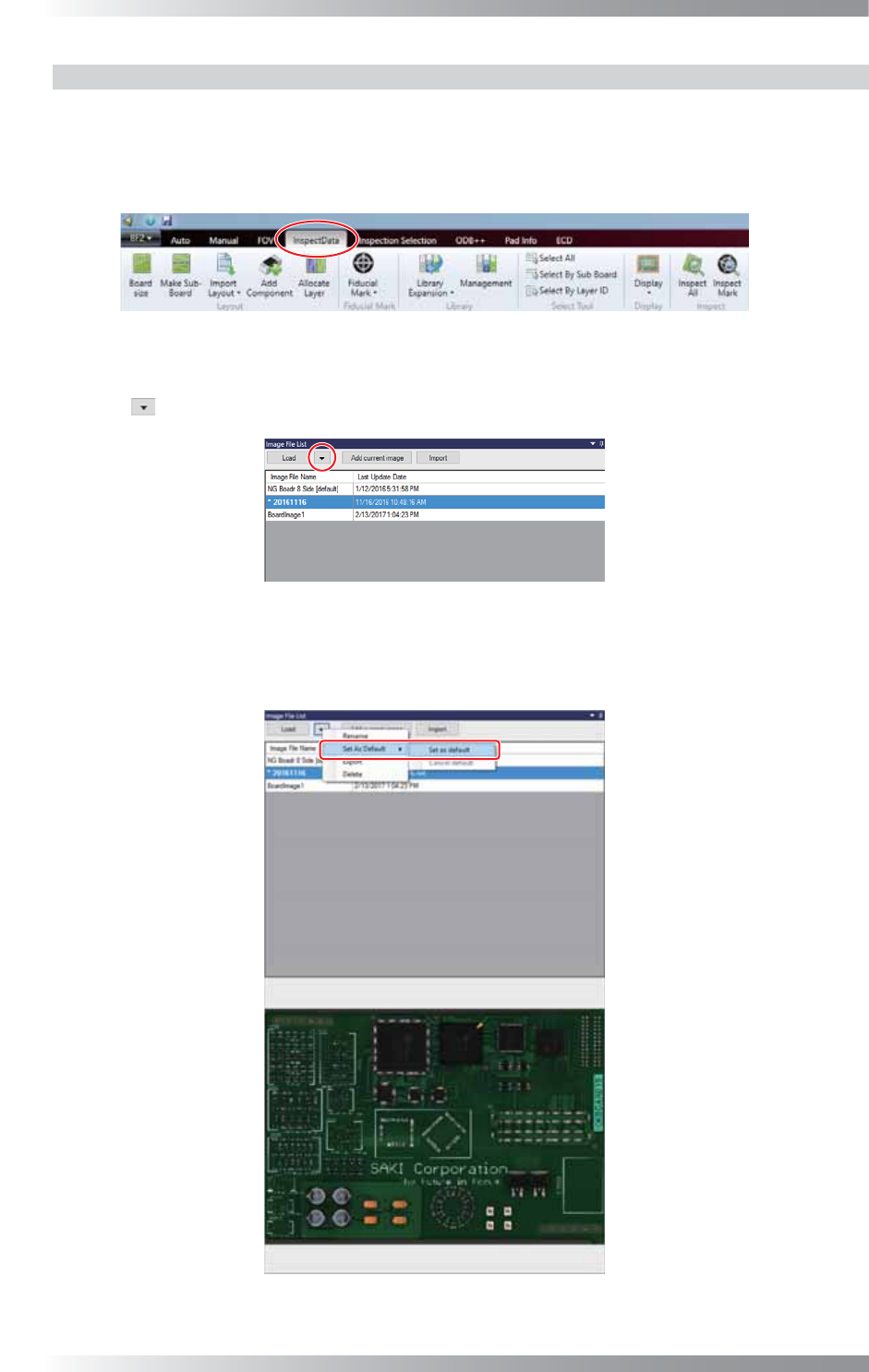

4.4.3 图像文件自动加载设置
在本机器里，打开检验数据时，显示设置为自动加载文件的图像文件。
要在将来的检测数据中使用新的图像文件，遵循下列步骤来修改设置。
第1步： 选择InspectData（检验数据）选项卡。
图 4-77 检验数据
第2步： 选择Image File List（图像文件列表）上的图像文件，然后点击Load（加载）右侧上的
。
图 4-78 图像文件自动加载设置 1
第3步： 从弹起菜单中选择Set As Default（设置为默认） > Set as default（设置为默认）。
所选图像文件已设置为自动加载文件。
图 4-79 图像文件自动加载设置 2
II-
201
3D AOI Programming Manual
第 2 部分 检验数据

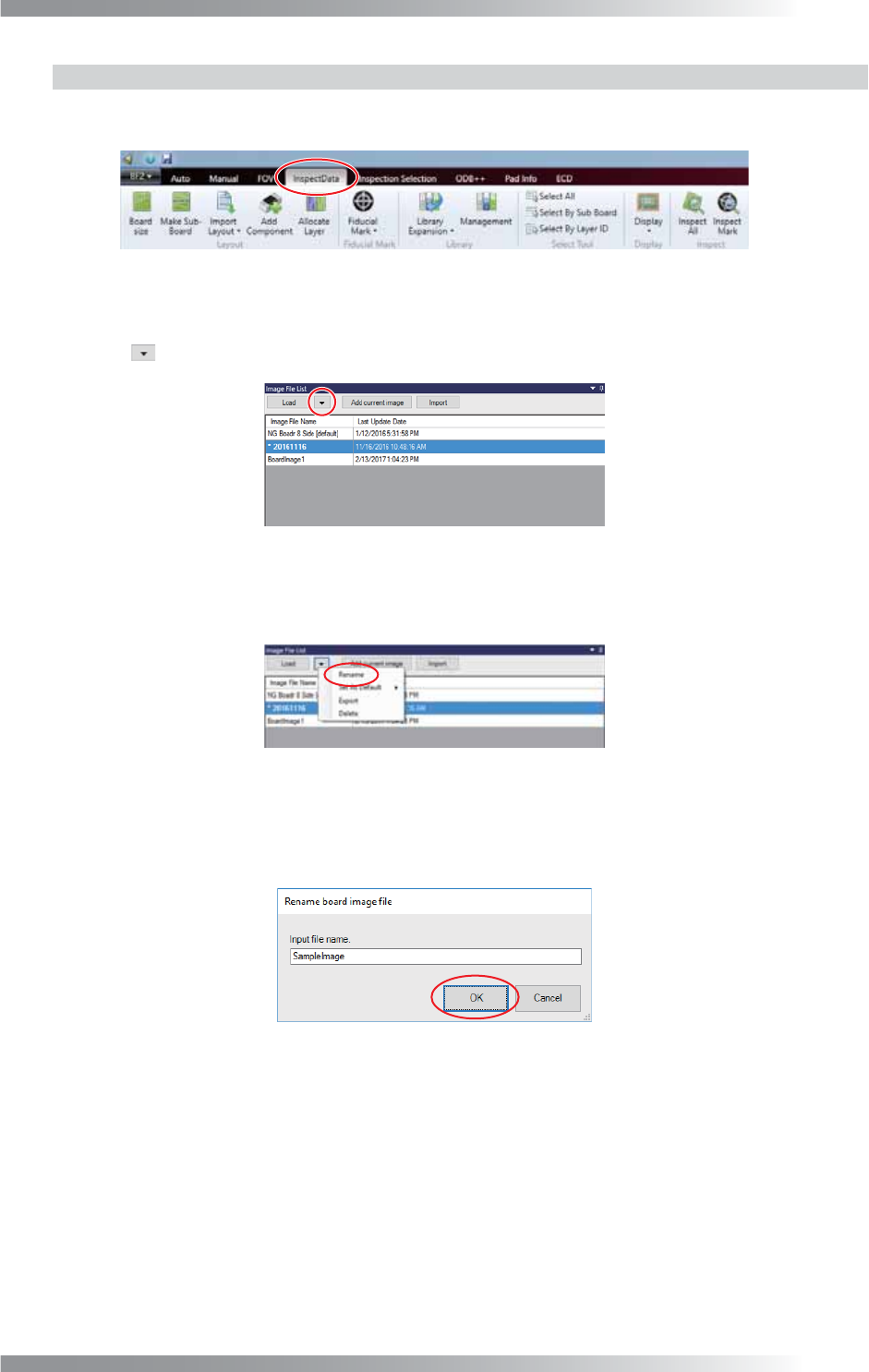

4.4.4 修改图像文件名
第1步： 选择InspectData（检验数据）选项卡。
图 4-80 检验数据
第2步： 选择Image File List（图像文件列表）上的图像文件，然后点击Load（加载）右侧上的
。
图 4-81 修改图像文件名 1
第3步： 弹起菜单显示。选择Rename（重命名）。
图 4-82 修改图像文件名 2
第4步： 输入文件名称并点击OK（好）。
所选的图像文件名已修改。
图 4-83 修改图像文件名 3
