II- 101 3D AOI Programming Manual 第 2 部分 检验数据 项目 计算对象 说明 Lower limit （下限） All average - 4sigma （所有平均数-4个西格玛） All sample value （所有样本值） 基于一个西格玛比和当前样本值的平均数，计算样本 值的下限。 All minimum - 10% （所有最小值-10%） 计算当前样本值中最小值的90%。结果设置为样本值的 …

100%1 / 468
II-
100
3D AOI Programming Manual
第 2 部分 检验数据
如果使用高级功能调整参数
点击Upper（上表）或Lower（下表）右侧的 按钮。
显示下拉菜单来选择阈值的计算方法。
参考表1-30进行设置。完成所有设置后，点击OK（好）。
从位于对话框的顶端位置的Setting（设置），可以改变西格玛比和百分比。
图 1-199 调整样本值 2
项目 计算对象 说明
Upper
limit
（上限）
All average + 4sigma
（所有平均数+4个西格玛）
All sample
value
（所有样本值）
基于一个西格玛比和当前样本值的平均数，计算样本
值的上限。
All maximum + 10%
（所有最大值+10%）
计算当前样本值中最大值的110%。结果设置为样本值
的上限。
All maximum + (All
maximum - All average)
（所有最大值+（所有最
大值 - 所有平均值））
在该选项上，首先计算当前样本值最大值和平均数的
差额。然后，将计算所得数值加到样本最大值上。
结果设置为样本值的上限。
OK average + 4sigma
（OK平均数+4个西格玛）
Sample values
of the OK
windows（OK窗
口的样本值）
根据检查窗口中一个西格玛比和样本值的平均数，计
算样本值的上限，检查结果OK。
OK maximum + 10%
（OK最大值+10%）
计算检查窗口中当前样本值的最大值，检查结果合格。
结果设置为样本值的上限。
Discriminant analysis
method（判别分析法）
All sample
value
（所有样本值）
根据Otsu's方法（直方图基于形状的图像阈值）计算
样本值的上限。
II-
101
3D AOI Programming Manual
第 2 部分 检验数据
项目 计算对象 说明
Lower
limit
（下限）
All average - 4sigma
（所有平均数-4个西格玛）
All sample
value
（所有样本值）
基于一个西格玛比和当前样本值的平均数，计算样本
值的下限。
All minimum - 10%
（所有最小值-10%）
计算当前样本值中最小值的90%。结果设置为样本值的
下限。
All minimum - (average
- minimum)
（所有最小值-（平均数
-最小值））
在该选项上，首先计算当前样本值的平均数和最小数
之间的差额。然后，从样本值最小数里减去计算所得
的数值。结果设置为样本值的下限。
OK average - 4sigma
（OK平均数-4个西格玛）
Sample values
of the OK
windows（OK窗
口的样本值）
根据检查窗口中一个西格玛比和样本值的平均数，计
算样本值的下限，检查结果OK。
OK minimum - 10%
（OK最小值-10%）
计算检查窗口样本值中最小值的90%，该检查窗口的检
查结果正常。
结果设置为样本值的下限。
Discriminant analysis
method（判别分析法）
All sample
value
（所有样本值）
根据Otsu's方法（直方图基于形状的图像阈值）计算
样本值的下限。
表 1-30 说明
第10步： 点击Parameter Editor（参数编辑器）的 ，然后检查检验是否顺利完成。
如果检验失败，再次调整参数。
图 1-200 检查检测窗口的设置
II-
102
3D AOI Programming Manual
第 2 部分 检验数据

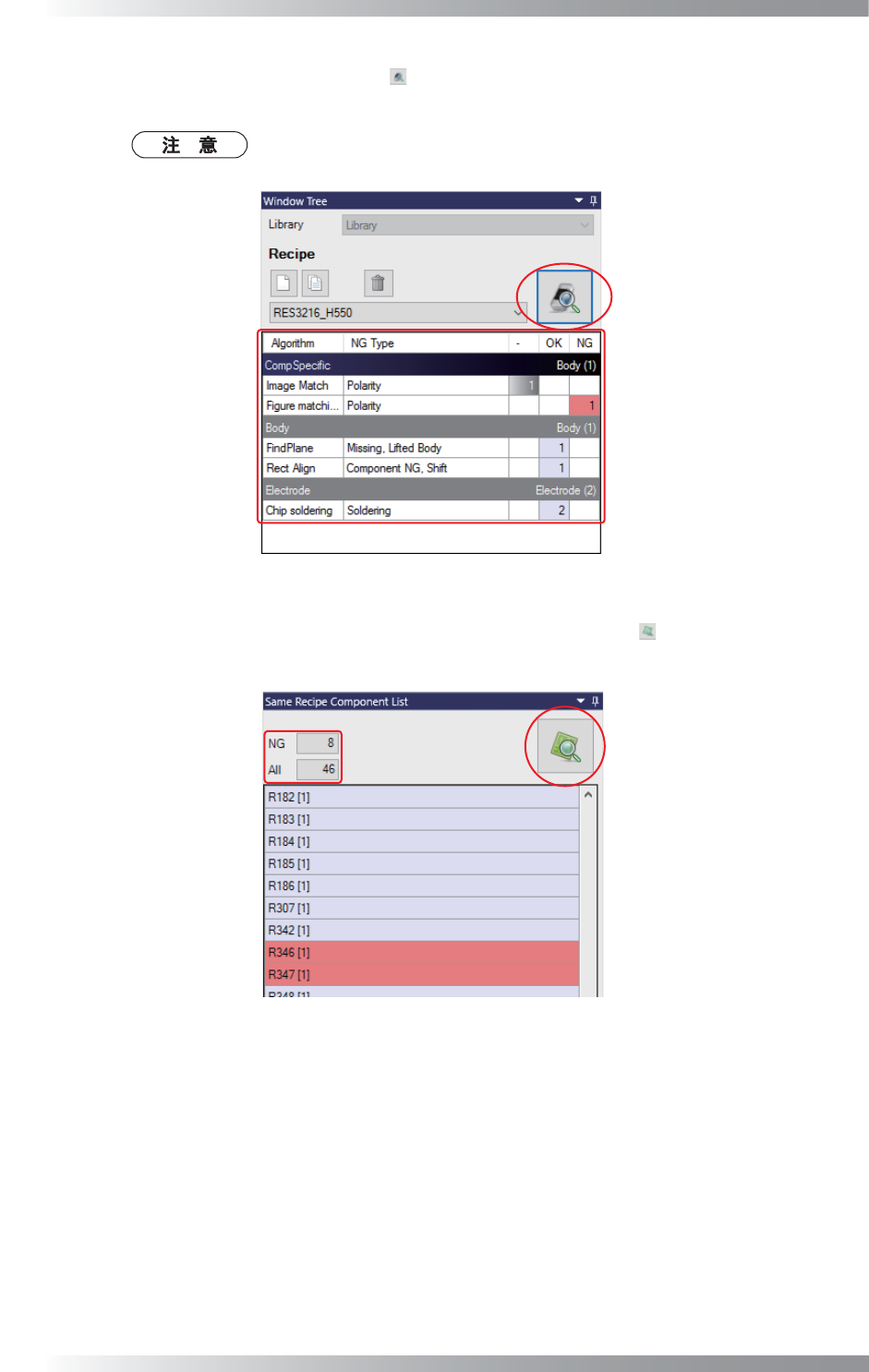

第11步： 点击Window Tree（窗口树）的 ，检查全部检测窗口是否被判为OK。
如果检测到不合格，再次调整参数。
如果检验结果合格，则该单元将用蓝色。如果检验结果是不合格，则用红色。如果
检验没执行，则用灰色。
图 1-201 检查元件数据
第12步： 点击Same Recipe Component List（相同检测库元件列表）的 ，检查全部元件数据是否
被判为合格。如果检测到不合格，再次调整参数。
图 1-202 检查相同检测库元件
第13步： 重复第5步至第13步，调整其他不合格元件的检查参数。
