3D AOI Programming Manual
第 3 部分 检验算法
III-
21
1.6 Rect Align（长方形位置）
1.6.1 检验概述
Rect Align（长方形位置）是从检测窗口检测长方形元件的算法。
该算法也可以计算实装角度、尺寸及已检测元件和检测窗口中心之间的距离。
Rect Align（长方形位置）适用于纠正偏差。
1.6.2 参数设置

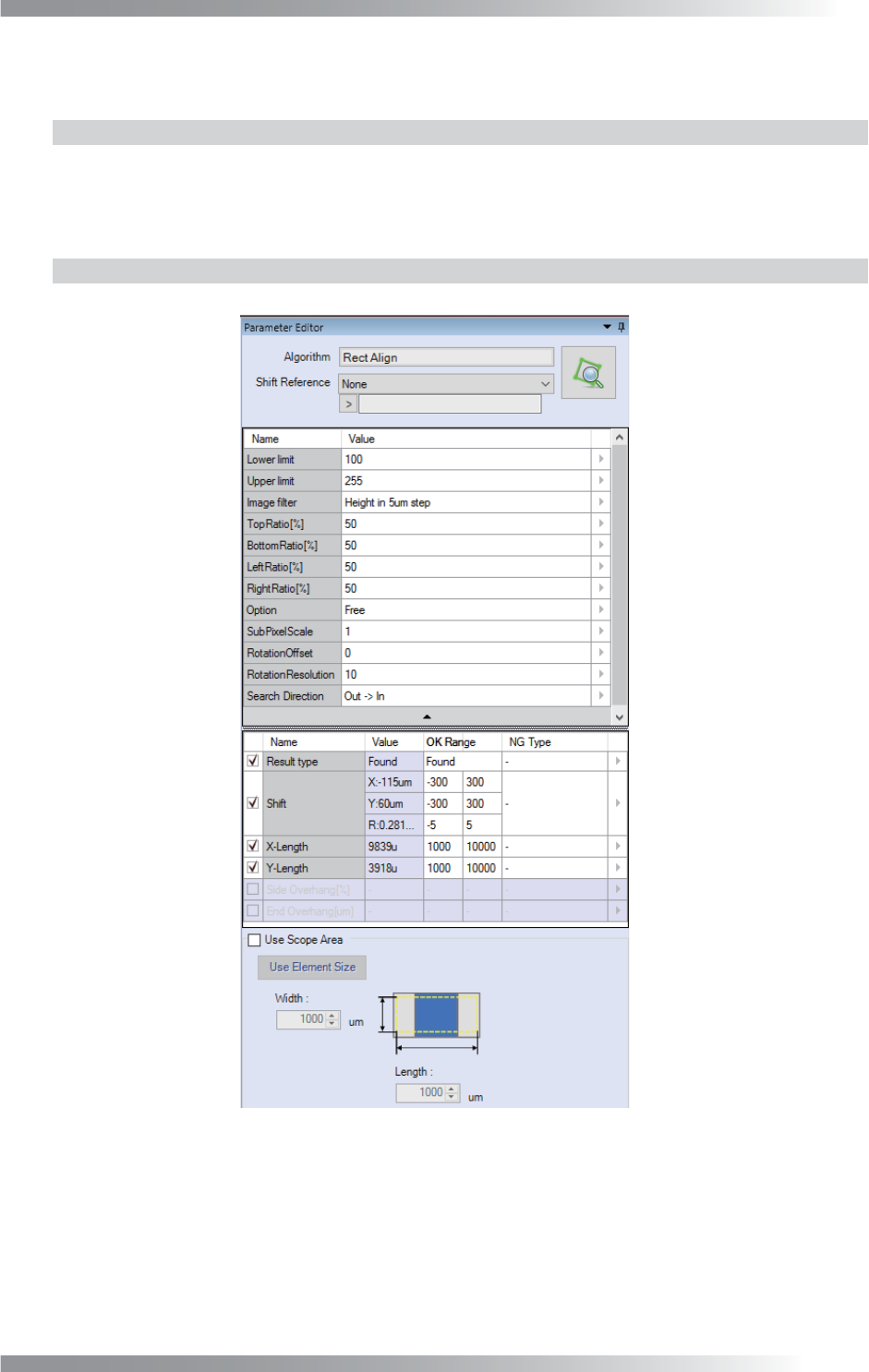

图 1-23 对话框 （Version 1.4.0.0）
3D AOI Programming Manual
第 3 部分 检验算法
III-
22
参数 说明
Lower limit（下限）
Upper limit（上限）规定了亮度值的上限。
Lower limit（下限）规定了亮度值的下限。
将Upper limit（上限）设置为255。
设置清晰显示长方形元件的Lower limit（下限）值。
Upper limit（上限）
Image filter
（图像过滤器）
选择一种能清晰地显示元件的灯。
Top Ratio（顶部占比）
用于指定带有引脚（例如，IC芯片）的元件本体。
每个参数均对应表示已检测元件和粉红色矩形窗口各侧之间接触区的比例。当元
件侧边不均匀时，增大该值。突出部分将被忽略，内部区域被视为元件本体。要
将更宽的区域视作为本体，则降低该值。
Bottom Ratio（底部占比）
Left Ratio（左侧占比）
Right Ratio（右侧占比）
Option
（选项）
Free（自由） 认可长方形元件的实装角度。
No Rotate
（无旋转）
请勿识别长方形元件的实装角度。
如果Free（自由）无法检测到的元件，则选择此项。
SubPixelScale
（次像素比例）
规定次像素的比例。
设置的数值越大，检验的时间越长。但能够使用精细的像素进行检验。请为小元
件设置较大的数值。
RotationOffset
（旋转角度补偿）
指定元件有特定的旋转时的旋转角度。
RotationResolution
（旋转角度解决方案）
指定旋转角度计算方法的解决方案。
通过设置较大的数值，可以进行更多详细的角度计算。
Search Direction
（搜索方向）
Out->In（外->内）从检测窗口的外部沿中心方向搜索元件的边缘。
In->Out（内->外）从检测窗口的中心沿外部方向搜索元件的边缘。
通常情况下，方向指定为Out->In（外->内）。
如果错误地搜索到邻近元件，则指定为In->Out（内->外）。
指定为In->Out（内->外）时，元件本体必须包含在检测窗口的中心。
表 1-11 参数
参数 说明
Result type
（结果类型）
Found
（找到）
检测到元件时检验结果是OK。
Not Found
（未找到）
未检测到元件时检验结果变成OK。
Too Near To
Edge（太靠
近边缘）
元件靠近检测窗口角落的值比规定值高时检验结果成为OK。
Shift
（偏移）
X: -μm 规定了检测到元件的中心和检测窗口的中心之间的X轴距离的可接受范围。
Y: -μm 规定了检测到元件的中心和检测窗口的中心之间的Y轴距离的可接受范围。
R: -deg
规定了被测元件的实装角度的可接受范围。
顺时针提高角度值和逆时针降低角度值。
X-Length（X长度） 规定了被测元件的X轴长度的可接受范围。
Y-Length（Y长度） 规定了被测元件的Y轴长度的可接受范围。
Side Overhang[%]
（侧面偏移[%]）
如果有焊盘信息，则算法根据IPC标准自动分配焊盘标准检验。
End Overhang[μm]
（末端偏移[μm]）
表 1-12 良品范围设置
如果在Result Type（结果类型）的OK Range（良品范围）内选择了多个项目，检测
到其中一个所选结果类型时，检验结果成为OK。
3D AOI Programming Manual
第 3 部分 检验算法
III-
23
参数 说明
Use Scope Area
（使用范围区域）
当相邻或目标元件之外的噪点影响检验结果时，请检查该项。
有关范围区域的详情，请参考1.6.4 范围区域。
Width（宽度） 指定范围区域的大小。
点击Use Element Size（使用元素尺寸），将元件本体的元素尺寸设置为 Width（宽
度）和Length（长度）。
Length（长度）
表 1-13 范围区域设置
1.6.3 设置步骤
第1步： 从Algorithm（算法）下拉列表中选择Rect Align（长方形位置）。
如需通过其他算法使用相同的偏移信息，请在Shift Reference（偏移参考）的下拉
菜单中选择Body Shift（本体偏移）。
第2步： 从Image filter（图像过滤器）的下拉菜单中选择能够使目标元件清晰显示的灯光。
第3步： 将检测窗口调整至包围该元件。

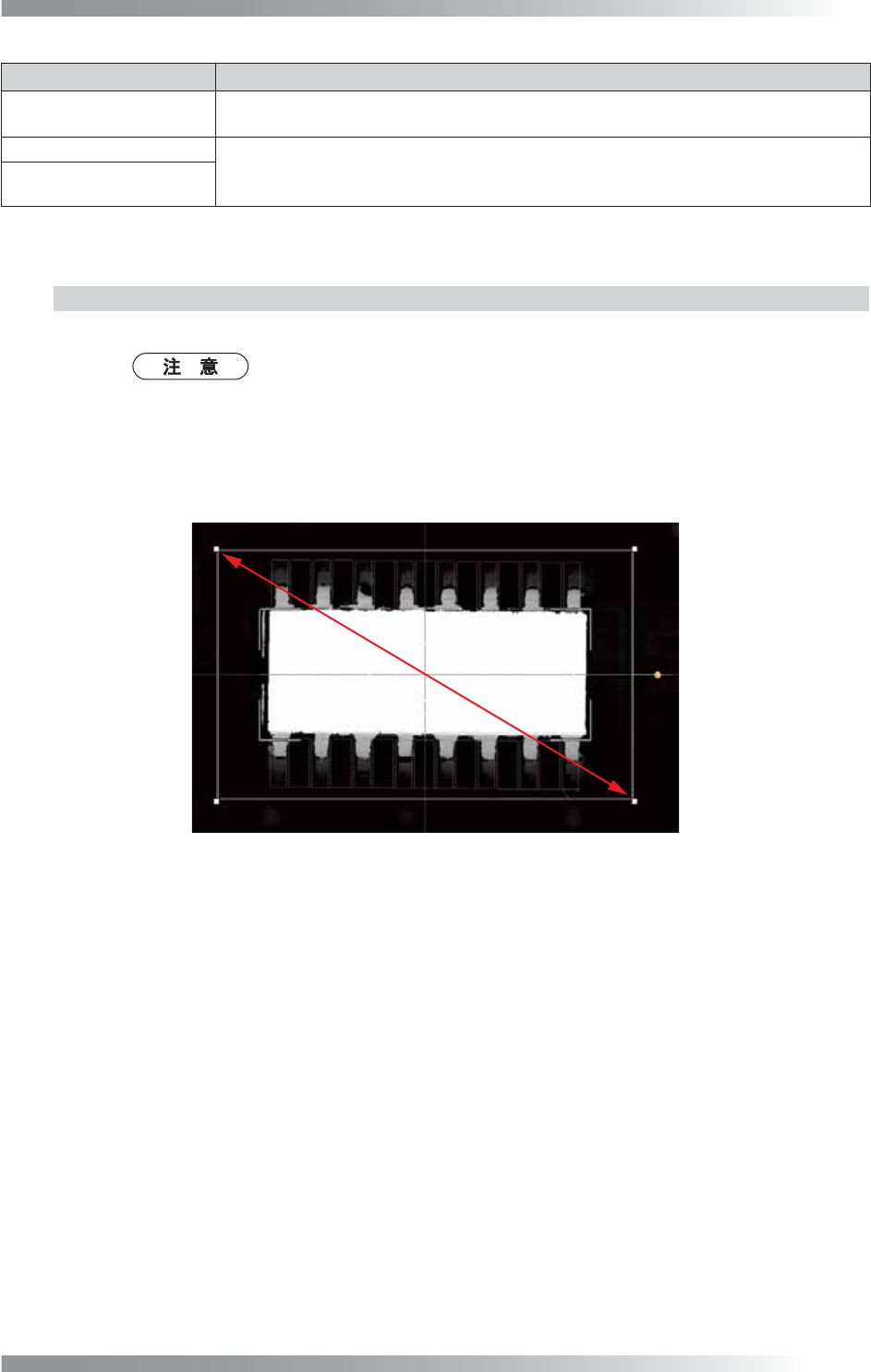

图 1-24 调整检测窗口
第4步： 调整Lower limit（下限）值和Upper limit（上限）值。
将Upper limit（上限）设置为255。设置清晰显示元件的Lower limit（下限）值。
第5步： 调整Top Ratio（顶部占比）、Bottom Ratio（底部占比）、Left Ratio（左侧占比）和
Right Ratio（右侧占比）上的值。
提高带有引脚（诸如IC芯片）的元件值。
