3D AOI Programming Manual
第 3 部分 检验算法
III-
75
3.3 Image List Match（图像分组比对）
3.3.1 检验概述
Image list match（图像分组比对）是一种使用多个模板图像进行图像比对的算法。
该算法可判断捕捉图像是否靠近先前注册的OK或NG图像组。
Image list match（图像分组比对）适用于处理漏检情况，即难以通过亮度值检验，或频繁出现误判
而无法调用检验的情况。
3.3.2 参数设置
图 3-11 对话框 （Version 1.0.0.0）
参数 说明
Image filter（图像过滤器） 选择能够清晰显示目标的灯光。
添加模板图像。
删除模板图像。
表 3-6 参数
参数 说明
A
匹配率显示在各个模板图像左下端。
A（OK图像组）模板图像中的最高匹配率显示为A的样本率。
同样地，B（NG图像组）模板图像中的最高匹配率显示为B的样本率。
B
A-B
显示A-B值。
如果数值为正数，则可以认定A（OK图像组）中存在最相似的图像。
表 3-7 良品范围设置
3D AOI Programming Manual
第 3 部分 检验算法
III-
76

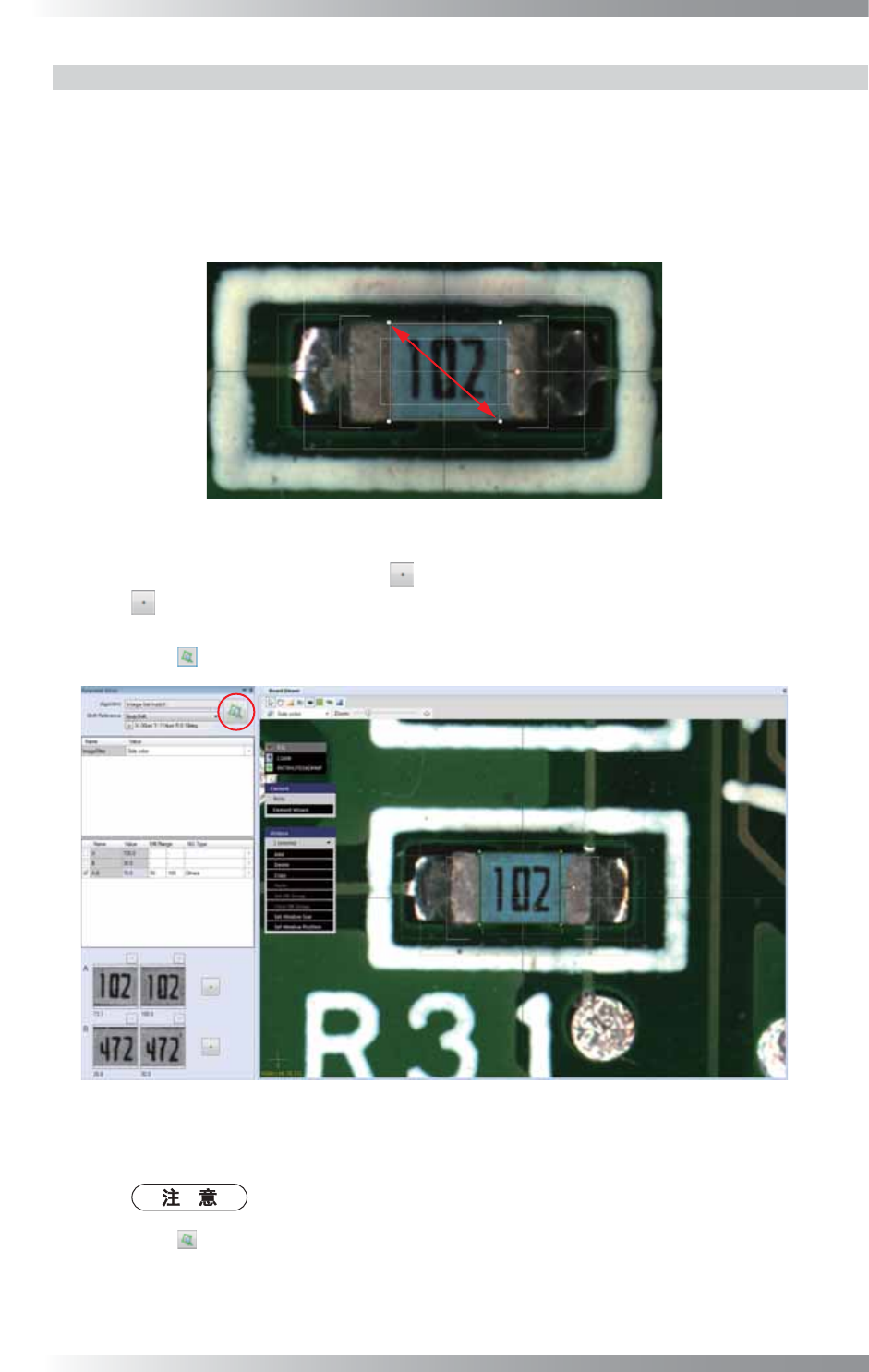

3.3.3 设置步骤
第1步： 从Algorithm（算法）下拉列表中选择Image list match（图像分组比对）。
第2步： 从Image filter（图像过滤器）下拉列表中选择可以使检验目标能够清晰显示的灯光。
第3步： 将检测窗口调整至与该元件尺寸相匹配。
图 3-12 调整检测窗口
第4步： 添加模板图像。点击A右侧上的 （+ 按钮）将图像添加至OK图像中，或点击B右侧上的
（+ 按钮）将其添加至NG图像内。
第5步： 点击 ，然后检查匹配率是否显示在每个模板的左下角。
图 3-13 检测检验目标
第6步： 如果样本值被判为NG时，指定样本值的OK Range（良品范围）并设置NG Type（NG类型）。
如果未执行该检查操作，请取消选中该项目。
第7步： 点击 图标，并检查检验是否顺利完成。
3D AOI Programming Manual
第 3 部分 检验算法
III-
77

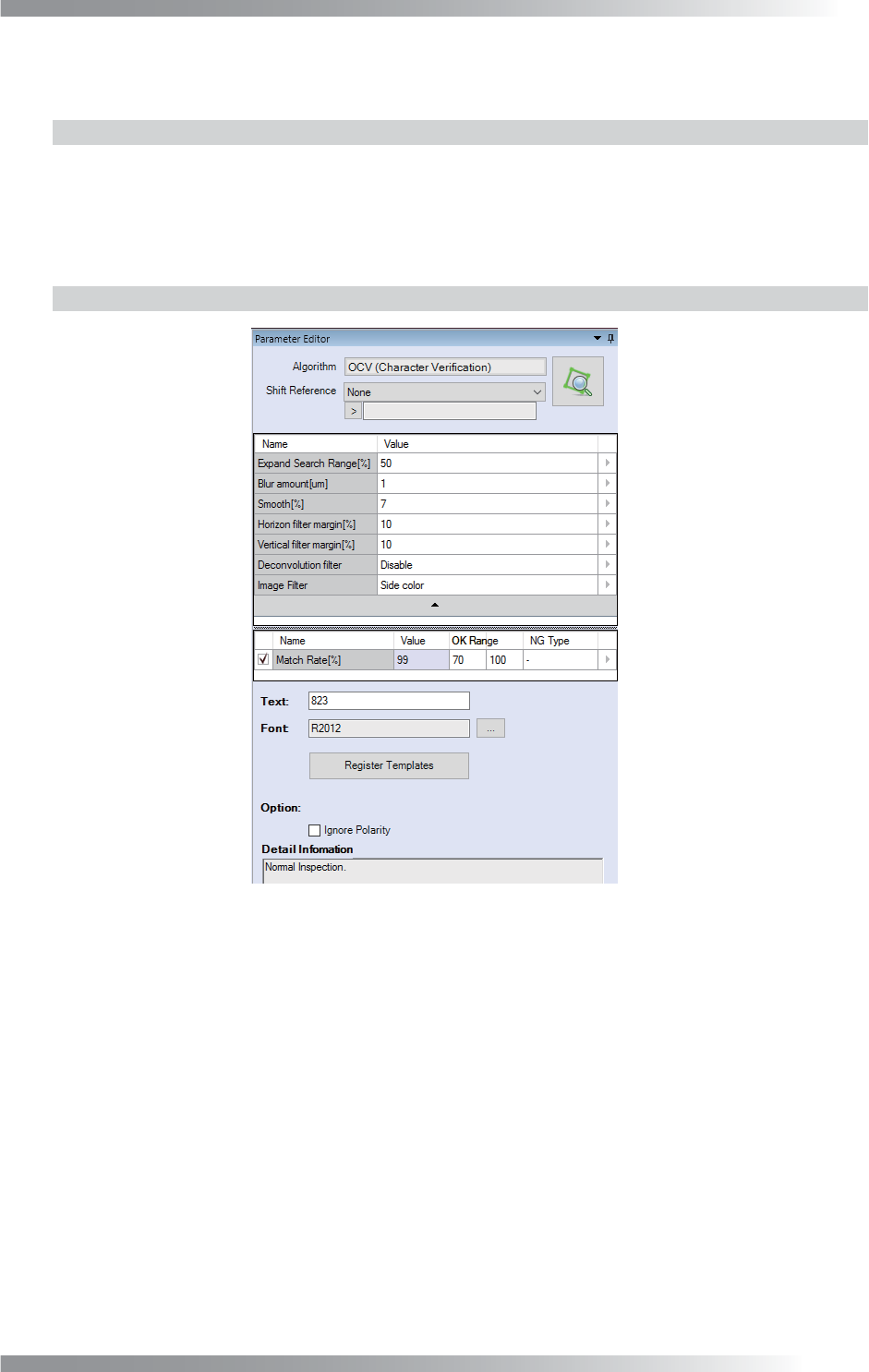

3.4 OCV
3.4.1 检验概述
OCV 是用来执行字符图像匹配的算法。
该算法将合格元件的字符图像注册为字体，通过图案匹配将其与捕捉到的字符图像进行比较。根据
匹配率来判断是OK还是NG。
OCV 适用于缺失和缺件检验。
3.4.2 参数设置
图 3-14 对话框 （Version 2.1.0.0）
