3D AOI Programming Manual
第 2 部分 检验数据
II-
132

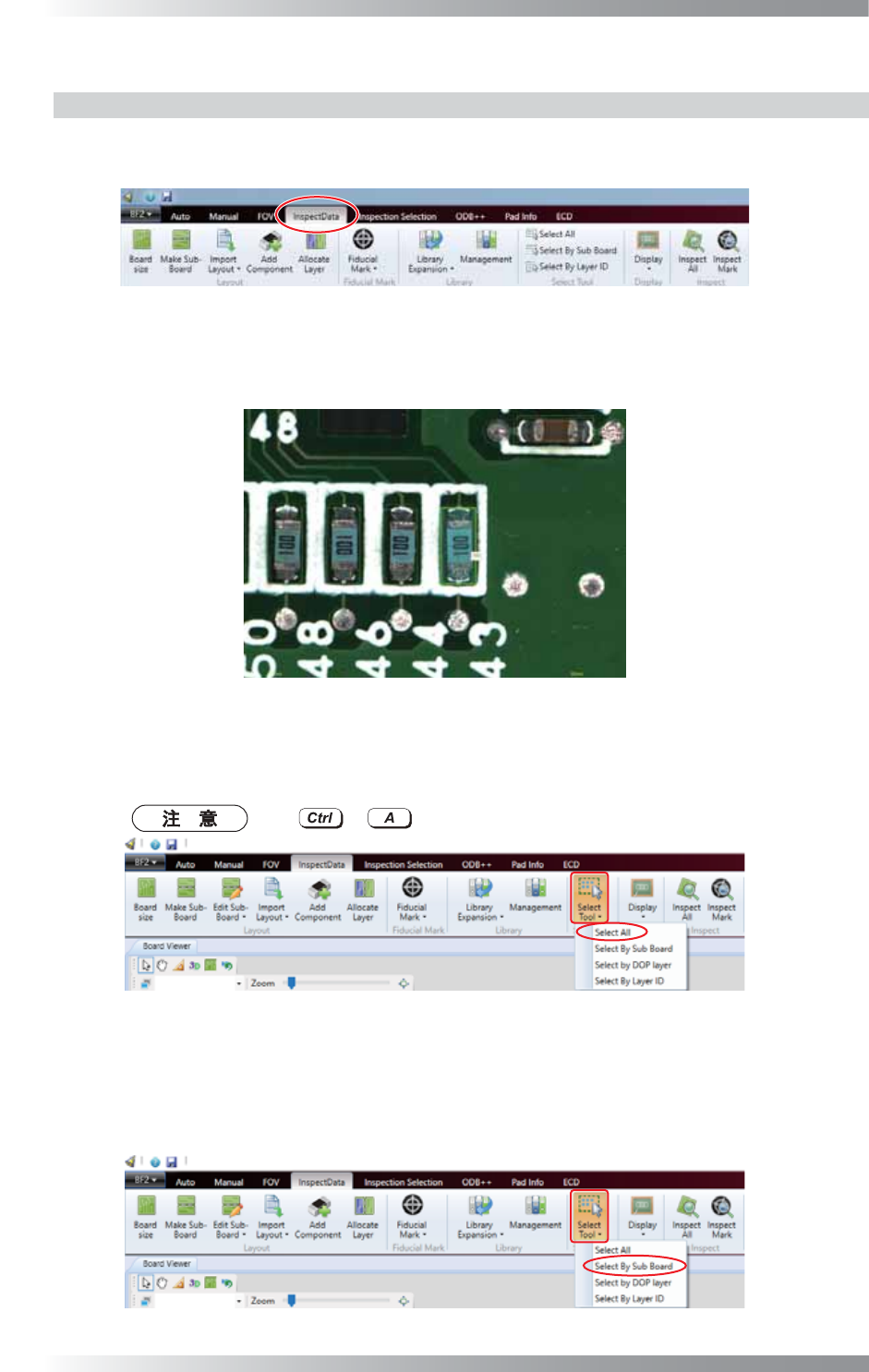

3.2 编辑元件数据
3.2.1 选择元件数据（电路板观察器）
下面说明如何从Board Viewer（电路板观察器）中选择元件数据。
第1步： 选择InspectData（检验数据）选项卡。
图 3-7 检验数据
第2步： 选择一个具体的元件数据
在Board Viewer（电路板观察器）中，点击一个元件数据或将鼠标箭头拖动到一个元件的周
围。所选元件数据将显示在绿色粗线框内。
图 3-8 选择一个具体的元件数据
选择所有元件数据
从InspectData（检验数据）选项卡中选择Select Tool（选择工具）组 > Select Tool（选
择工具） > Select All（全选）。
按下 + 也可以达到相同的操作效果。
图 3-9 选择所有元件数据
在所选子板里选择所有元件数据
从InspectData（检验数据）选项卡中选择Select Tool（选择工具）组 > Select Tool（选
择工具） > Select By Sub Board（按子板选择）。
将一个编码输入到Sub Board ID（子板ID）里然后点击OK（好）。
图 3-10 选择所选子板里的所有元件数据 1
3D AOI Programming Manual
第 2 部分 检验数据
II-
133

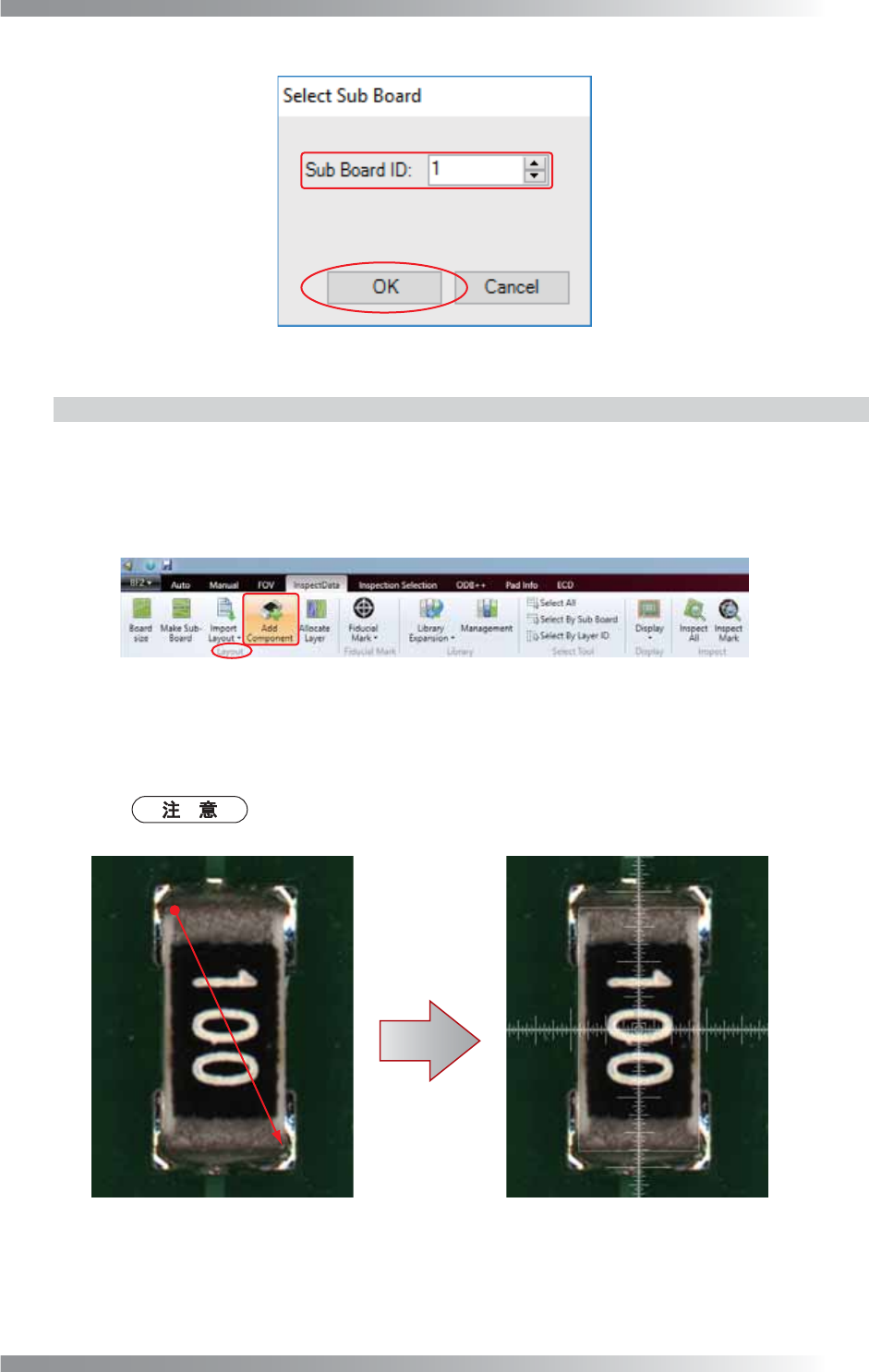

图 3-11 选择所选子板里的所有元件数据 2
3.2.2 添加元件数据
下面说明如何手动添加元件数据。
第1步： 从InspectData（检验数据）选项卡中选择Layout（布局）组 > Add Component（添加元
件）。
图 3-12 添加元件数据 1
第2步： 在需要添加元件数据的位置上拖动鼠标。
一个元件数据将被添加到白色十字线的中心点。
如果元件周围带有焊盘，请按对角方向将鼠标从焊盘一角拖动至另一角。随后元件
数据便会位于实装位置的中心。
ሼ啖ḽԄഴṾⲺж䀈ᤌࣞࡦሯ䀈Ⱦ 䳅ݹԬᮦᦤՐփӄᇔ㻻փ㖤ⲺѣᗹȾ
图 3-13 添加元件数据 2
3D AOI Programming Manual
第 2 部分 检验数据
II-
134
3.2.3 元件数据的跳过设置
下面说明如何对具体的元件数据进行跳过设置。
第1步： 参考3.1.1 选择元件数据（元件列表）或3.2.1 选择元件数据（电路板观察器），选择一
个元件数据。
第2步： 适合单个元件数据
点击Edit板左上角的 按钮。
适合多个元件数据
选择编辑板上的跳过。
䗖ড়ऩϾܗӊ᭄ 䗖ড়Ͼܗӊ᭄
图 3-14 元件数据的跳过设置
3.2.4 删除元件数据
下面说明如何删除元件数据。
第1步： 参考3.1.1 选择元件数据（元件列表）或3.2.1 选择元件数据（电路板观察器），选择一
个元件数据。
