3D AOI Programming Manual
第 3 部分 检验算法
III-
66
2.9.3 设置步骤
第1步： 从Algorithm（算法）下拉列表中选择Brightness statistic（亮度统计）。
如需通过其他算法使用相同的偏移信息，请在Shift Reference（偏移参考）的下拉
菜单中选择Body Shift（本体偏移）。
第2步： 从Image filter（图像过滤器）下拉列表中选择合适的灯光。
第3步： 选择在元件上的检测窗口。

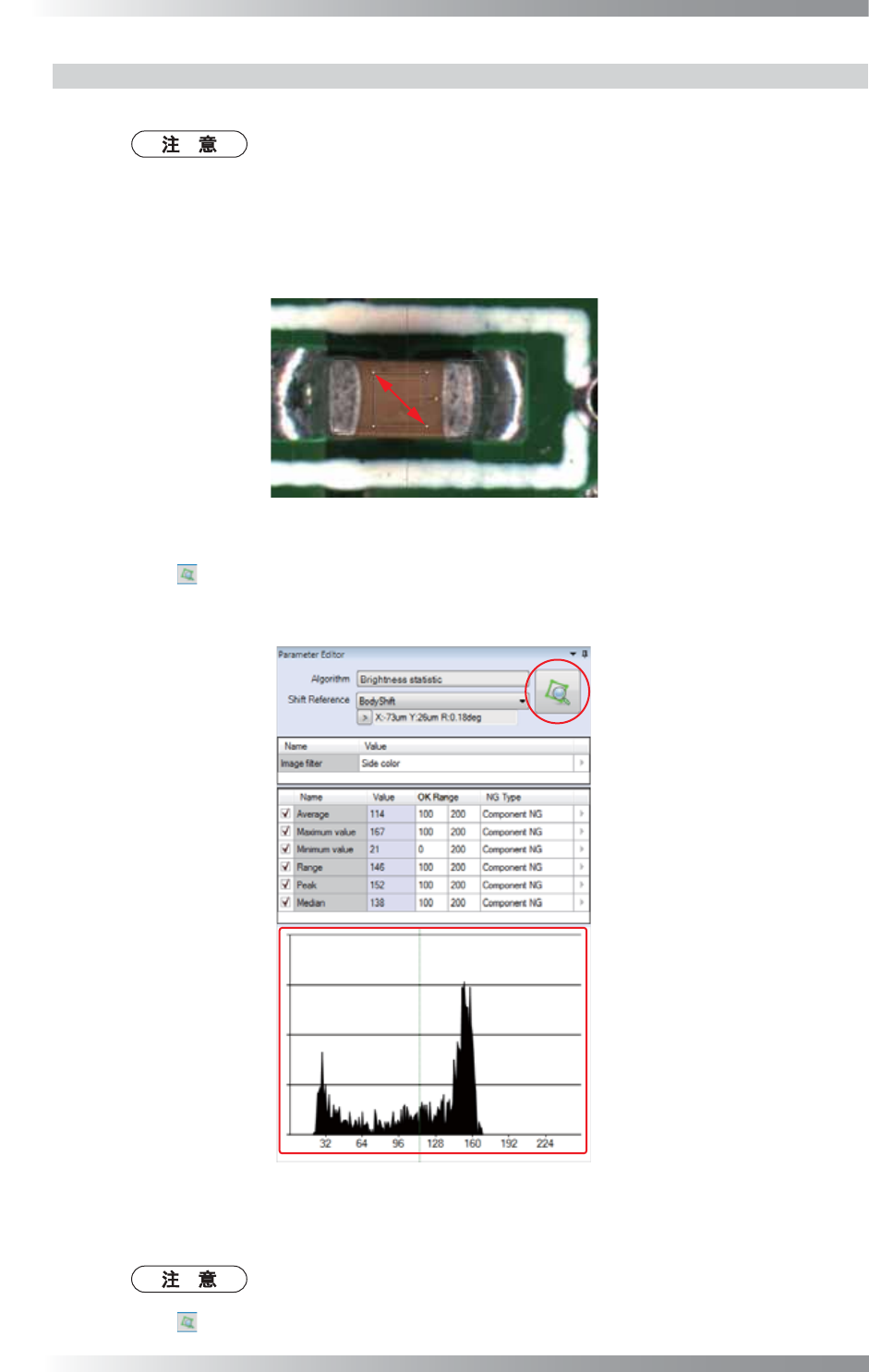

图 2-35 调整检测窗口
第4步： 点击 图标，并检查亮度值是否检测到。
被检测到的亮度值用柱状图显示在Parameter Editor（参数编辑器）的下方。
图 2-36 检测亮度值
第5步： 如果样本值被判为NG时，指定样本值的OK Range（良品范围）并设置NG Type（NG类型）。
如果未执行该检查操作，请取消选中该项目。
第6步： 点击 图标，并检查检验是否顺利完成。
3D AOI Programming Manual
第 3 部分 检验算法
III-
67
3 Pattern recognition（图案识别）
3.1 Figure Matching（图形匹配）
3.1.1 检验概述
Figure Matching（图形匹配）是计算指定图案与检测窗口图像之间的匹配率的算法。
Figure Matching（图形匹配）适用于极性检验。
3.1.2 参数设置

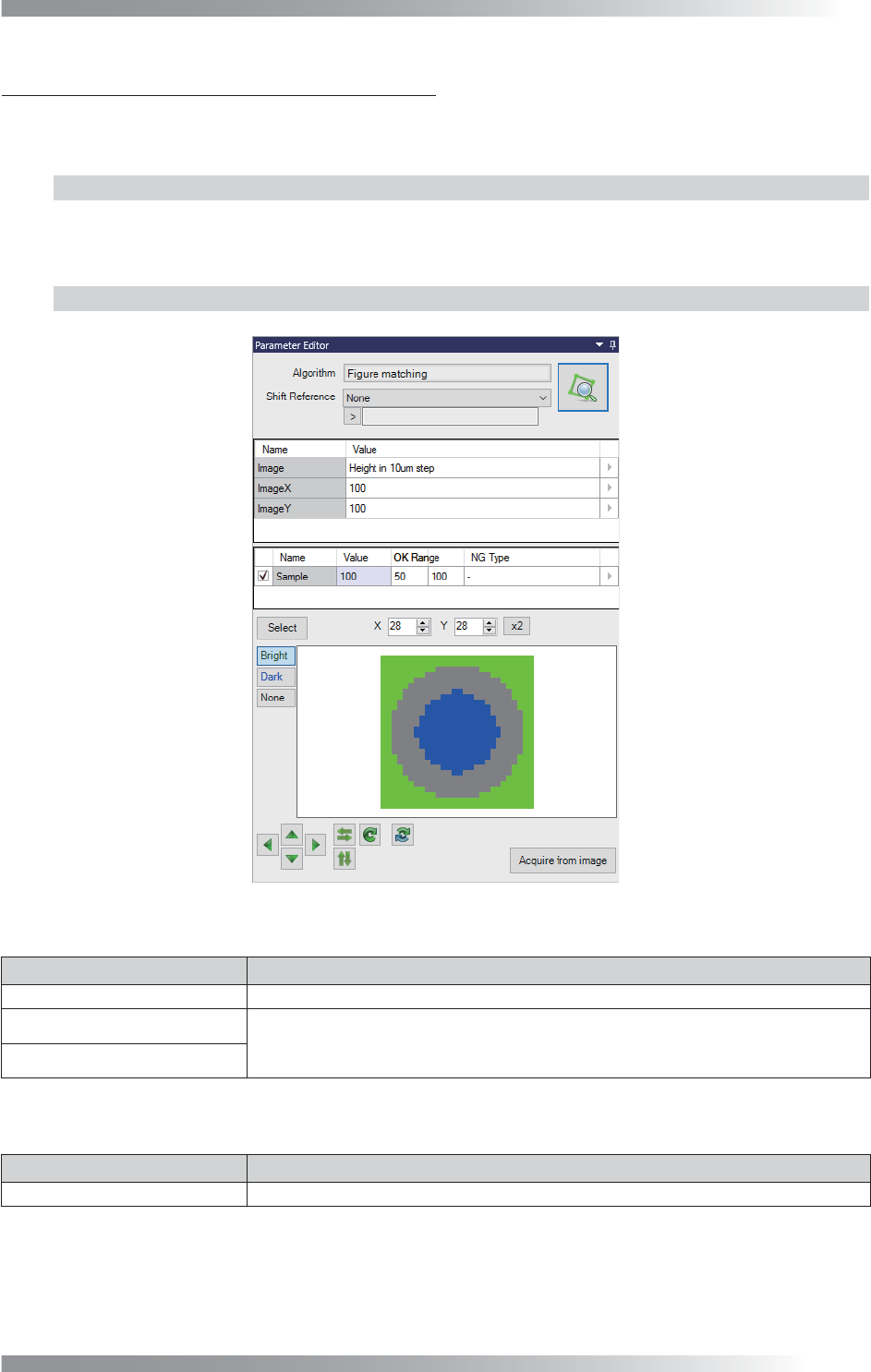

图 3-1 对话框 （Version 0.0.0.1）
参数 说明
Image（图像） 选择一种能清晰地显示检测目标的灯。
Image Size X（图像尺寸X）
用于检测与检测窗口中的设置图案高度匹配的区域。
将Image Size X（图像尺寸X）设置为40，Image Size Y（图像尺寸Y）设置为70，
检测宽度为40%、高度为70%的检测窗口中与设置图案高度匹配的区域。
Image Size Y（图像尺寸Y）
表 3-1 参数
参数 说明
Sample（样本） 规定指定图案与扫描图像之间的匹配率的可接受范围。
表 3-2 良品范围设置
3D AOI Programming Manual
第 3 部分 检验算法
III-
68
项目 说明
Select（选择） 从模板中选择一个图案。
X 规定X轴上的像素数量。
Y 规定Y轴上的像素数量。
x2 X和Y轴上的像素数量的双倍。
Bright（亮） 手动给图案添加亮度像素（绿色）。
Dark（暗） 手动给图案添加暗色像素（蓝色）。
None（无） 手动给图案添加无需被检测的像素（灰色）。
将图案转移到指定的方向。
将图案的X轴反转。
将图案的Y轴反转。
顺时针旋转图案90度。
交换亮像素（绿色）和暗像素（蓝色）。
Acquire from image
（从图像获取）
从当前图像获取图案。

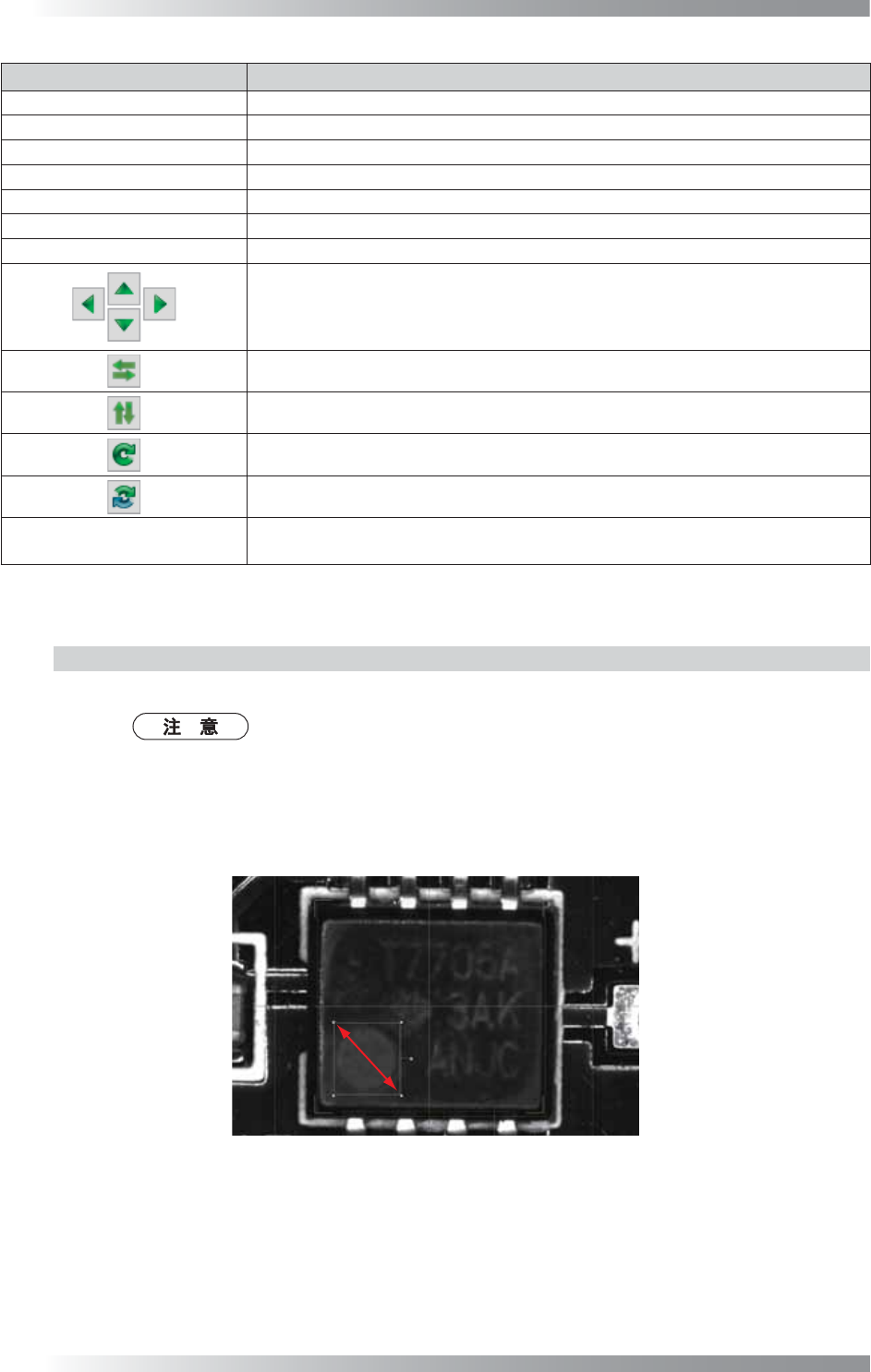

表 3-3 参数编辑器下方的项目说明
3.1.3 设置步骤
第1步： 从Algorithm（算法）列表中选择Figure Matching（图形匹配）。
如需通过其他算法使用相同的偏移信息，请在Shift Reference（偏移参考）的下拉
菜单中选择Body Shift（本体偏移）。
第2步： 从Image（图像）下拉列表中选择可以使检验目标能够清晰显示的灯光。
第3步： 将检测窗口调整至与检验目标相匹配，例如极性标记。
图 3-2 调整检测窗口
