3D AOI Programming Manual 第 3 部分 检验算法 III- 87 第5步： 点击OK Range（良品范围）单元。 图 3-30 OK Range（良品范围） 第6步： 将要注册的字符输入到Match what（匹配对象）的文本框内，然后点击对话框右上角的 按钮。 在Match what（匹配对象）里，如果没有勾选Use regular expressions（使用正则 表达式），两个特别的字符， “?” 和 …
3D AOI Programming Manual
第 3 部分 检验算法
III-
86
第3步： 将检测窗口调整至包围该字符。
图 3-27 调整检测窗口
第4步： 用鼠标将位于检测窗口侧边上的黄点移到要注册字符的底端。
图 3-28 调整检测窗口角度
↙⺤ 䭏䈥
〱ࡦᴶжѠᆍㅜⲺ䗯р
图 3-29 纠正角度
3D AOI Programming Manual
第 3 部分 检验算法
III-
87

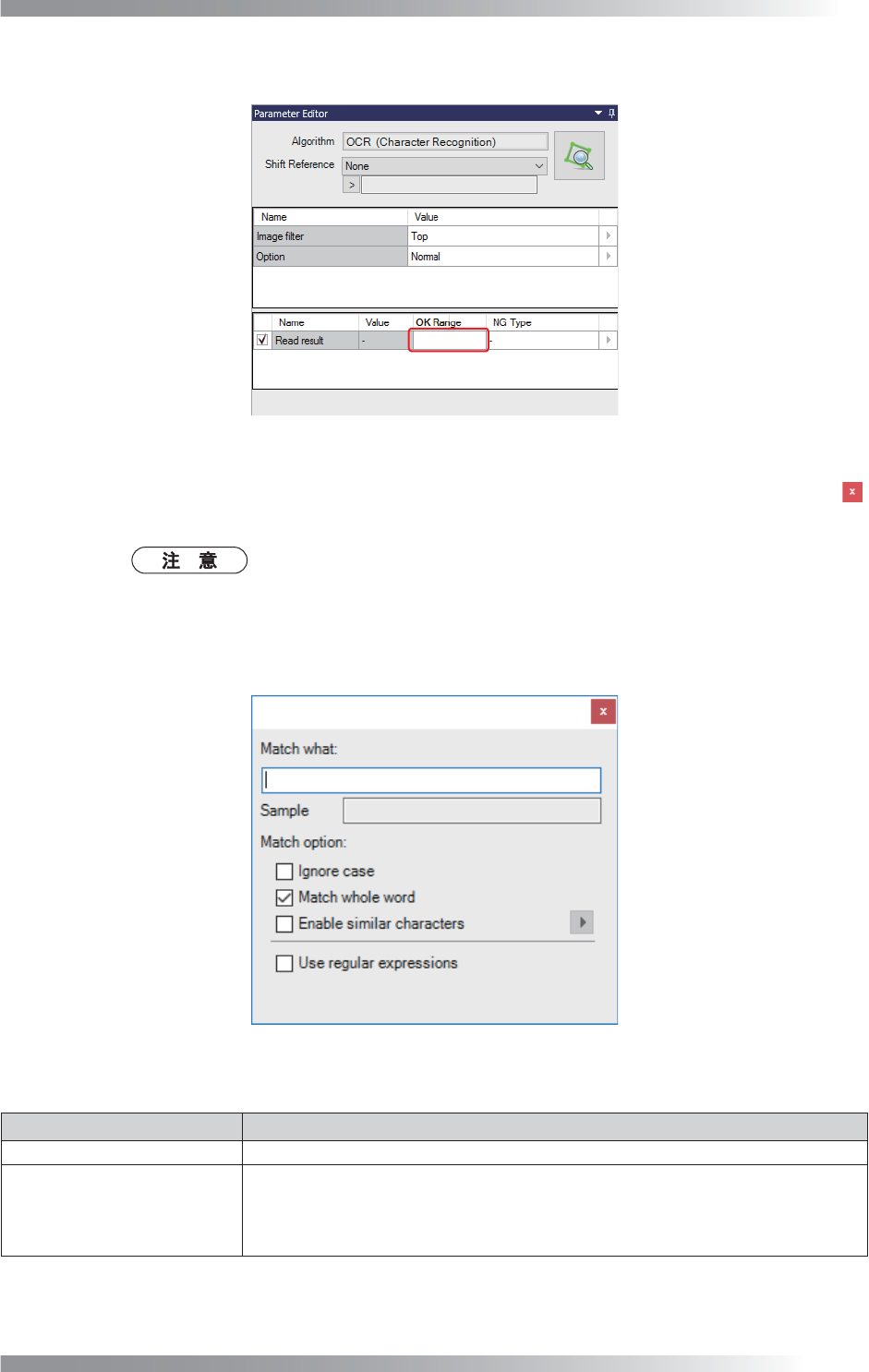

第5步： 点击OK Range（良品范围）单元。
图 3-30 OK Range（良品范围）
第6步： 将要注册的字符输入到Match what（匹配对象）的文本框内，然后点击对话框右上角的
按钮。
在Match what（匹配对象）里，如果没有勾选Use regular expressions（使用正则
表达式），两个特别的字符， “?” 和 “*”，可以用来识别。“？”匹配任何单
个字符。“*”匹配任何长度大于0的字符。
例如，a?C 匹配 aac、abc、acc, 等。
a*c 除以上匹配外还匹配ac、 aaac、abac等。
图 3-31 Match what（匹配对象）
项目 说明
Ignore case（忽略大小写） 忽略大小写。
Match whole word
（整个单词匹配）
只有当字符与注册字符完全匹配时，检查结果才OK。
例如，将23输入到Match what（匹配对象）中，检测到1234时，如果勾选Match
whole word（整个单词匹配），则检查结果为NG。
如果没有勾选Match whole word（整个单词匹配），检查结果变成OK。
3D AOI Programming Manual
第 3 部分 检验算法
III-
88
项目 说明
Enable similar characters
（启用类似字符）
当算法误识别类似字符时，如1（壹）和I，或者0（零）和O，使用该项目。启用
功能时，无论识别到什么字符，检验结果均为OK。
设置类似字符，点击
显示如下所示的对话框。
图 3-32 类似字符设置
将带有括号的类似字符输入到文本框中，然后按
。
例如，记入0和o，输入（oO）。
删除注册的类似字符，点击回收站按钮 （
）。
Use regular expressions
（使用正则表达式）
如果勾选，正则表达式可以用于识别。
例如，当 123[0-9] 被输入到Match what（匹配对象）时，无论从1230到
1239哪个数字被识别，检查结果变成OK。
表 3-13 说明
第7步： 样本值变成NG时设置NG Type（NG类型）。
第8步： 点击 图标，并检查检验是否顺利完成。
图 3-33 确认结果
