3D AOI Programming Manual 第 3 部分 检验算法 III- 44 2.1.3 设置步骤 第1步： 从Algorithm（算法）下拉列表中选择Find Plane（找平面）。 如需通过其他算法使用相同的偏移信息，请在Shift Reference（偏移参考）的下拉 菜单中选择Body Shift（本体偏移）。 第2步： 如果在选项中选择查找 将检测窗口调整至与该元件尺寸相匹配。 图 2-3 调整检测窗口 1 如果…
3D AOI Programming Manual
第 3 部分 检验算法
III-
43
参数 说明
Option
（选项）
Find（查找） 自动检测检测窗口中的平面并将其设置为检验范围。
All（全部） 将整个检测窗口指定为检验范围。
Min Area（最小区域）
只有在Option（选项）中选择Find（查找）才有此项功能。
规定要使用检查窗口大小的百分比自动检测的最小平面表面尺寸。如果百分比比
规定值小，则平面无法检测到。只有在选项中选择Find（查找）才有此项功能。
Height Image（高度图像） 只有Saki工程师才能修改此项。不要随意修改此设置。
表 2-1 参数
参数 说明
Height（高度）
规定了被检测平面中心高度的可接受范围。如果在Option（选项）中选择了All
（全部），则其规定了检测窗口中心高度的可接受范围。
Area（面积）
规定在检测窗口中的已检测的平面区域百分比的可接受范围。如果在Option（选
项）中选择了Find（查找），则其规定了检测窗口的突出区域尺寸的可接受范
围。 如果在Option（选项）中选择了All（全部），则样本值总是设置为100。
Inclination X（X倾斜度） 指定已检测元件在X轴方向上可接受的倾角范围。
Inclination Y（Y倾斜度） 指定已检测元件在Y轴方向上可接受的倾角范围。
Height Max（最大高度）
如果在Option（选项）中选择了Find（查找），则自动检测平面中最大高度的像
素值作为样本值输出。
如果在Option（选项）中选择了All（全部），则检测窗口中最大高度的像素值作
为样本值输出。
表 2-2 良品范围设置1

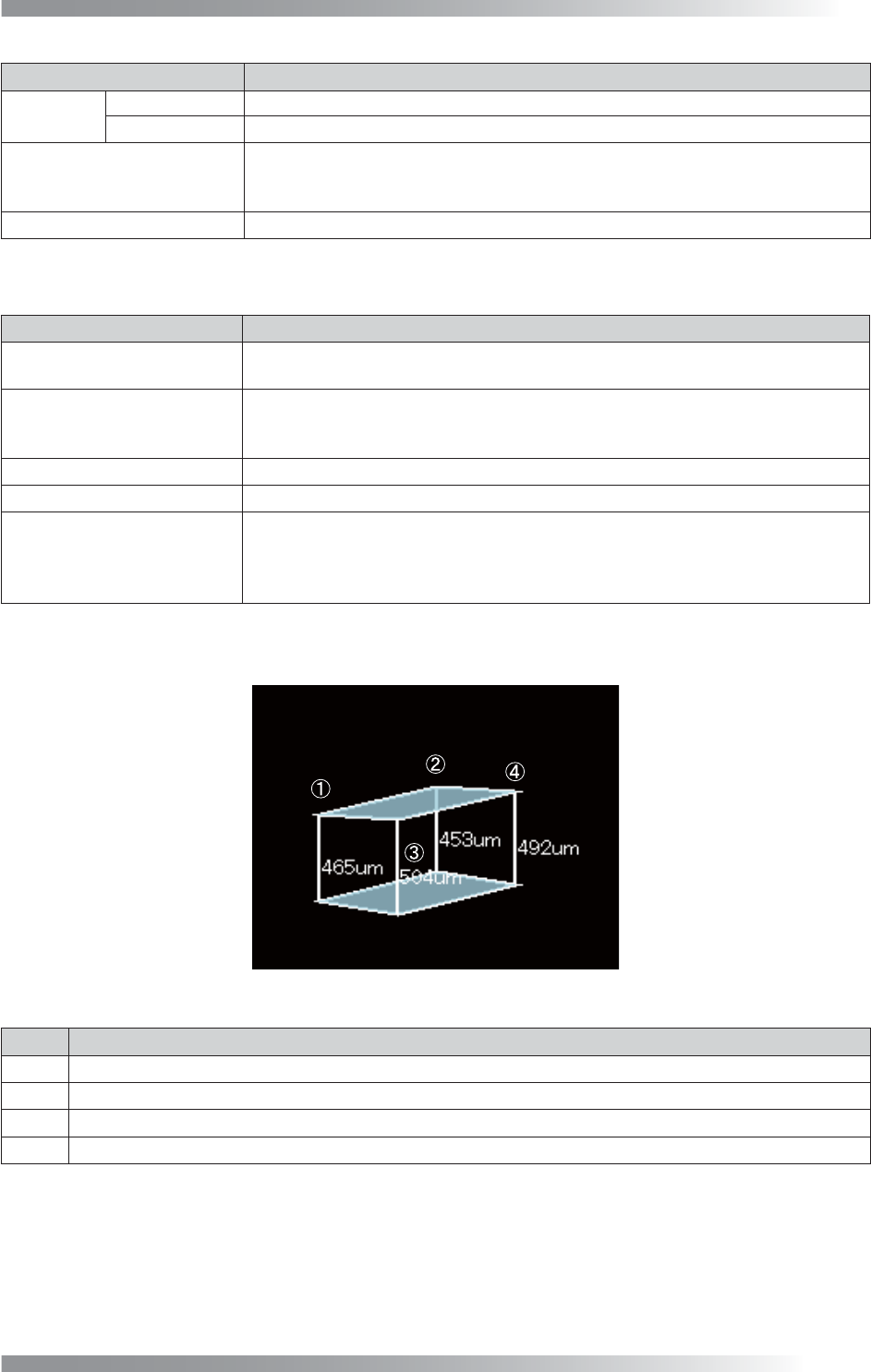

图 2-2 对话框2（Version 1.0.0.0）
参数 说明
1
[Height（高度）]样本值
2
[Height（高度）]样本值 + [Inclination X（X倾斜度）]样本值
3
[Height（高度）]样本值 + [Inclination Y（Y倾斜度）]样本值
4
[Height（高度）]样本值 + [Inclination X（X倾斜度）]样本值 + [Inclination Y（Y倾斜度）]样本值
表 2-3 良品范围设置2
3D AOI Programming Manual
第 3 部分 检验算法
III-
44
2.1.3 设置步骤
第1步： 从Algorithm（算法）下拉列表中选择Find Plane（找平面）。
如需通过其他算法使用相同的偏移信息，请在Shift Reference（偏移参考）的下拉
菜单中选择Body Shift（本体偏移）。
第2步： 如果在选项中选择查找
将检测窗口调整至与该元件尺寸相匹配。

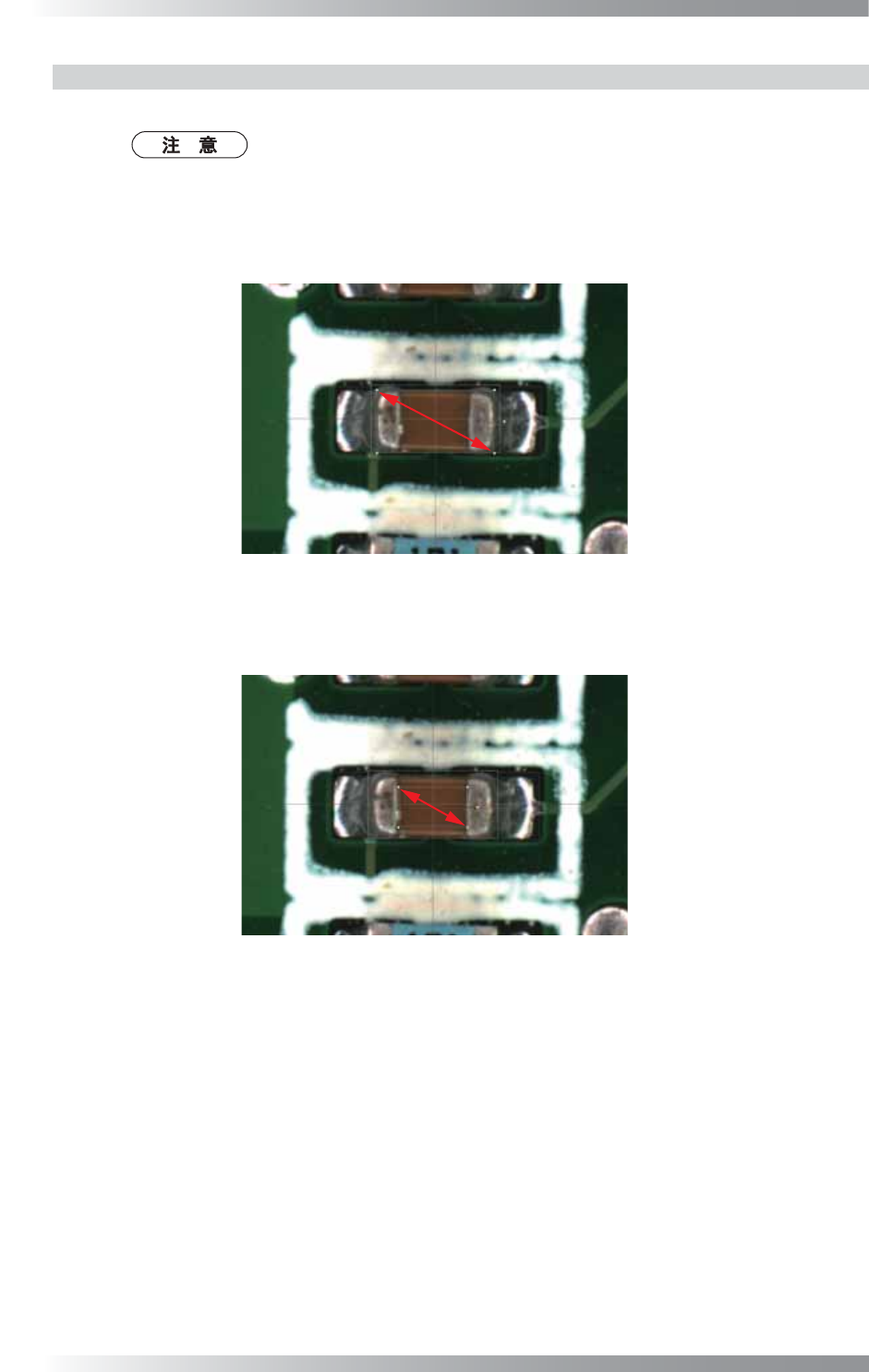

图 2-3 调整检测窗口 1
如果在选项中选择全部
将检测窗口调整至与元件的平面相匹配。
图 2-4 调整检测窗口 2
3D AOI Programming Manual
第 3 部分 检验算法
III-
45

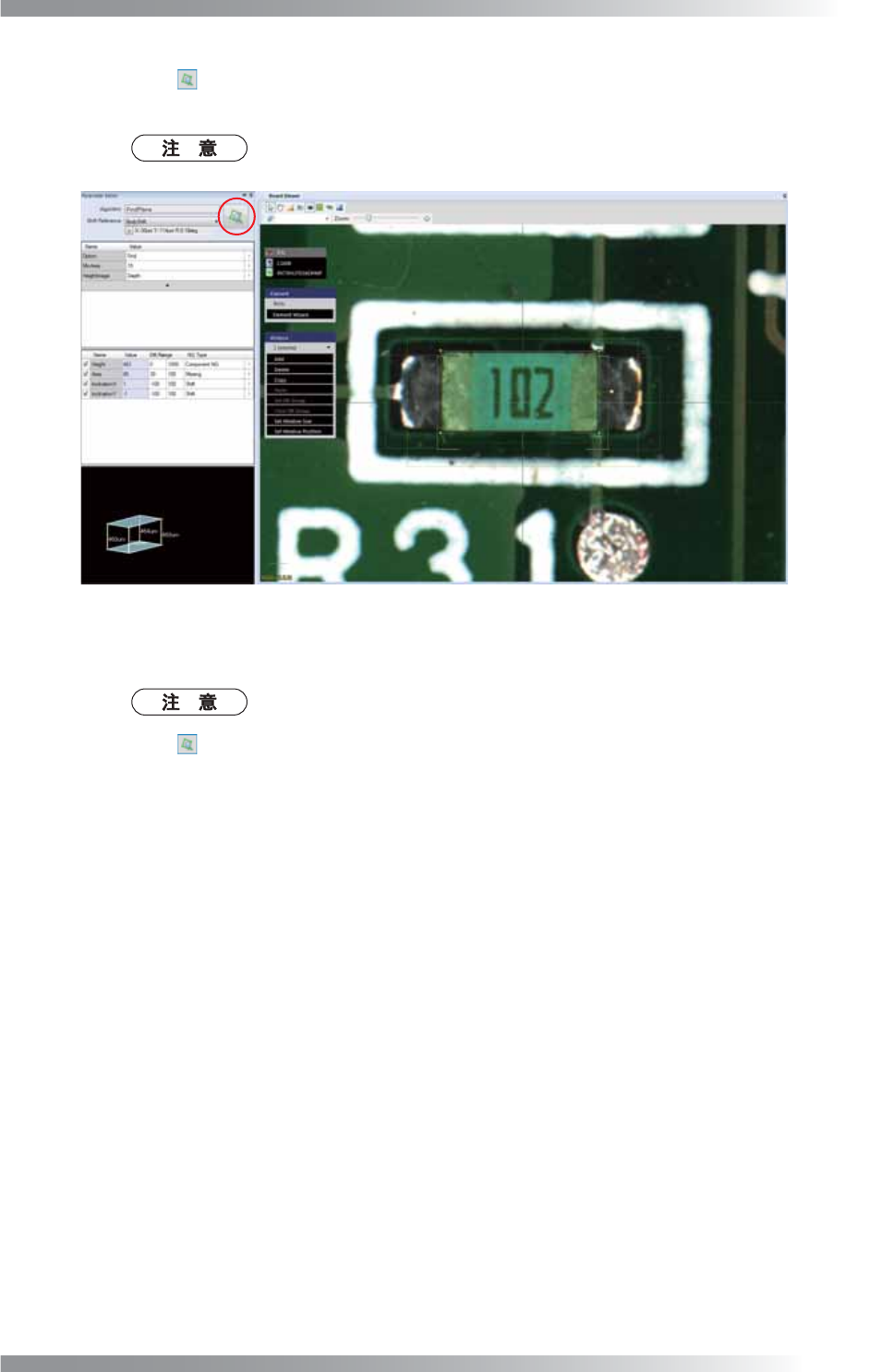

第3步： 点击 图标，并检查是否检测到元件。
计算元件高度和X轴与Y轴的倾斜度。
检测窗口的检验目标区域显示为绿色。
图 2-5 检测元件
第4步： 如果样本值被判为NG时，指定样本值的OK Range（良品范围）并设置NG Type（NG类型）。
如果未执行该检查操作，请取消选中该项目。
第5步： 点击 图标，并检查检验是否顺利完成。
