8.2 调试模式设置
第1步： 点击窗口左上方的BF2按钮打开菜单，然后点击BF2 Option（BF2选项）。
图 8-2 调试模式设置 1
第2步： 显示以下对话框。
点击Auto Mode（自动模式）。
图 8-3 调试模式设置 2
第3步： 显示以下对话框。
选择Output Inspection Result（输出检验结果），然后把Debug Mode（调试模式）的切换开关设
置为ON（开）。
图 8-4 调试模式设置 3
II-
235
3D AOI Programming Manual
第 2 部分 检验数据
第4步： 点击Debug Mode（调试模式）切换开关下方的Detail Setting（详细设置），进行详细项目的设
置。
如有需要则进行设置步骤。详细设置请见下表。
项目 说明
Set machine judgment to OK when
False Call selected
（选择误判时，把机器判断设置为OK）
调试模式下，检验结果判定为误判时，把机器判断设置为OK。
这种情况下，元件视为OK。
表 8-2 调试模式设置
第5步： 如果在自动模式下检测到NG结果，则自动模式停止，显示调试模式界面。
8.3 调试检验数据
在调试模式界面，可以调试检验数据。
如有需要，则参考1.10 调整检查参数对检验数据进行调试。
8.4 检验结果的人工判断
在调试模式界面，可以判断检验数据。
在调试模式运行界面中，点击任意判断按钮。
有关详细信息，请参考表8-3。
判断电路板的所有NG窗口，或点击No Judge（不判断） 终止调试模式，返回自动模式。
图 8-5 检验结果的人工判断 1
II-
236
3D AOI Programming Manual
第 2 部分 检验数据
项目 说明
No Judge（不判断）
如果只想执行检验数据调试的话，不需要人工判断。如果不执行人工判断，
则点击不判断。
Board OK（电路板OK）

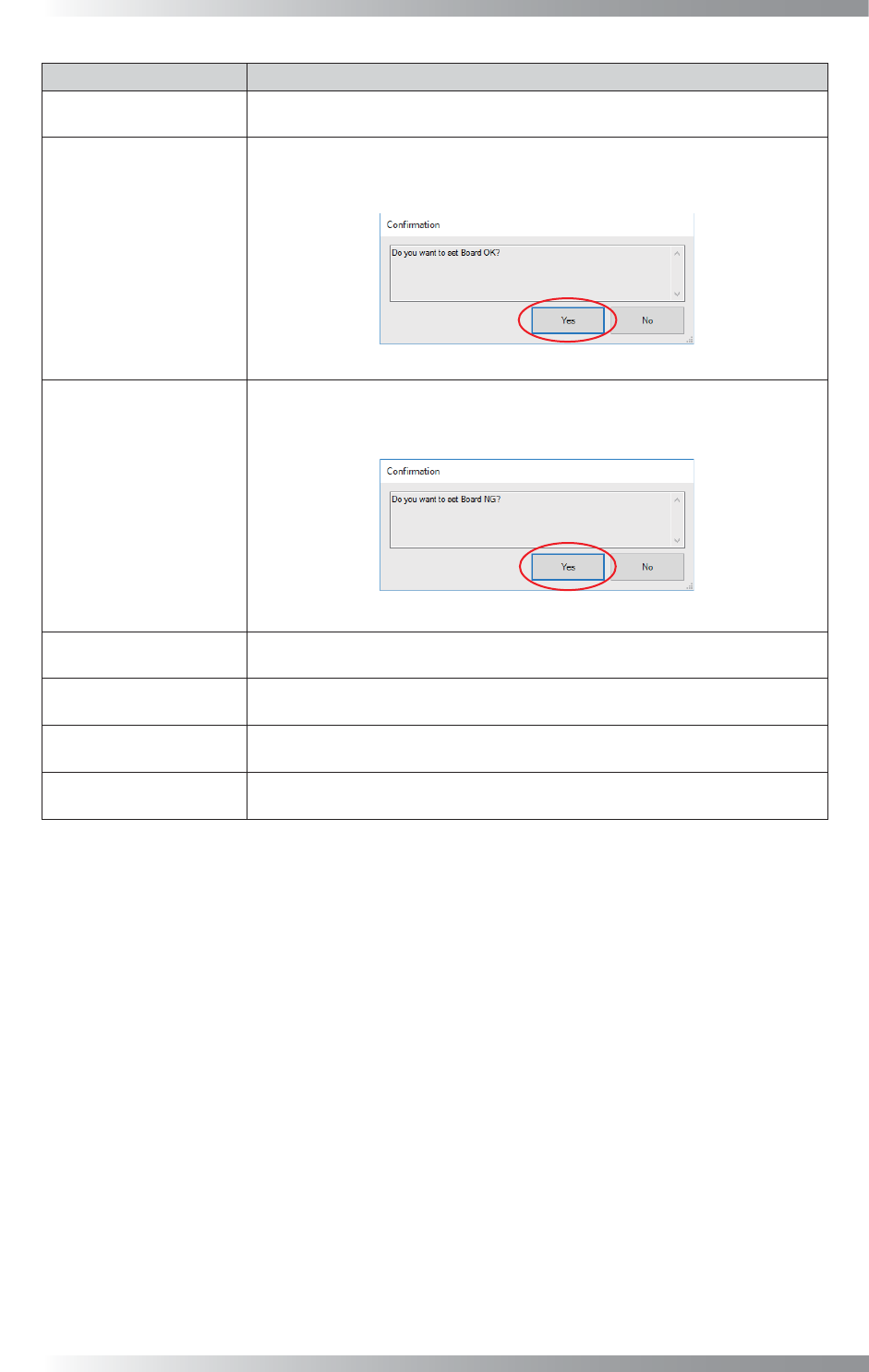

一次性判定当前所有电路板为误判。
点击Board OK（电路板OK）。显示以下对话框。
点击Yes（是）退出调试模式，重启自动模式。
图 8-6 检验结果的人工判断 2
Board NG（电路板NG）
一次性判定当前所有电路板为NG。
点击Board NG（电路板NG）。显示以下对话框。
点击Yes（是）退出调试模式，重启自动模式。
图 8-7 检验结果的人工判断 3
Component OK（元件OK）
一次性判定当前所有电路板为误判。
如果有其他NG元件，则界面切换至下一元件的调试模式界面。
Component NG（元件NG）
一次性判定当前所有元件为误判。
如果有其他NG元件，则界面切换至下一元件的调试模式界面。
OK（合格）
如果当前窗口的检验结果为NG，但电路板实际上良好时则点击OK。
如果有其他NG窗口，则窗口切换至下一NG窗口。
NG（不合格）
如果检验结果为NG而实际发现电路板的确有缺陷，则点击此按钮。
如果有其他NG窗口，则界面切换至下一元件的调试模式界面。
表 8-3 说明
