II- 243 3D AOI Programming Manual 第 2 部分 检验数据 第4步： 确认元件是否添加至Exchange LinkID List（交换数据库列表）选项卡。 图 9-14 数据库ID重新分配设置 4 9.2.4 视野文件的分配 可从现有视野文件列表中，为每次选择性检查合适的视野设置。 加载选择性检查设置文件时，分配的视野文件也一起加载。 第1步： 加载选择性检查文件，点击Inspection Selecti…
II-
242
3D AOI Programming Manual
第 2 部分 检验数据
9.2.3 数据库ID重新分配元件的设置
该设置可将任何数据库ID设置到元件上。
通过这一设置，可将多个检验库应用到一个元件。
数据库ID重新分配元件以蓝色显示在Exchange LinkID List（交换数据库列表）选项卡和Board
Viewer（电路板观察器）。
第1步： 加载选择性检查设置，然后选择Exchange LinkID List（交换数据库列表）选项卡。
显示要重新分配数据库ID的所有元件的列表。
图 9-11 数据库ID重新分配设置 1
第2步： 在Board Viewer（电路板观察器）中选择要重新分配数据库ID的元件。
显示弹出菜单，然后选择Add to Exchange LinkID List（添加到交换数据库列表）。
图 9-12 数据库ID重新分配设置 2
第3步： 显示以下对话框。
在下拉菜单中选择要重新分配的数据库ID，然后点击OK（好）。
图 9-13 数据库ID重新分配设置 3
II-
243
3D AOI Programming Manual
第 2 部分 检验数据
第4步： 确认元件是否添加至Exchange LinkID List（交换数据库列表）选项卡。
图 9-14 数据库ID重新分配设置 4
9.2.4 视野文件的分配
可从现有视野文件列表中，为每次选择性检查合适的视野设置。
加载选择性检查设置文件时，分配的视野文件也一起加载。
第1步： 加载选择性检查文件，点击Inspection Selection File List（选择性检查文件列表）的
FOV file（视野文件）一栏。
当视野文件栏的设置为not set（不设置）时使用默认视野 。
图 9-15 视野文件的分配
9.2.5 子板镜像
将选择性检查设置从一个子板镜像到另一个子板。
此功能默认为启用。
不使用该功能时去掉勾选Mirror Sub Board（镜像子板）。
图 9-16 子板镜像
II-
244
3D AOI Programming Manual
第 2 部分 检验数据
9.3 选择选择性检查
9.3.1 手动选择

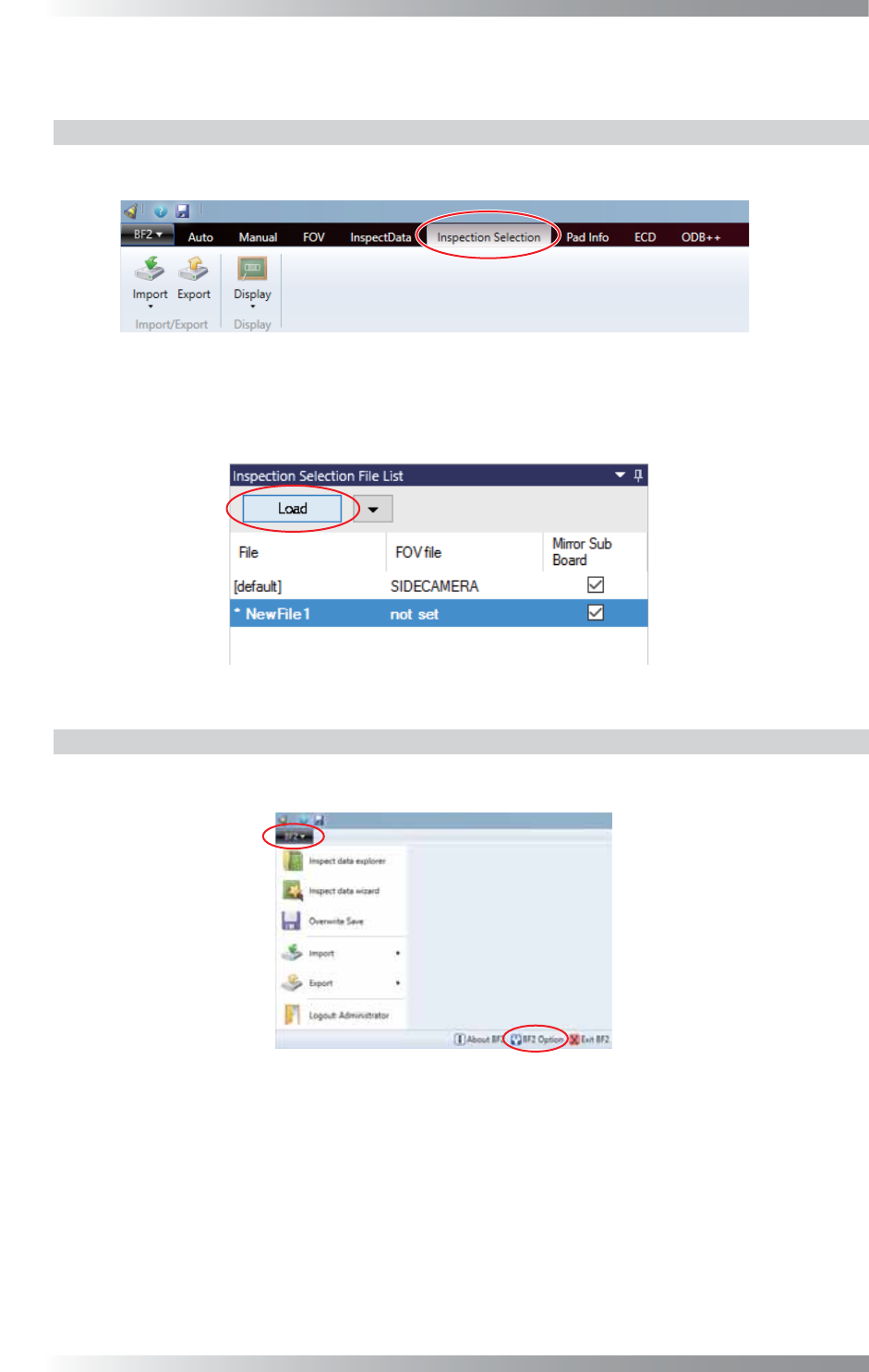

第1步： 打开检验数据，设置选择性检查，然后选择Inspection Selection（选择性检查）选项卡。
图 9-17 手动选择 1
第2步： 选择任意选择性检查设置，然后点击Load（加载）。
加载所选设置。
图 9-18 手动选择 2
9.3.2 自动选择
第1步： 点击窗口左上方的BF2按钮打开菜单，然后点击BF2 Option（BF2选项）。
图 9-19 自动选择 1
