II- 261 3D AOI Programming Manual 第 2 部分 检验数据 Ẕ⌟ऎඳ ݇ѢẔ⌟ऎඳⱘߛಯ䖍ᔶˈҹϟᚙމϟ᮴⊩Ẕ⌟ࠄܗӊDŽ བᵰ䕗䭓ⱘ䖍Ѣ 0D[VL]H>P@˄᳔ሎᇌ >P@˅ DŽ བᵰ䕗ⷁⱘ䖍ᇣѢ 0LQVL]H>P@˄᳔ᇣሎᇌ >P@˅ DŽ 图 10-26 最小尺寸和最大尺寸 +HLJKW7KUHVKROGB7RS> μ P@ δ儎ᓜ䰾ٲ B…
II-
260
3D AOI Programming Manual
第 2 部分 检验数据
项目 说明
Image（图像）
选择下述中用于Height Threshold_Top[μm]（高度阈值_顶部[μm]）和Height Threshold_
Bottom[μm]（高度阈值_底部[μm]）的2D图像。
选择透过通孔以及比检测目标有更高亮度值的焊锡的图像。默认值为Top（顶部）。
Resolution
（分辨率）
指定检验分辨率。
选择1/4时，以1/4的分辨率执行检验。
可选1/4、1/8、和 1/16。
如果选择较小数值，则分辨率低，但缩短了检验时间。
默认值为1/4。
Min size[μm]
（最小尺寸[μm]）
指定最小检测尺寸。
不检测比该数值小的元件。
根据检验目标调整数值。有关详情，请参考表10-26。
Max size[μm]
（最大尺寸[μm]）
指定最大检测尺寸。
不检测比该数值大的元件。
根据检验目标调整数值。有关详情，请参考表10-26。
Max detection num
（最大检测数量）
指定最高检测数量。
当检测数量超过设定值时停止检测。
默认值为150，最大值为 300。
Height Threshold_
Top[μm]（高度阈
值_顶部[μm]）
指定高度检测的上限值。
这是防止因高度噪点等原因造成误判的参数。
最大设定值为20000μm。有关详情，请参考表10-27。
Height Threshold_
Bottom[μm]（高度
阈值_底部[μm]）
指定高度检测的下限值。
这是防止因丝印层等原因造成误判的参数。
最大设定值为0μm。有关详情，请参考表10-27。
FilterScale
（过滤表）
指定噪点过滤范围。
设置噪点过滤器的强度，防止由于少量噪点、位置稍稍错位等造成的误判。
可选No Use（不使用）、3x3、5x5、7x7、和9x9。
数值越大，过滤器的强度越大，可以消除噪点。
默认值为7x7。
Stdev calculation
area（%）
（标准差计算区域
（%））
指定Height Stdev（高度标准差）的计算方法。
按升序重新安排检测区域每一像素的高度，仅使用顶部高度计算Height Stdev（高度标准
差），多出的元件和噪点的分离即变得简单。
默认值为70%，按升序分类后，高度的70%或以上用于计算Height Stdev（高度标准差）。
ా⚍
䇃ᬒܗӊ
䅵ㅫ催ᑺ
ᷛޚᏂⱘ
㣗ೈ
催ᑺ
ᰃᘦᅮⱘ
催ᑺ
ϡᰃᘦᅮⱘ

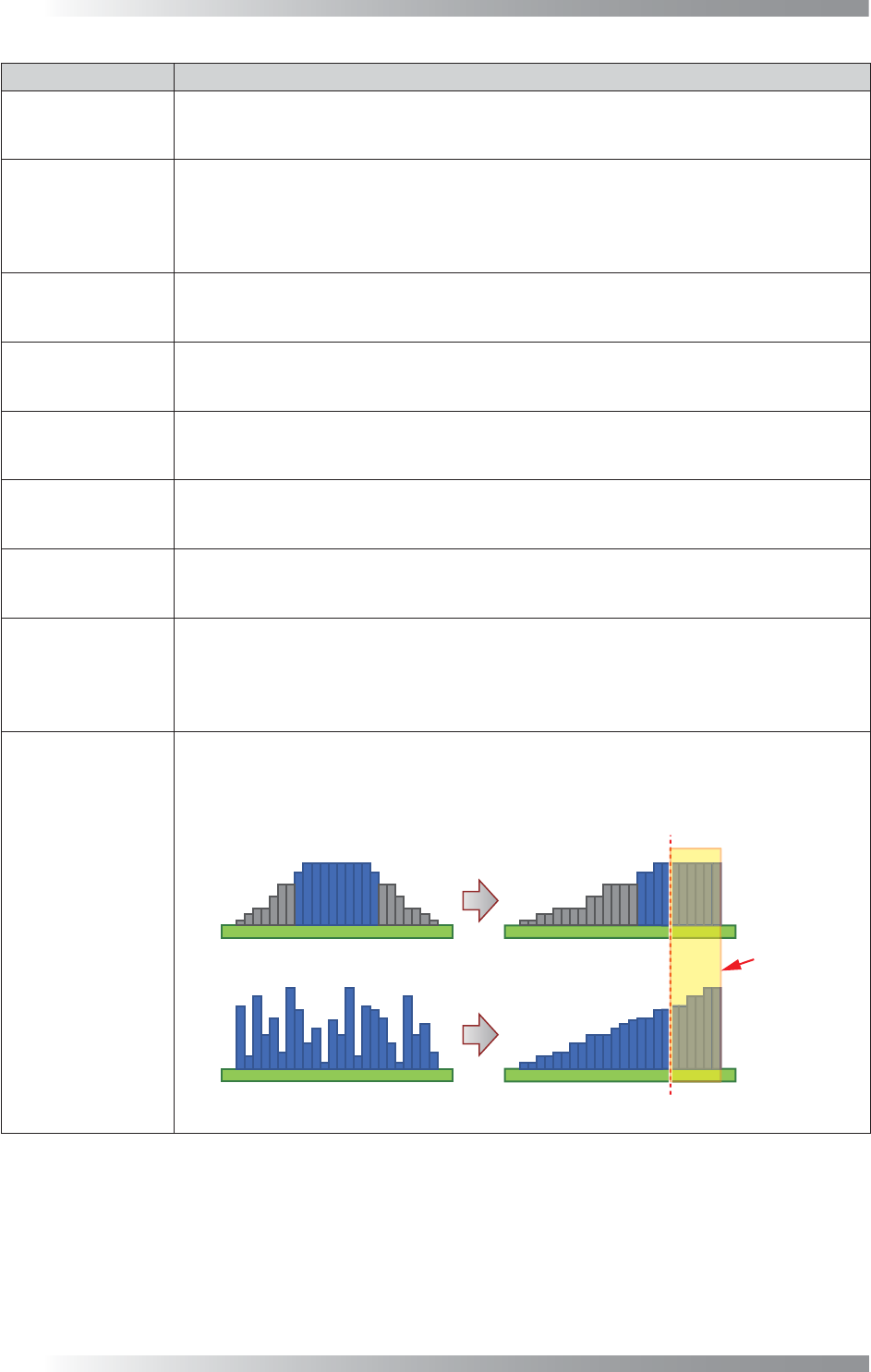

图 10-25 高度标准差计算区域
表 10-10 检查参数说明
II-
261
3D AOI Programming Manual
第 2 部分 检验数据
Ẕ⌟ऎඳ
݇ѢẔ⌟ऎඳⱘߛಯ䖍ᔶˈҹϟᚙމϟ᮴⊩Ẕ⌟ࠄܗӊDŽ
བᵰ䕗䭓ⱘ䖍Ѣ 0D[VL]H>P@˄᳔ሎᇌ >P@˅DŽ
བᵰ䕗ⷁⱘ䖍ᇣѢ 0LQVL]H>P@˄᳔ᇣሎᇌ >P@˅DŽ
图 10-26 最小尺寸和最大尺寸
+HLJKW7KUHVKROGB7RS>
μ
P@
δ儎ᓜ䰾ٲ B 京䜞 >
μ
P@ε
+HLJKW7KUHVKROGB%RWWRP>
μ
P@
δ儎ᓜ䰾ٲ B ᓋ䜞 >
μ
P@ε
Ỷ⎁ࡦ䈛㤹പⲺ⢯ᇐ儎ᓜȾ
图 10-27 高度阈值
项目 说明
HeightAverage
（高度平均值）
显示检测区域的高度平均值。
这一参数不是默认值。
将该数值用作参考，设置检查参数的Height Threshold_Top(μm)（高度阈值_顶部
（μm））和Height Threshold_Bottom(μm)（高度阈值_底部（μm））。
HeightStdev
（高度标准差）
指定检测区域每一像素的高度分布。
当检测的误放元件判定为NG时进行设置。
如图10-28所示，片状元件等误放元件的高度比较集中。
但高度噪点比较分散。
BrightAverage_Top
（亮度平均值_顶部）
基于检查参数中[图像]选择的图像，指定检测区域的亮度平均值。
设置亮度平均值_顶部的数值，从而使焊锡和丝印层区域的误判判定为OK。
设置亮度平均值_底部的数值，从而使透过通孔的误判判定为OK。
高度噪点的亮度比焊锡和通过通孔等的误放元件的亮度要高得多。
BrightAverage_Bottom
（亮度平均值_底部）
表 10-11 检验参数说明
ా⚍䇃ᬒܗӊ
图 10-28 高度标准差
在高度Ecd中，至少有一个检验参数判定为OK时，则检测区域判定为非误放元件。
II-
262
3D AOI Programming Manual
第 2 部分 检验数据
10.6.2 设置步骤
第1步： 从ECD选项卡中选择Layout（布局）组 > Mask（屏蔽）。
点击Modify mask mode（修改屏蔽模式）对话框的Add Mask for All Component（添加屏蔽
窗口给所有元件），添加屏蔽。
参考10.3 ECD设置步骤的第8步到第10步创建屏蔽。
图 10-29 添加屏蔽窗口给所有元件
第2步： 完成创建屏蔽后，进入ECD area edit mode（ECD区域编辑模式）。
从Algorithm（算法）下拉菜单中选择HeightEcd（高度Ecd）。
第3步： 从Image（图像）下拉菜单中选择能使透过通孔和焊锡的亮度明显的灯光。默认值为顶部。
第4步： 勾选Resolution（分辨率）、Min size(μm)（最小尺寸（μm））、Max size(μm)（最大
尺寸（μm））、Max detection num（最大检测数量）、Height Threshold_Top(μm)（高
度阈值_顶部（μm））、Height Threshold_Bottom(μm)（高度阈值_底部（μm））以及
FilterScale（过滤表）的值。
