3D AOI Programming Manual
第 3 部分 检验算法
III-
72
参数 说明
Shift（偏移）
X: -μm 规定了检测到图像的中心和检测窗口的中心之间的X轴距离的可接受范围。
Y: -μm 规定了检测到图像的中心和检测窗口的中心之间的Y轴距离的可接受范围。
R: -deg
规定了被检测图像角度的可接受范围。
顺时针提高角度值和逆时针降低角度值。
Match Rate（匹配率） 规定了匹配率的可接受范围。
表 3-5 良品范围设置
3.2.3 设置步骤
第1步： 从Algorithm（算法）列表中选择Image Match（图像匹配）。
第2步： 从Image filter（图像过滤器）下拉列表中选择可以使检验目标能够清晰显示的灯光。
第3步： 将检测窗口调整至与该元件尺寸相匹配。

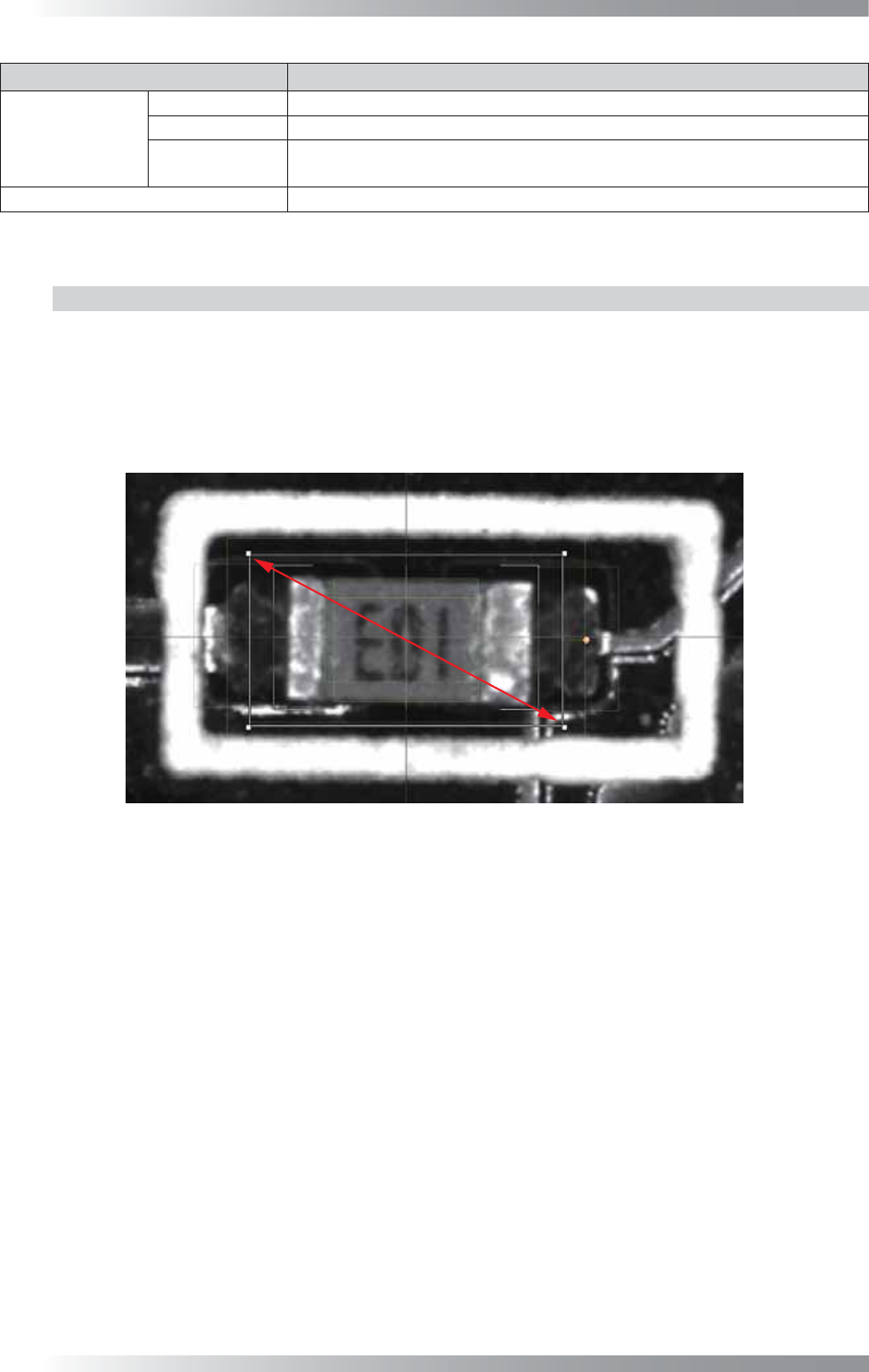

图 3-7 调整检测窗口
第4步： 点击Parameter Editor（参数编辑器）下方的Train（教示）。
3D AOI Programming Manual
第 3 部分 检验算法
III-
73
第5步： 指定获取图像的区域并点击OK（好）。
在指定区域内获取的图像显示在Template（模板）里。
拖动位于窗口右侧的圆形标记可以改变窗口的角度。
图 3-8 获取模板图像 1
第6步： 将Option（选项）设置为Ignore Transparent（忽略透明度）以使用过滤功能，然后点击
Train（教示）右侧的Edit（编辑）。
选定右上角的Transparent（透明），然后拖动要进行过滤的区域。
蓝黑交替区域不在检验范围内。
完成所有设置后，点击OK（好）。
该设置可有效降低噪点。
图 3-9 图像过滤功能
3D AOI Programming Manual
第 3 部分 检验算法
III-
74
第7步： 点击 ，然后检查是否识别到检验目标。
识别到目标时，检测窗口变成绿色，识别区域被黄色虚线包围。
图 3-10 检测检验目标
第8步： 若要与其他检测窗口共享使用该算法计算的偏移信息，请勾选Parameter Editor（参数编
辑器）上的Shift（偏移），然后左键点击弹出菜单中的Body Shift（本体偏移）。
随后，参考第2部分 1.10.7 调整应用偏移信息的检测窗口调整检测窗口。
第9步： 如果样本值被判为NG时，指定样本值的OK Range（良品范围）并设置NG Type（NG类型）。
如果未执行该检查操作，请取消选中该项目。
第10步： 点击 图标，并检查检验是否顺利完成。
