3D AOI Programming Manual
第 2 部分 检验数据
II-
134
3.2.3 元件数据的跳过设置
下面说明如何对具体的元件数据进行跳过设置。
第1步： 参考3.1.1 选择元件数据（元件列表）或3.2.1 选择元件数据（电路板观察器），选择一
个元件数据。
第2步： 适合单个元件数据
点击Edit板左上角的 按钮。
适合多个元件数据
选择编辑板上的跳过。
䗖ড়ऩϾܗӊ᭄ 䗖ড়Ͼܗӊ᭄

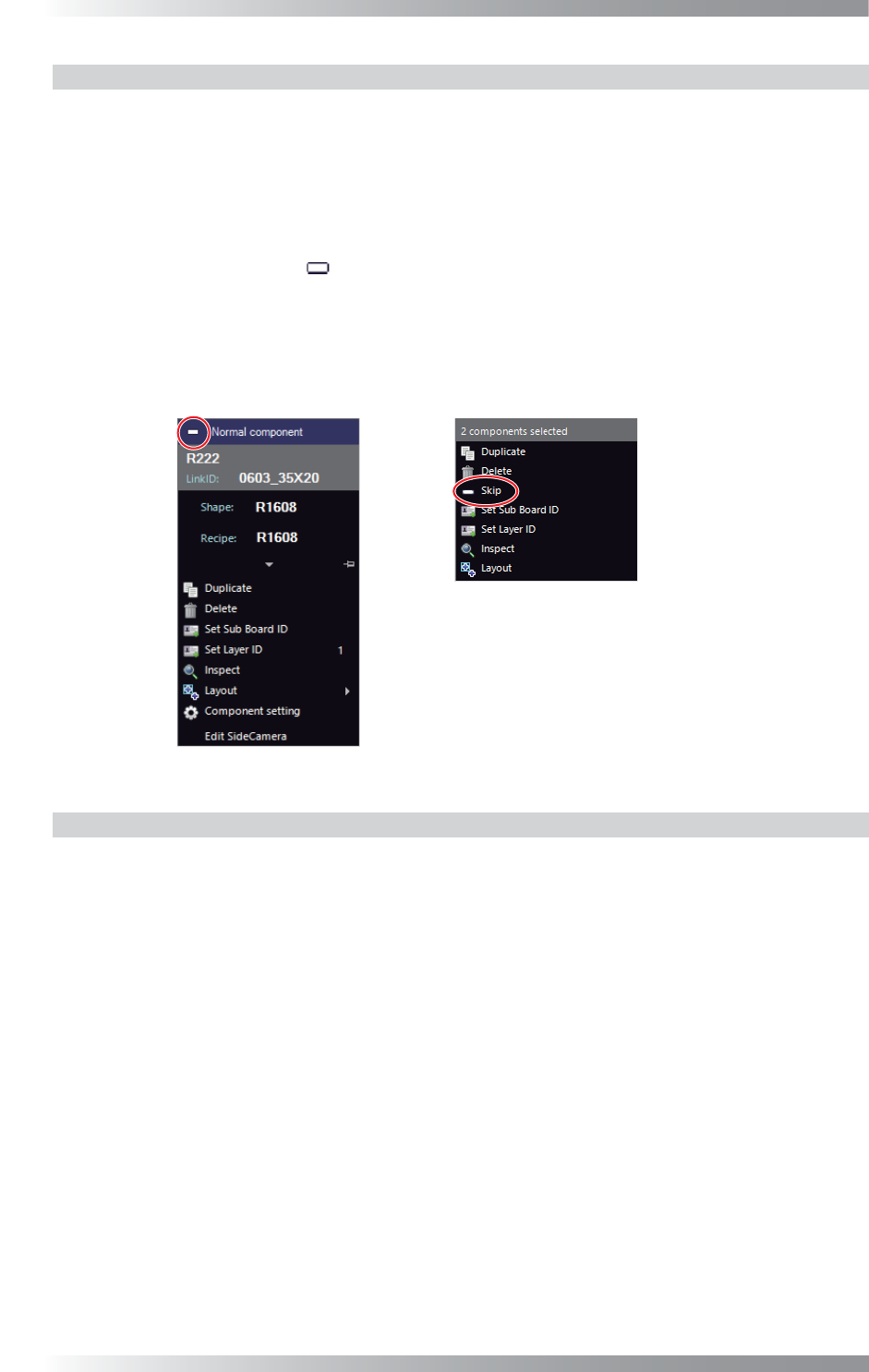

图 3-14 元件数据的跳过设置
3.2.4 删除元件数据
下面说明如何删除元件数据。
第1步： 参考3.1.1 选择元件数据（元件列表）或3.2.1 选择元件数据（电路板观察器），选择一
个元件数据。
3D AOI Programming Manual
第 2 部分 检验数据
II-
135
第2步： 选择编辑板上的Delete（删除）。
单个元件和多个元件的情况下，编辑板的显示不同。
另外，按
，可以执行相同的操作。
䗖ড়ऩϾܗӊ᭄ 䗖ড়Ͼܗӊ᭄

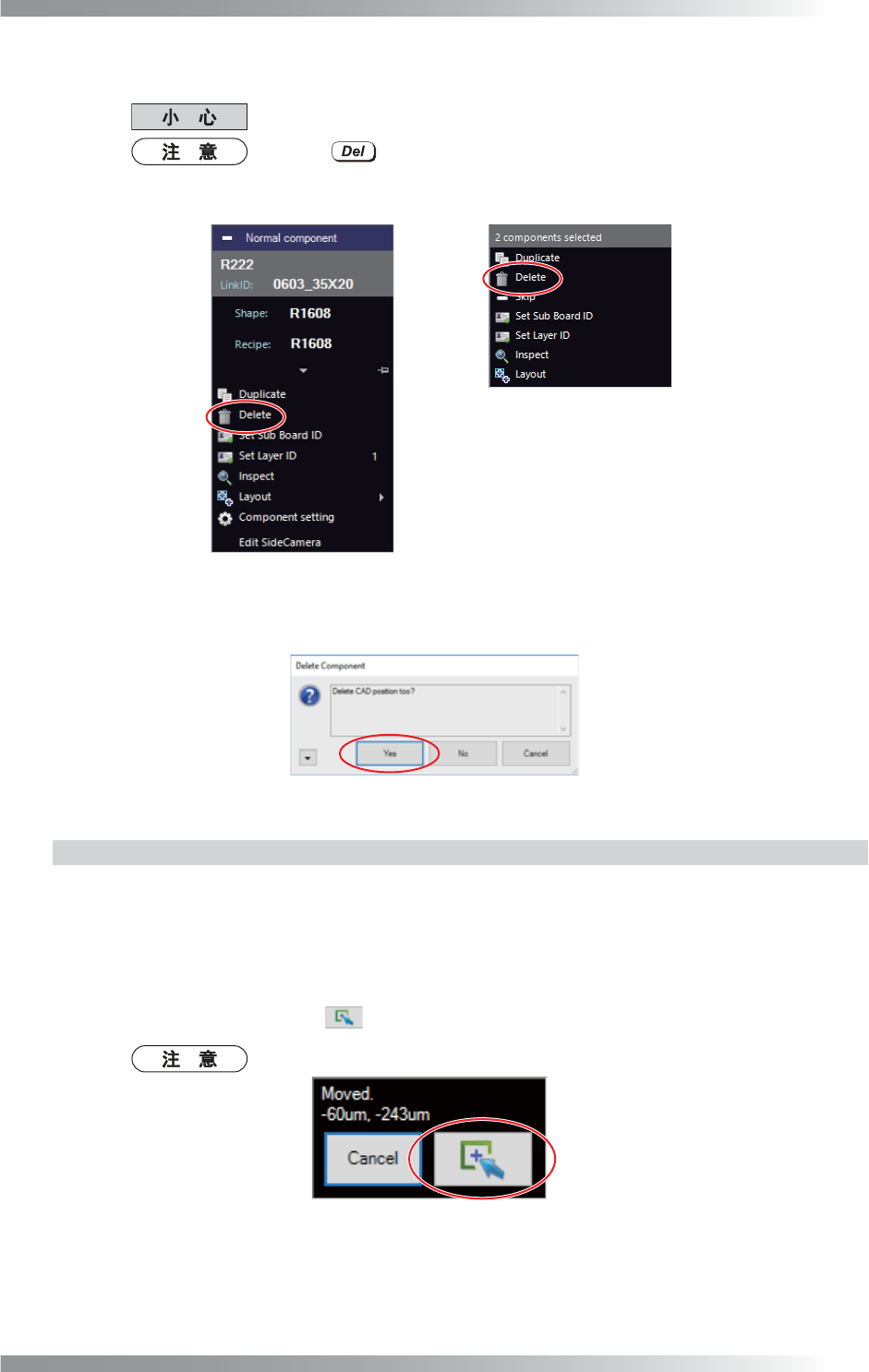

图 3-15 删除元件数据 1
第3步： 点击Yes（是）。
图 3-16 删除元件数据 2
3.2.5 转移元件数据
第1步： 参考3.1.1 选择元件数据（元件列表）或3.2.1 选择元件数据（电路板观察器），选择一
个要转移的元件数据。
第2步： 手动转移元件数据
用鼠标拖动所选的元件数据，移动至所需点。
显示以下对话框。点击 。
要将元件数据返回到原来的位置，点击Cancel（取消）。
图 3-17 手动转移元件数据
3D AOI Programming Manual
第 2 部分 检验数据
II-
136
将元件数据转移到具体的坐标
选择编辑板上的Layout（布局），然后在坐标下方的文本框内输入数值。
如果选择多元件数据，将没有此功能。

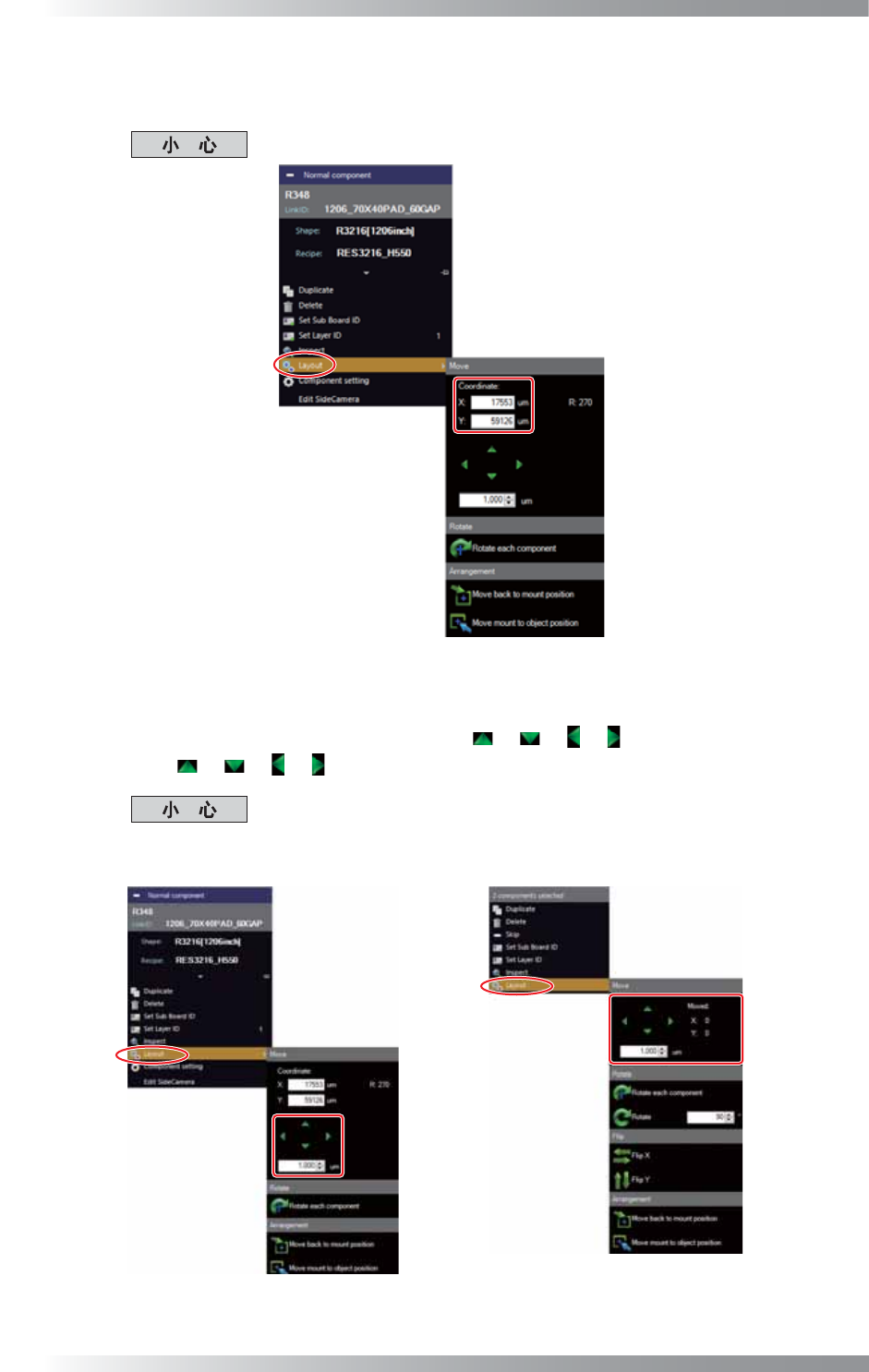

图 3-18 将元件数据转移到具体的坐标
用特定值将元件数据转移到具体的方向
选择编辑板上的Layout（布局），然后在 / / / 下方的文本框内输入数值。
点击 / / / 转移元件数据。
选择了单个元件和选择了多个元件的情况下，显示的窗口不同。
䗖ড়ऩϾܗӊ᭄ 䗖ড়Ͼܗӊ᭄
图 3-19 用特定值将元件数据转移到具体的方向
