II-
178
3D AOI Programming Manual
第 2 部分 检验数据
4.3.6 检查视野的分配
修改视野的分配后，要确保检查视野分配。
第1步： 从FOV（视野）选项卡中选择Validate（验证）组 > FOV allocation（扫描范围分配）。
图 4-20 检查视野的分配 1
第2步： 如果全部元件都包括在视野里
显示以下的对话框。点击OK（好）。视野分配完成。
图 4-21 检查视野的分配 2
存在不包含在视野的元件数据，或存在与视野层不对应的元件数据层时
显示以下的对话框。点击OK（好） 并转到第3步。
元件数据层和视野层应相同。
有关层更改的设置，请见6 创建大型电路板的检验数据。
图 4-22 检查视野的分配 3
第3步： 在Board Viewer（电路板观察器）里，不包含在视野或在边缘上的元件会显示为红色。调
整视野位置或添加视野，来排除错误（已标红的元件数据）。
图 4-23 检查视野的分配 4
II-
179
3D AOI Programming Manual
第 2 部分 检验数据

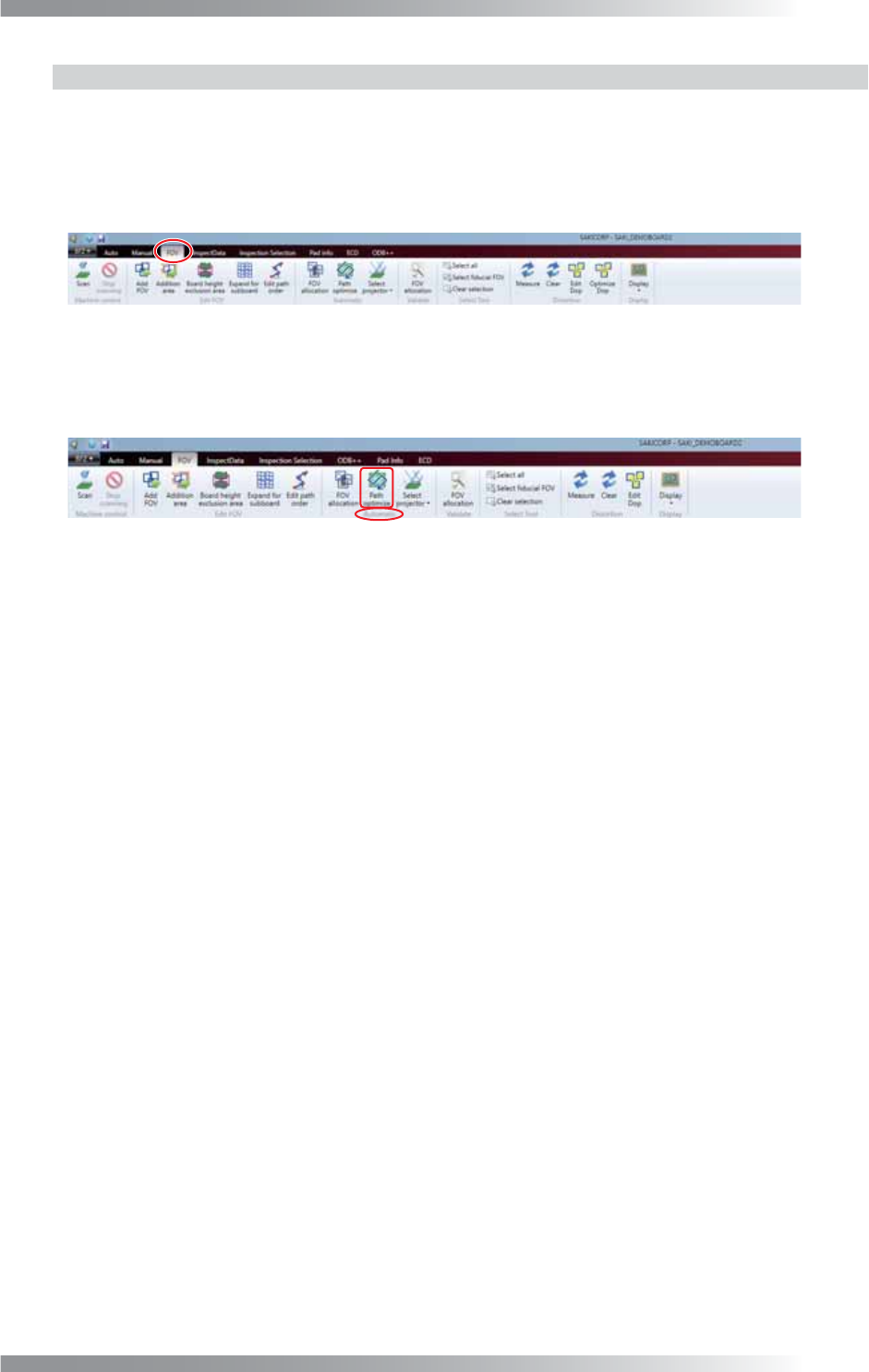

4.3.7 视野路径优化
Path optimize（路径优化）是优化摄像机移动路径的功能。
通过优化视野路径，可能缩短扫描的时间。
第1步： 选择FOV（视野）选项卡。
图 4-24 视野
第2步： 从Ribbon（功能区），选择Automatic（自动）组 > Path optimize（路径优化）。
根据视野位置对视野路径进行优化。
图 4-25 路径优化
II-
180
3D AOI Programming Manual
第 2 部分 检验数据

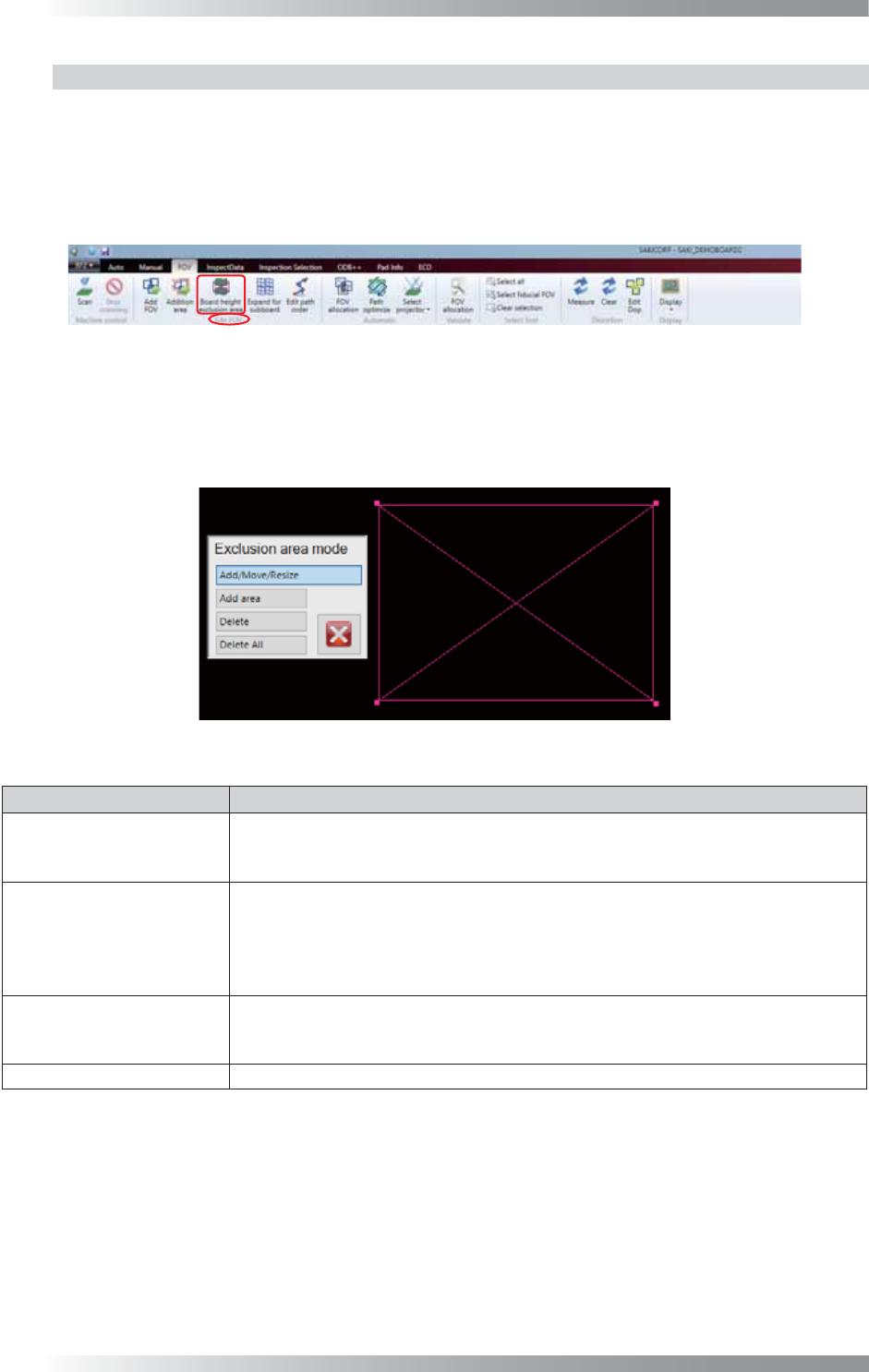

4.3.8 电路板高度禁区
当电路板上存在狭缝或透明区域时，可能无法正确测量电路板高度。
通过设置视野的Board Height Exclusion Area（电路板高度禁区），高度测量可以更精确。
第1步： 从FOV（视野）菜单中选择Edit FOV（编辑视野）组 > Board height exclusion area（电
路板高度禁区）。
图 4-26 电路板高度禁区
第2步： Edit Panel（编辑板）显示如下。
请参考表4-2进行设置。
图 4-27 添加电路板高度禁区
项目 说明
Add/Move/Resize
（添加/移动/调整尺寸）
选择好Add/Move/Resize（添加/移动/调整尺寸），点击电路板上任意一点，然后
拖动以显示粉色厚边框。将创建好的边框拖动至指定位置。拖动四个角点可更改尺
寸。
Add area（添加区域）
选择好Add area（添加区域），点击电路板上的任意一点，从原点位置绘制出一条
白色直线。再次点击可以绘制出90度直角线。
移动鼠标，画一条白色线，然后指定禁区，用白色线包围。再次点击原点完成区域
指定，随后系统会自动将Board Height Exclusion Area（电路板高度禁区）添加
至指定区域内。
Delete（删除）
点击现有的Board Height Exclusion Area（电路板高度禁区），然后选择
Delete（删除），再将选定的Board Height Exclusion Area（电路板高度禁区）
删除。
Delete All（全部删除） 将现有的Board Height Exclusion Areas（电路板高度禁区）全部删除。
表 4-2 说明
