II-
175
3D AOI Programming Manual
第 2 部分 检验数据

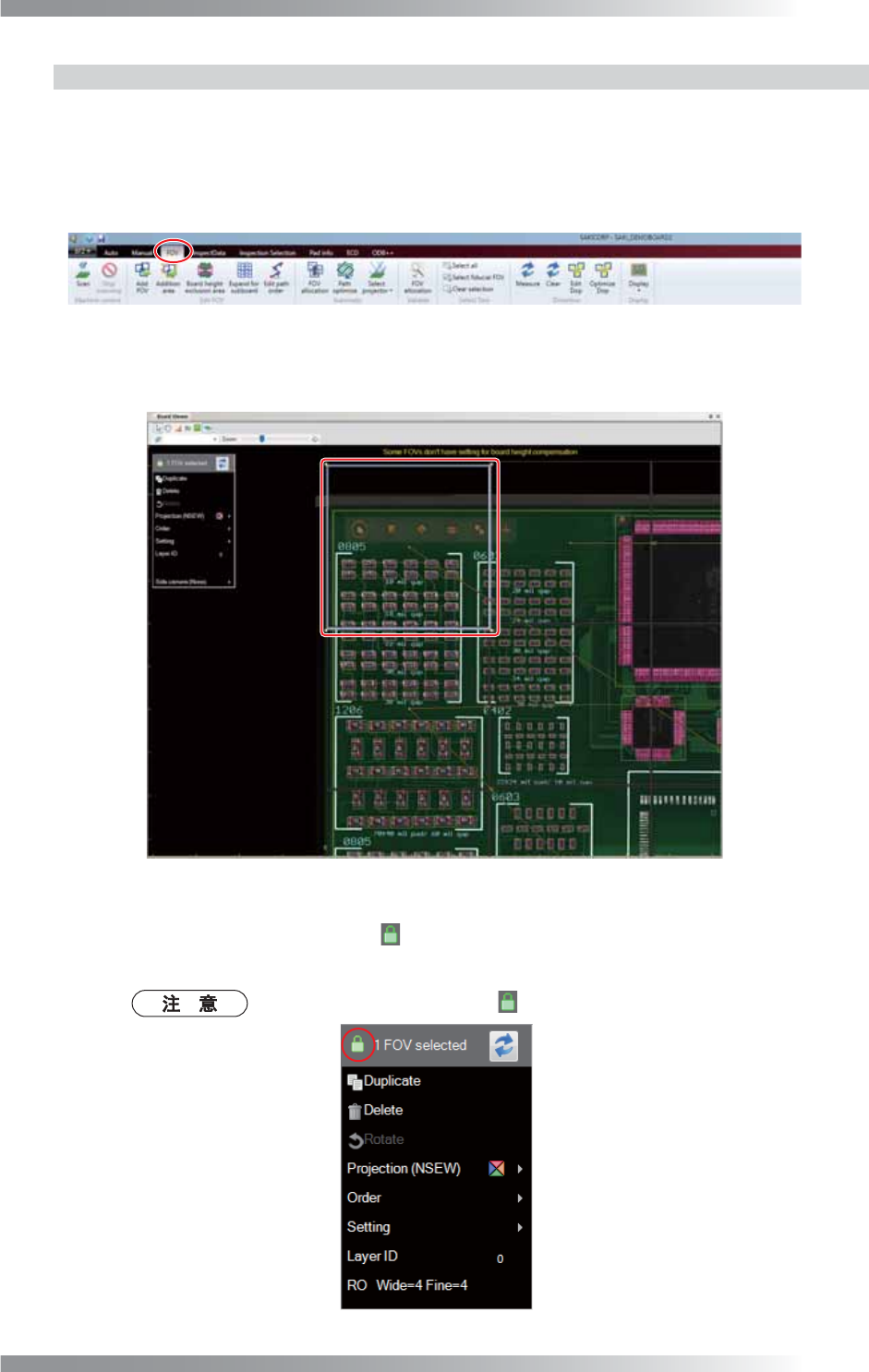

4.3.2 锁定视野
下面对如何使用视野锁定功能进行说明。
锁定视野，则不能移动和删除视野。
第1步： 选择FOV（视野）选项卡。
图 4-13 视野
第2步： 从Board Viewer（电路板观察器）中选择一个视野。
图 4-14 选择视野
第3步： 点击Edit Panel（编辑板）的 （视野锁定图标）。视野被锁定。
视野锁定图标显示在锁定的视野的中央。
如需解除视野锁定，请再次点击 （视野锁定按钮）。
图 4-15 视野锁定
II-
176
3D AOI Programming Manual
第 2 部分 检验数据

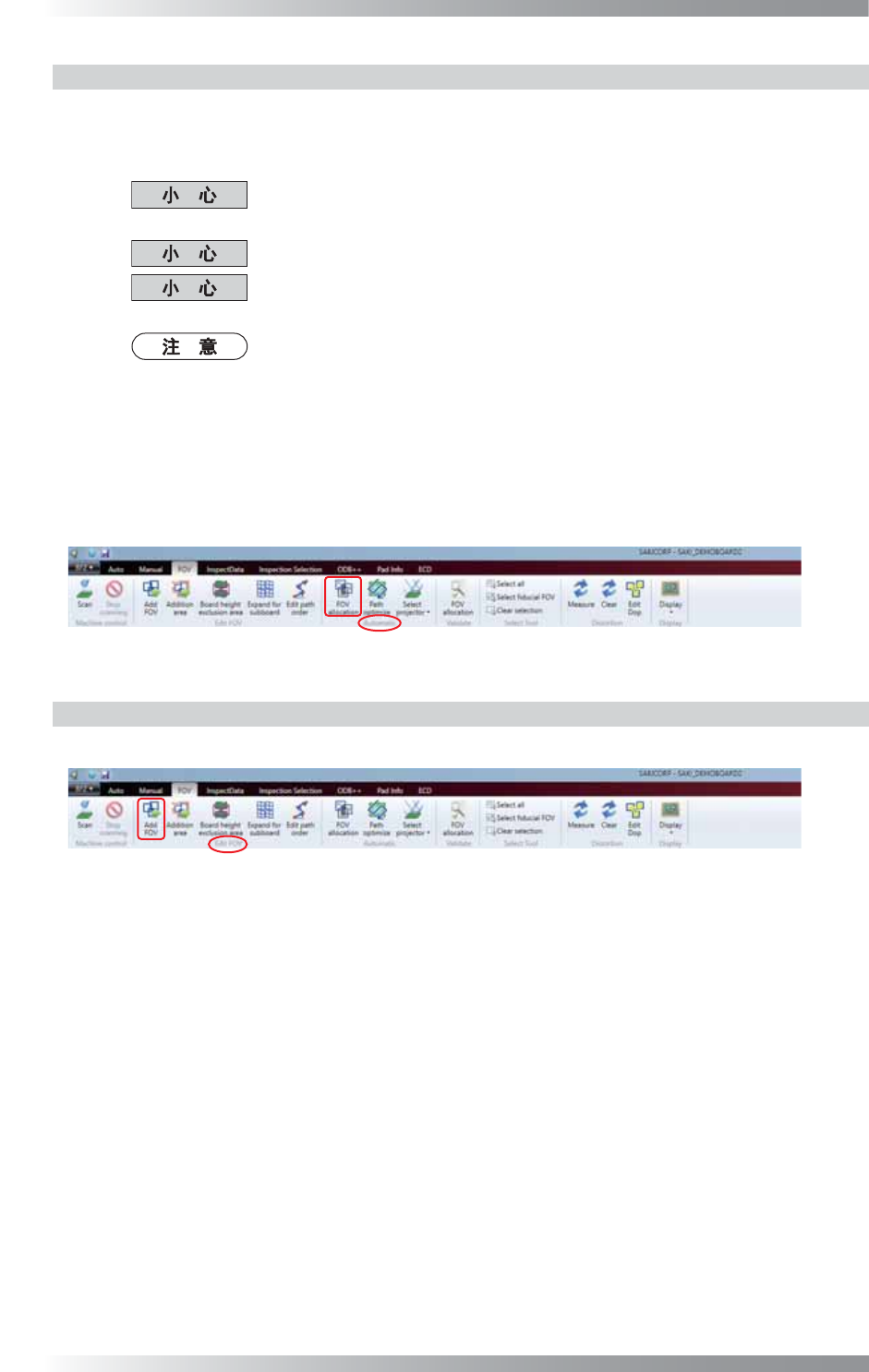

4.3.3 优化视野分配（自动分配）
下面说明如何使用自动分配功能来优化视野的分配。
通过自动分配功能，视野自动分配到已经设置检查参数的元件数据。因为视野不分配给未设置检查
参数的点（=没有执行检验），缩短了扫描时间。
如果检查参数未设置完成，视野分配将无法正常工作。
确保先完成检查参数的设置。
如有锁定的视野，不受视野分配的影响。
创建510mm或以上的大型电路板检验数据，必须在视野分配前指定元件的层。有关指
定元件的层的详情，请参考6.1 分配元件层。
在默认设置里，投影仪设置为NSEW（東西南北向投射）。
如果元件或电路板的高度无法准确测量，参考4.3.10 投影仪设置来修改投影仪的设
置。
第1步： 参考第1部分 1.3 选择检验数据文件，选择一个已经分配了检查参数的检验数据。
第2步： 从FOV（视野）选项卡中选择Automatic（自动）组 > FOV allocation（扫描范围分配）。
将自动分配视野。
图 4-16 自动视野分配
4.3.4 Add FOV（添加视野）
第1步： 从FOV（视野）选项卡中选择Edit FOV（编辑视野）组 > Add FOV（添加视野）。
图 4-17 添加视野
第2步： 从Board Viewer（电路板观察器）中指定添加视野的区域。
II-
177
3D AOI Programming Manual
第 2 部分 检验数据

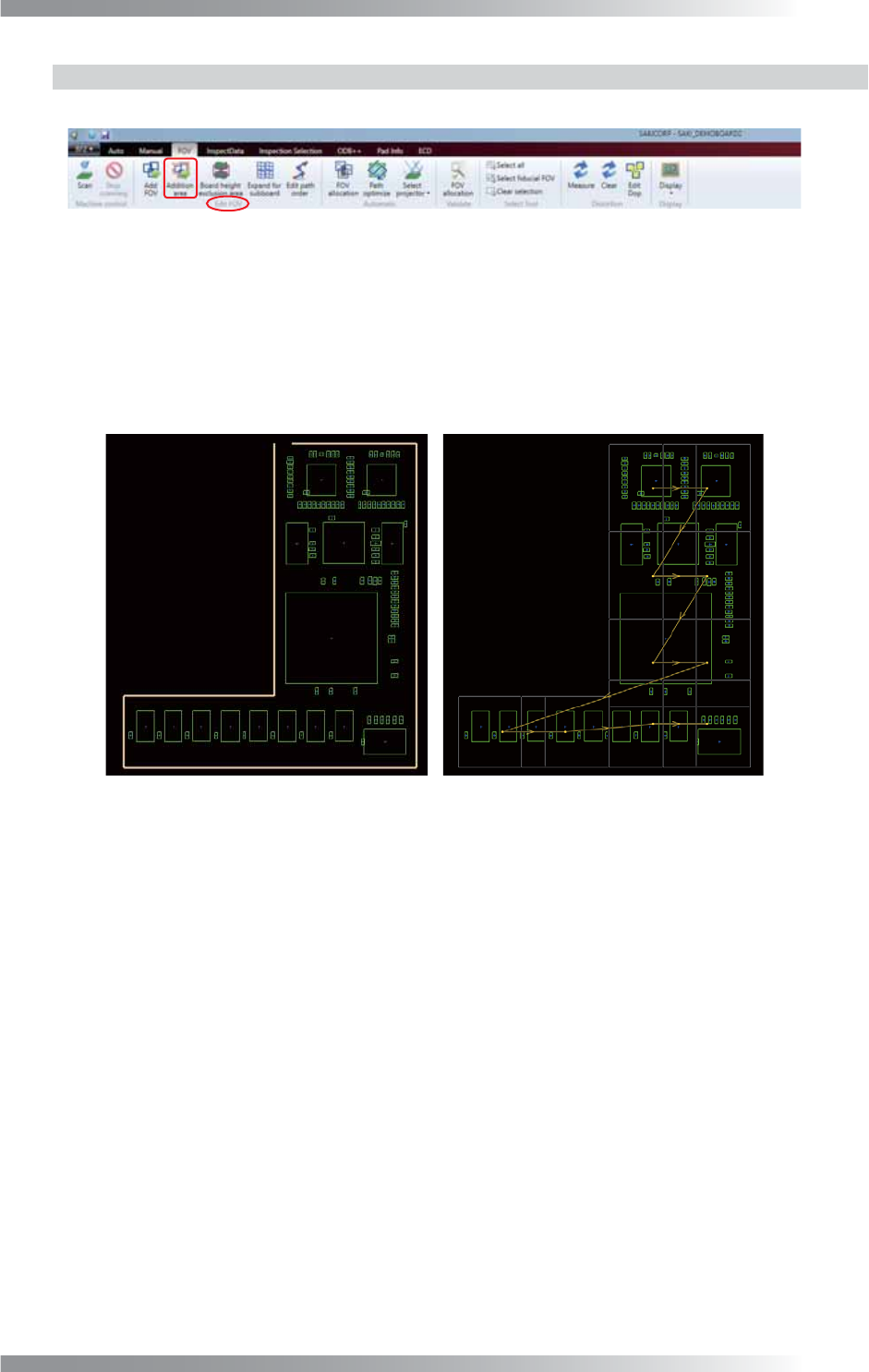

4.3.5 为特定区域添加视野
第1步： 从FOV（视野）选项卡中选择Edit FOV（编辑视野）组 > Addition area（添加区域）。
图 4-18 添加区域 1
第2步： 指定添加视野的区域。
点击Board Viewer（电路板观察器）窗口，然后从点击处开始绘制一条橙色直线。
再次点击可以绘制出90度直角线。
移动鼠标画出橙色的线。然后指定区域，使之包括检查参数的所有窗口。
点击原点完成区域指定，随后系统会自动将视野添加至指定区域。
图 4-19 添加区域 2
