3D AOI Programming Manual
第 4 部分 其他功能
IV-
22
6 警报
警报功能可以通知您自动模式下的情况是否满足指定条件。
6.1 功能概述
警报功能使用Auto（自动）选项卡中显示的警告控制窗口。
警告控制窗口显示警报状态，并在警报响起时通知警告的详细信息。
如需显示警告控制窗口，则需设置BF2选项。
有关详情，请参考6.3 警报设置。
:DUQLQJ,QIRUPDWLRQ˄䄺ਞֵᙃ˅
,QVSHFW5HVXOW:DUQLQJ˄Ẕ偠㒧ᵰ䄺˅
图 6-1 警告控制窗口
项目 说明
Warning Information
（警告信息）
警报响起时，显示警报状态和判断时间。
点击Clear Warning（清除警告）重设警报日志。如已在BF2选项中设置，则请输入密
码。
有关详情，请参考6.3 警报设置。
Inspect Result Warning
（检验结果警告）
显示为检查结果设置的警告条件。
未勾选ON/OFF（开/关）时，条件无效。
点击Edit（编辑），可设置警告条件。
有关详情，请参考6.2 警报状态。
点击Reset（重置），可重新设置当前计数数量。
表 6-1 警告控制窗口
3D AOI Programming Manual
第 4 部分 其他功能
IV-
23
6.2 警报状态
本节对警报状态进行说明。
点击图6-1的警告控制窗口的Edit（编辑），可编辑警报状态。
图 6-2 警报状态
项目 说明
ON/OFF（开/关） 勾选以启用警告条件。
Scope（范围）
从All（全部）、Component（元件）以及Recipe（检查参数）中选择判断范围。
在该范围内执行警报判断。
NG 设置NG。
Count（计数） 输入计数数量，直至警报发生。
Condition
（条件）
规定警报发生的条件。
NG出现的次数为在设置条件中Count（计数）设置的数量时，警报响起。
项目: Consecutive（连续）/Alternate（交替）/In one PCB（在一块电路板上）/
In 15 min（15分钟内）/In 30 min（30分钟内）/In 60 min（60分钟内）/In
3 hrs（3小时内）/In 6 hrs（6小时内）/In 12 hrs（12小时内）/In 18 hrs
（18小时内）/In 24 hrs（24小时内）
Action（措施）
指定警报响起时需采取的措施。
选择OP Call（呼叫操作员）。
表 6-2 警报状态
3D AOI Programming Manual
第 4 部分 其他功能
IV-
24
6.3 警报设置

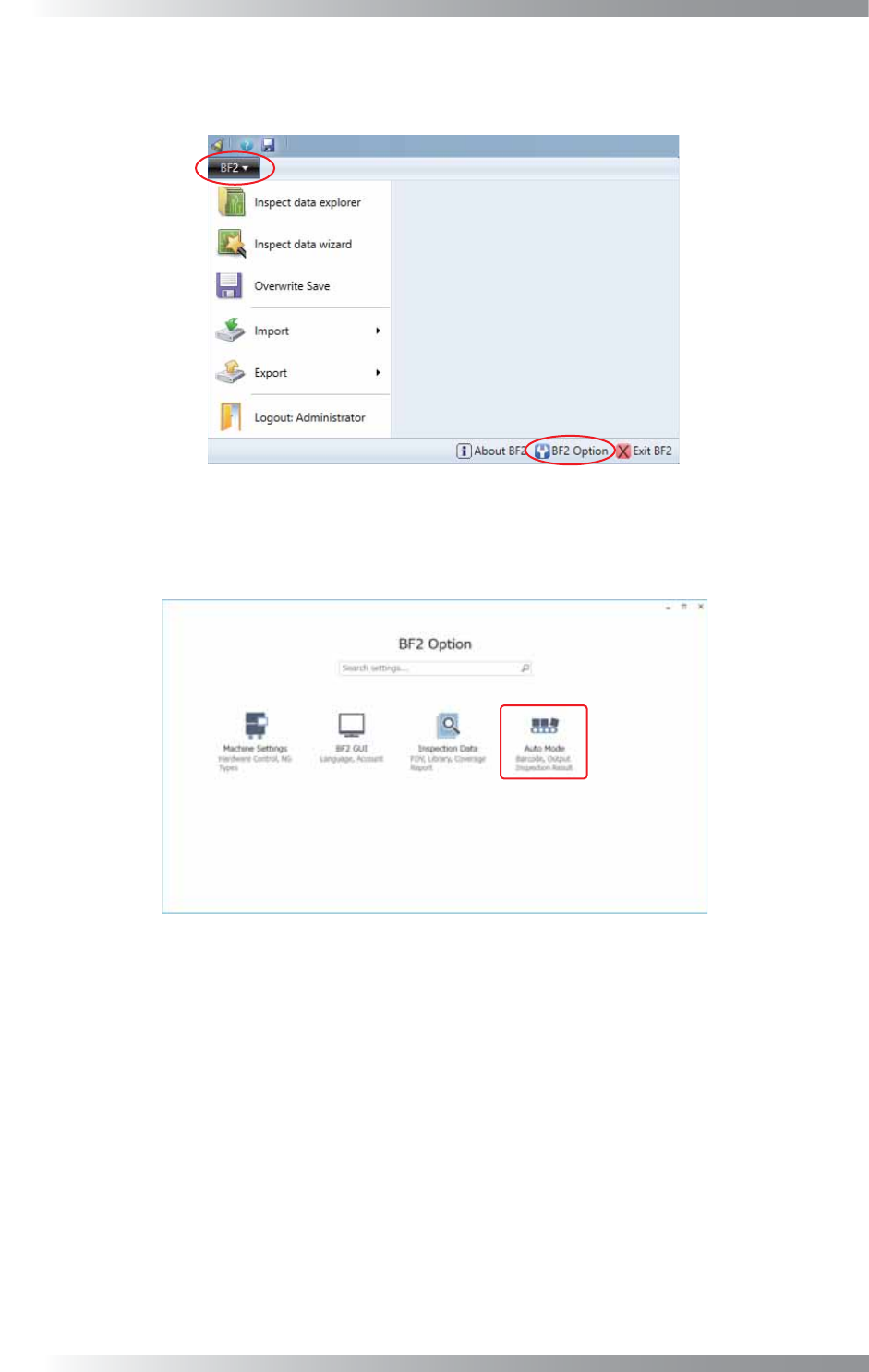

第1步： 点击窗口左上方的BF2按钮打开菜单，然后点击BF2 Option（BF2选项）。
图 6-3 警报设置 1
第2步： 显示以下对话框。
点击Auto Mode（自动模式）。
图 6-4 警报设置 2
