3D AOI Programming Manual 第 2 部分 检验数据 II- 143 项目 说明 Shape（形状） 规定所选元件数据的形状名称。 注册到检验库的形状列表显示在下拉菜单。 打开的检验数据组使用的形状左侧有绿色标记。 形状所属的库分类显示在形状的右侧。 分配形状到元件时，图像显示在对话框的右侧。 参考右侧图像分配形状。 点击 ，清除形状分配。 图 3-32 元件信息4 Recipe （检查参数） 规定所选元件数据的检…
3D AOI Programming Manual
第 2 部分 检验数据
II-
142
项目 说明
点击该图标，则数据库ID、形状名称、检查参数名称显示在元件上方。
（L：数据库ID，S：形状名称，R：检查参数名称）
图 3-30 元件信息 2
点击该图标，出现电路板导航器，显示元件在电路板的位置。
图 3-31 元件信息 3
Reference
（零件位置）
规定所选元件数据的参考名称。
可在文本框编辑参考名称。
Gen. Comp. Name
（一般元件名称）
为所选的元件数据指定一般元件名称。
可在文本框编辑一般元件名称。
Link ID
（数据库ID）
规定所选元件数据的数据库ID。
可从组合框中分配已有的其他数据库ID。这种情况下，Shape（形状）和Recipe（检
查参数）可连同所选的数据库ID自动更改。
可通过在组合框内编辑，分配新的数据库ID。
Show only Shapes
in use in Group
（在组中仅显示使
用中的形状）
点击 Shape（形状） 下拉菜单时，仅显示打开的检验数据组中使用的形状名称。
3D AOI Programming Manual
第 2 部分 检验数据
II-
143
项目 说明

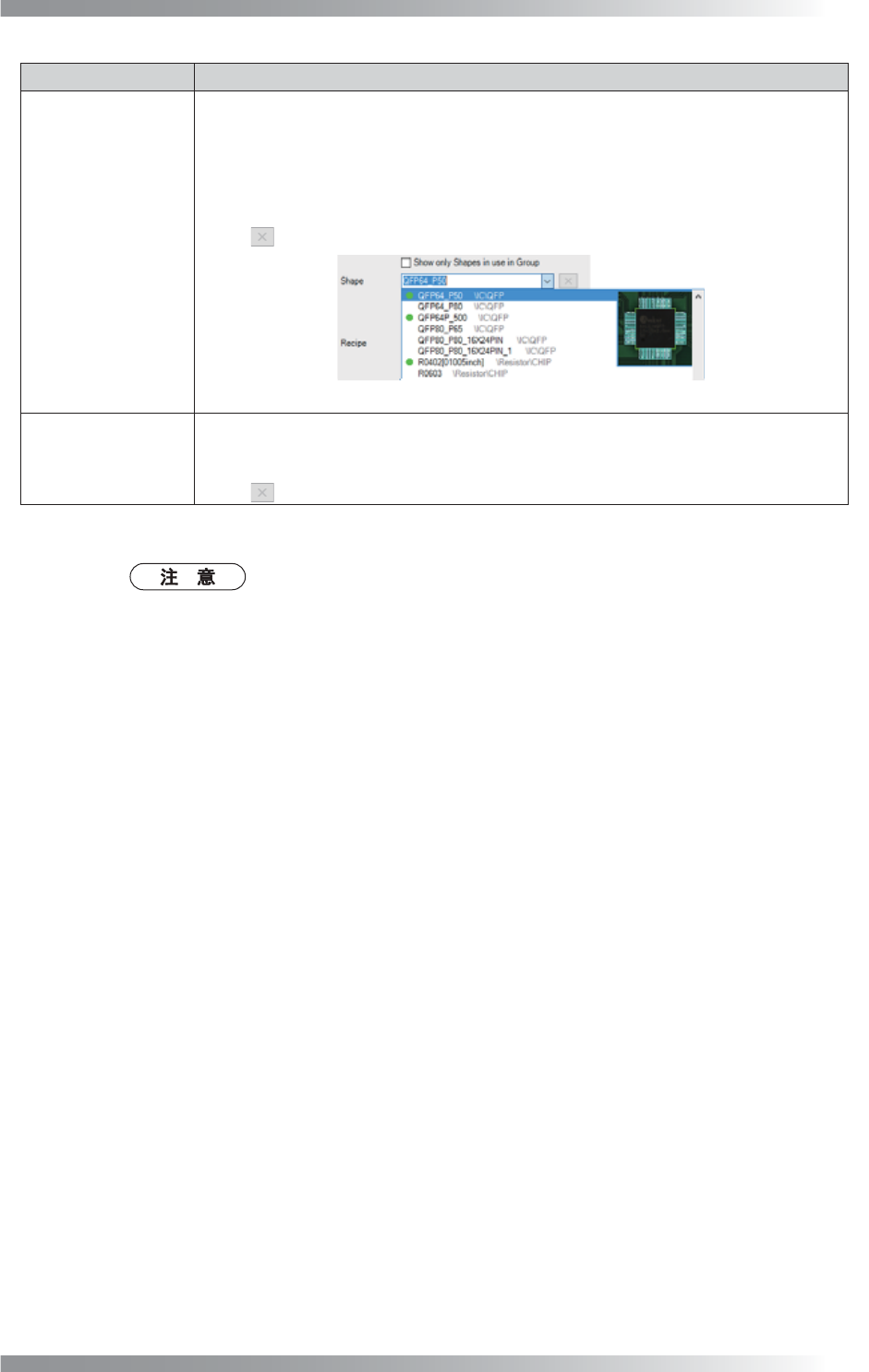

Shape（形状）
规定所选元件数据的形状名称。
注册到检验库的形状列表显示在下拉菜单。
打开的检验数据组使用的形状左侧有绿色标记。
形状所属的库分类显示在形状的右侧。
分配形状到元件时，图像显示在对话框的右侧。
参考右侧图像分配形状。
点击
，清除形状分配。
图 3-32 元件信息4
Recipe
（检查参数）
规定所选元件数据的检查参数名称。
与指定形状相关的检查参数在下拉菜单中列出。
从下拉菜单中选择检查参数。
点击
，清除检查参数分配。
表 3-3 说明
更改数据库ID，以更改具有相同数据库ID的特定元件的形状和检查参数。
3D AOI Programming Manual
第 2 部分 检验数据
II-
144

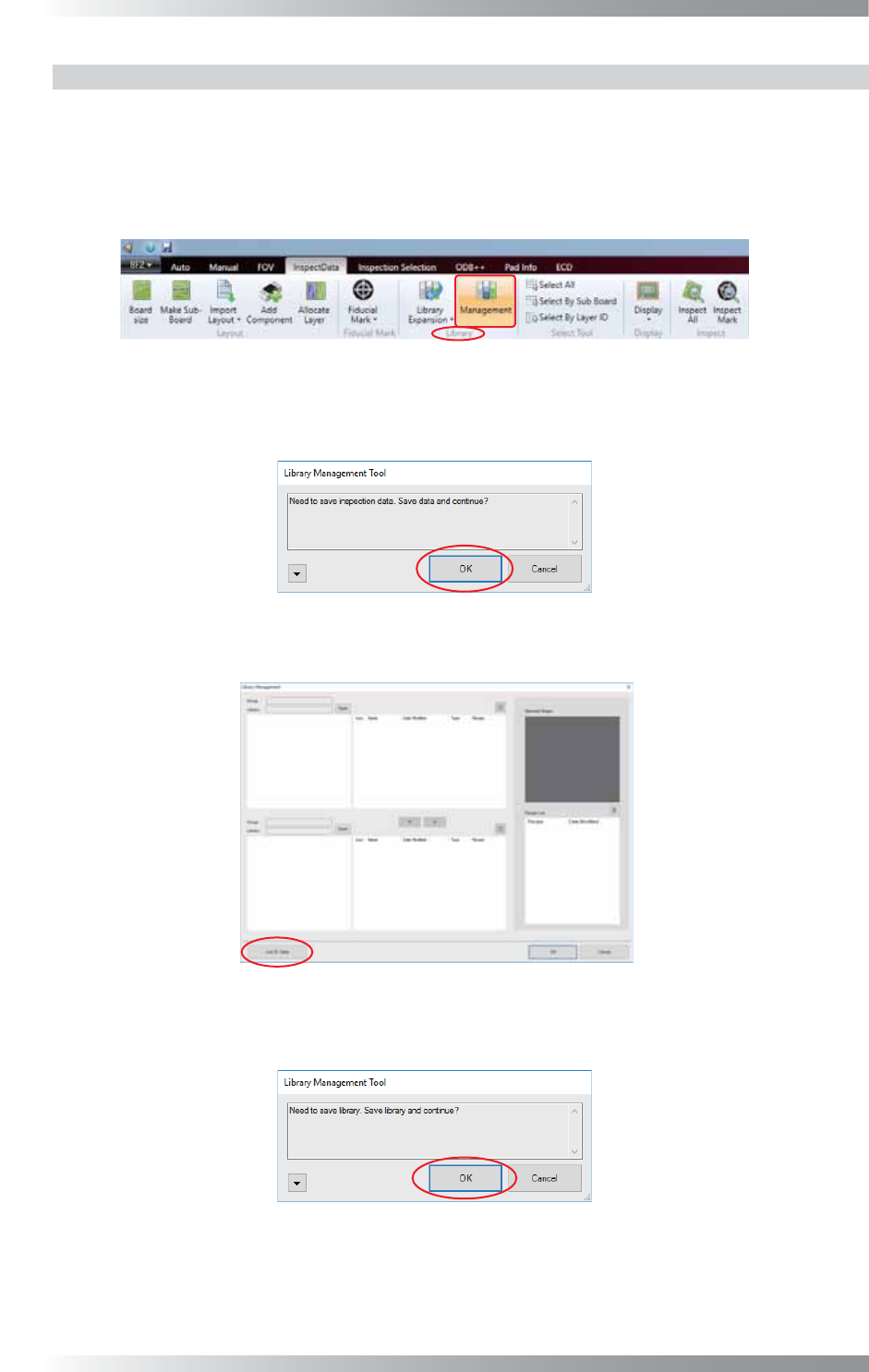

3.3.2 显示数据库ID表
从Ribbon（功能区）选择Management（管理）显示数据库ID表，该表包括library（检验库）、
reference name（参考名称）、Link ID（数据库ID）、Shape（形状）和Recipe（检查参数）的列
表。
第1步： 从InspectData（检验数据）选项卡，选择Library（检验库）组 > Management（管理）。
图 3-33 管理
第2步： 点击OK（好）。
图 3-34 显示数据库ID表 1
第3步： 点击Link ID Table（数据库ID表）。
图 3-35 显示数据库ID表 2
第4步： 点击OK（好）。
图 3-36 显示数据库ID表 3
