II- 78 3D AOI Programming Manual 第 2 部分 检验数据 第2步： 用鼠标拖动元素边角调整元素尺寸，使之与元件图像相匹配。 元素尺寸也可以通过元件本体组、Ribbon（功能区）的Lead/Electrode（引脚/电 极）组和编辑板的尺寸进行调整。有关详情，请参考表1-23。 图 1-154 调整元素尺寸 如果同时选择多个元素，如果引脚和电极，则尺寸调整方法不同于拖动方法。如果 拖外面白框，元素之间的脚距…

100%1 / 468
II-
77
3D AOI Programming Manual
第 2 部分 检验数据
项目 说明
Ribbon
（功能区）
Layout
（布局）
Rotate All（旋转全部） 顺时针旋转所有在形状里的元素90度。
Numerical Design（数值设计）
用于变更元素编码、尺寸和形式。
有关详情，请参考1.7.3 用数值设计添加元素。
Organize（组织）
用于调整元素位置。有关详情，请参考1.7.6
调整元素位置。
Option
（选项）
Stick to body
（插到元素本体中）
如果勾选，引脚和电极元素将插入元素本体中。
如果元素不需要插好，则从此项目中去掉勾选。
Edit Panel
（编辑板）
Element ID
（元素序号）
Select or input（选择或输入） 用于更改元素序号。
Apply
the same
value
to...
（应用相
同的
值...）
all elements on
this side with
the same type
（这边具有相同类
型的全部元素）
对在同一边上和共享相同Type（类型）的全部
元素作同样的修改。
all elements with
the same type
（所有元素具有相
同的类型）
对具有相同Type（类型）的元素作同样的修改。
Type（类型）
表示元素类型。
点击文本框可以更改Type（类型）。
Pin ID
（引脚ID）
Set this as #1 and count up
clock-wise
（将此设置成 #1然后顺时针计数）
将所选的元素的引脚ID设置成1，然后顺时针给
其他引脚记上编号。
Set this as #1 and count up
counter-clock-wise
（将此设置成 #1然后逆时针计数）
将所选元素的引脚ID设置成1，然后逆时针给其
他引脚记上编码。
Input（输入） 将输入到文本框内的引脚ID分配给所选的元素。
Size
（尺寸）
Input（输入） 将所选元素的尺寸变更为输入值。
Apply
the same
value
to...
（应用相
同的
值...）
all elements on
this side with
the same type
（这边具有相同类
型的全部元素）
对在同一边上和共享相同Type（类型）的全部
元素作同样的修改。
all elements with
the same type
（所有元素具有相
同的类型）
对具有相同Type（类型）的元素作同样的修改。
Delete（删除） 删除所选元素。
Duplicate（复制） 复制所选元素。
表 1-23 说明
（*1）要显示元素本体的菜单项目，点击元素边上的绿色三角形。
（*2）按下
点击项目时，调整值变成为2%。
1.7.2 调整元素尺寸
下面说明如何调整元素尺寸。
如果是手动创建形状，则根据以下步骤先对元素本体的尺寸进行调整。
第1步： 从Board Viewer（电路板观察器）中选择一个元素进行调整。
II-
78
3D AOI Programming Manual
第 2 部分 检验数据

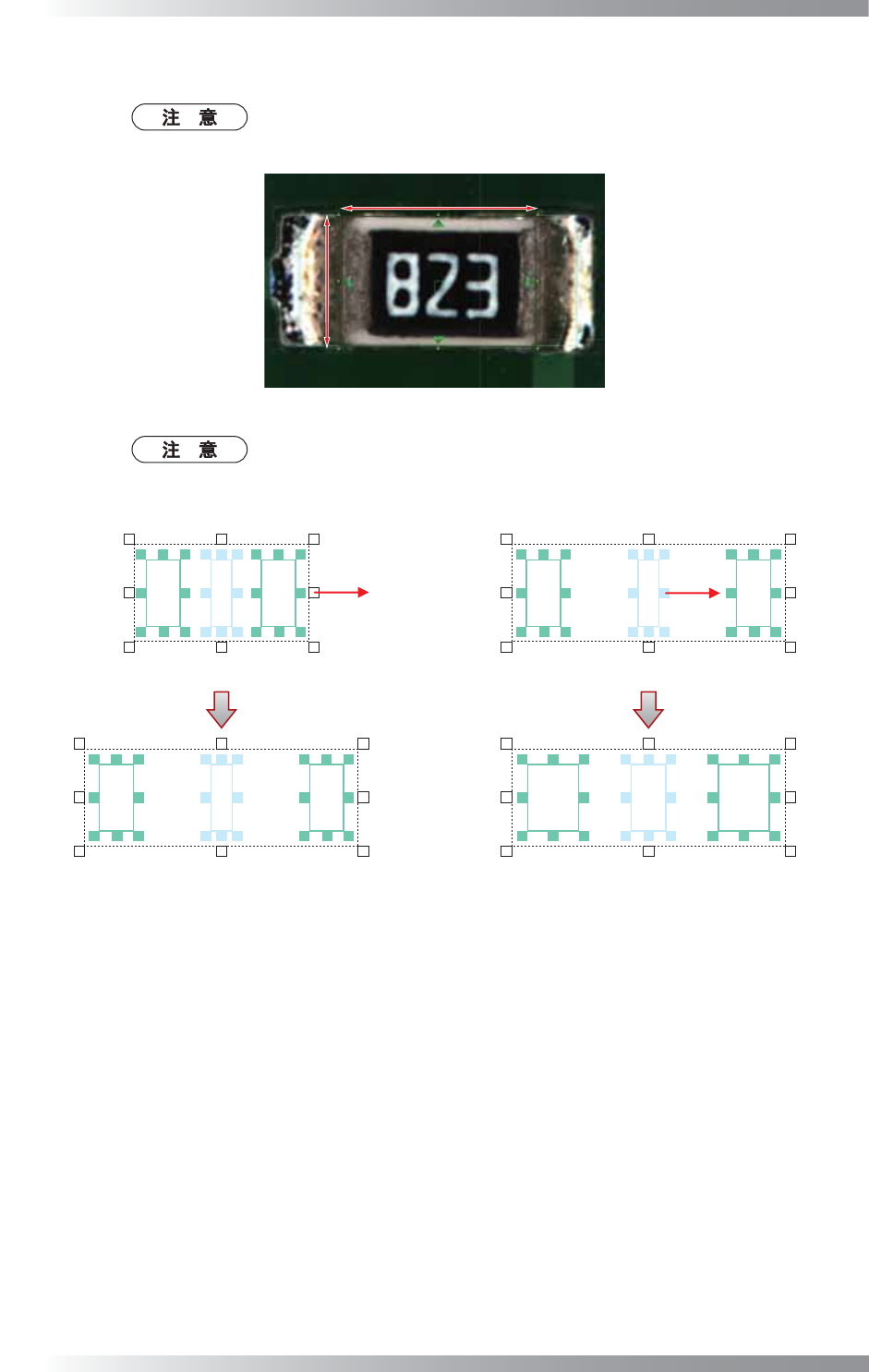

第2步： 用鼠标拖动元素边角调整元素尺寸，使之与元件图像相匹配。
元素尺寸也可以通过元件本体组、Ribbon（功能区）的Lead/Electrode（引脚/电
极）组和编辑板的尺寸进行调整。有关详情，请参考表1-23。
图 1-154 调整元素尺寸
如果同时选择多个元素，如果引脚和电极，则尺寸调整方法不同于拖动方法。如果
拖外面白框，元素之间的脚距会改变，但元素的尺寸不会改变。如果拖动里面的彩
色方形，元素的尺寸会改变，而脚距没有改变。
ᔧᢪࡼℷᮍᔶⱘ໪䚼㰮㒓ᯊ  ᔧᢪࡼℷᮍᔶݙ䚼᳝买㡆ⱘ㒓ᯊ 
㰮㒓ℷᮍᔶⱘ໻ᇣথ⫳ব࣪
˄ܗ㋴П䯈ⱘ㛮䎱থ⫳ব࣪ˈ
Ԛܗ㋴ሎᇌϡব˅
ܗ㋴ሎᇌথ⫳ব࣪ˈ
Ԛ໪䚼㰮㒓ℷᮍᔶⱘ໻ᇣϡবDŽ
图 1-155 调整多个元素的尺寸
II-
79
3D AOI Programming Manual
第 2 部分 检验数据

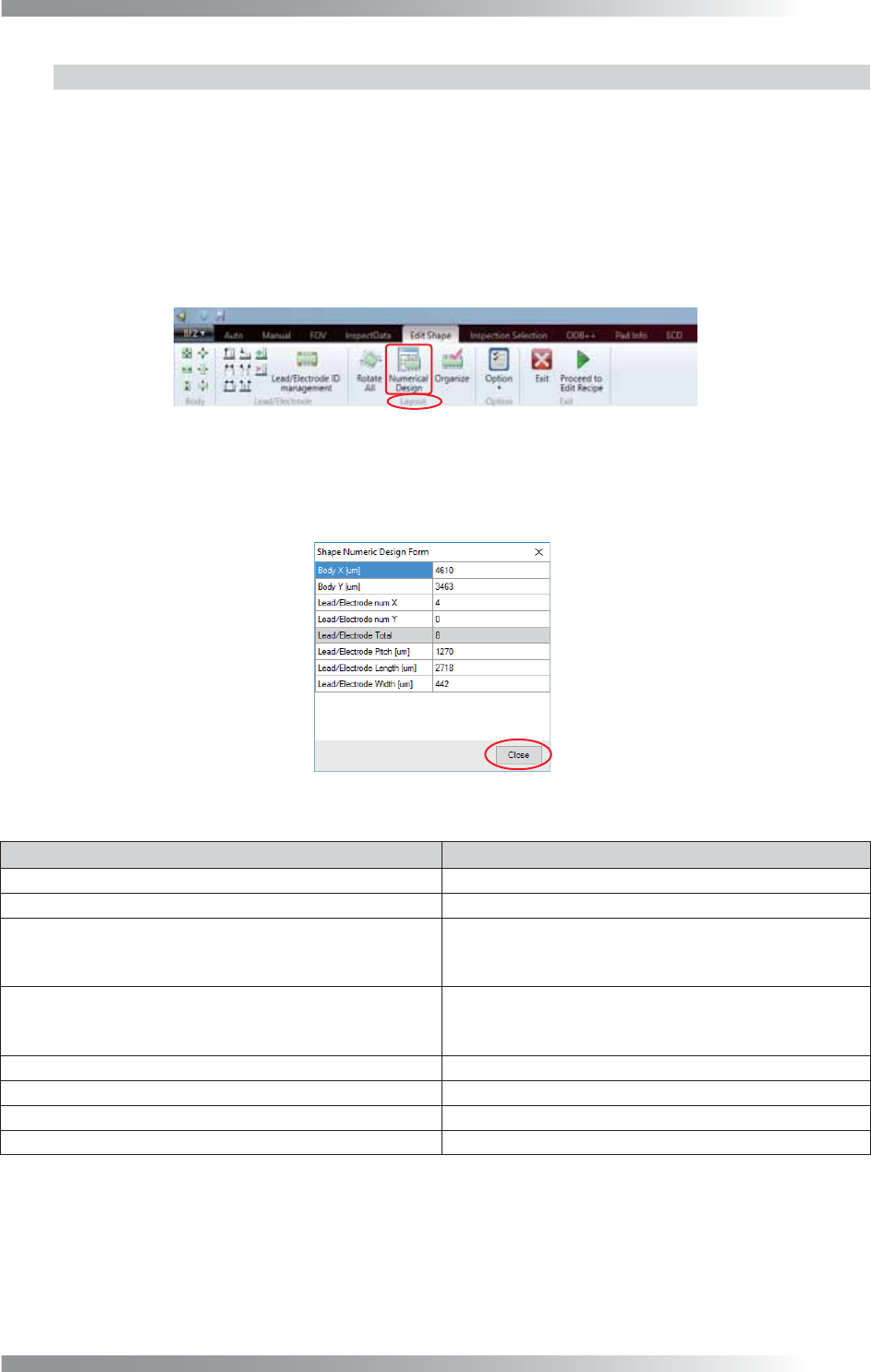

1.7.3 用数值设计添加元素
下面说明如何用数值设计添加元素。本功能适合将相同数量的引脚/电极添加到一个形状（例如IC元
件）的元素本体的两条边或以上。
第1步： 从Board Viewer（电路板观察器）中选择元素本体。
第2步： 从Edit Shape（编辑形状）选项卡中选择Layout（布局）组 > Numerical Design（数值设
计）。
图 1-156 数值设计 1
第3步： 参考表1-24进行设置。所有设置完成后，点击Close（关闭）。
图 1-157 数值设计 2
项目 说明
Body X [μm]（元件本体X[μm]） 指的是元件本体的水平宽度。
Body Y [μm]（元件本体Y[μm]） 指的是元件本体的垂直宽度。
Lead/Electrode num X（引脚/电极数量 X）
规定实装到顶部/底部的引脚/电极数量。
例如，如果输入4，则在元素本体的上下两端加入4个
引脚和桥接元素。
Lead/Electrode num Y（引脚/电极数量 Y）
规定实装到左侧/右侧的引脚/电极数量。
例如，如果输入4，则在元素本体的左右两端加入4个
引脚和桥接元素。
Lead/Electrode total（引脚/电极总数） 规定了包括在形状内的引脚/电极的总数量。
Lead/Electrode Pitch [μm]（引脚/电极脚距[μm]） 规定了包括在形状内的引脚/电极之间的脚距。
Lead/Electrode Length [μm]（引脚/电极长度[μm]） 规定了包括在形状内的引脚/电极的长度。
Lead/Electrode Width [μm]（引脚/电极宽度[μm]） 规定了包括在形状内的引脚/电极的宽度。
表 1-24 说明
