II-
94
3D AOI Programming Manual
第 2 部分 检验数据
1.9.7 导入和导出检测窗口
已创建的检查参数窗口可以复制到另一个检查参数中。
复制检测窗口时，请勿复制检查参数。建议先参考1.10 调整检查参数调整参数，然
后再复制检测窗口，以避免重复复制操作。
将检测窗口复制到相同的检查参数中时，可使用Edit Panel（编辑板）的Copy（复
制）和Paste（粘贴）。
Import the Inspection Window from Another Recipe（从另一个检查参数导入检测窗口）
从Edit Recipe（编辑检查参数）选项卡中选择Expansion（扩展）组 > Import and export（导入
和导出）> Import windows from another recipe（从另一个检查参数导入窗口）。
图 1-187 导入和导出检测窗口
从Shape（形状）和Recipe（检查参数）列表框中选择Shape（形状）和Recipe（检查参数）。
设置Copy to（复制到），然后选中要复制的检测窗口（算法）。
完成所有设置后，点击OK（好）。
将选定检测窗口复制到当前检查参数中。
对话框中的内容可能会根据待复制的检查参数发生变化。
点击Select All（全选）或Clear All（清除全部）可开启或关闭复选框中的所有项
目。
选择检查参数，把检测窗口的书签打开和关闭时，点击Recipe（检查参数）列表框
的
。点击Show BookMark（显示书签），仅显示添加进书签的检测窗口。
图 1-188 导入窗口
II-
95
3D AOI Programming Manual
第 2 部分 检验数据
Export the inspection window to another recipe（将检测窗口导出至另一个检查参数）
从Edit Recipe（编辑检查参数）选项卡中选择Expansion（扩展）组 > Import and export（导入和
导出） > Export selected window to another recipe（将所选窗口导出至从另一个检查参数）。
图 1-189 导入和导出检测窗口
右侧Window（窗口）区域中以蓝色显示的算法为当前选定的检测窗口。
从Shape（形状）和Recipe（检查参数）列表框中选择Shape（形状）和Recipe（检查参数）。
选择Add（添加）添加新检测窗口，或选择Replace（替换）覆盖输出路径上的检测窗口。
完成所有设置后，点击OK（好）。将选定检测窗口复制到当前检查参数中。
图 1-190 导出检测窗口
II-
96
3D AOI Programming Manual
第 2 部分 检验数据
1.10 调整检查参数
本节说明如何编辑和调整检查参数。
编辑检查参数，主要使用Window Tree（窗口树）、Edit panel（编辑板）和Parameter Editor（参数编辑
器）。
1.10.1 窗口详细信息
(GLW3DQHO
㕌䗇ᶵ
:LQGRZ7UHH
ネਙṇ
3DUDPHWHU
(GLWRU
৸ᮦ㕌䗇ಞ

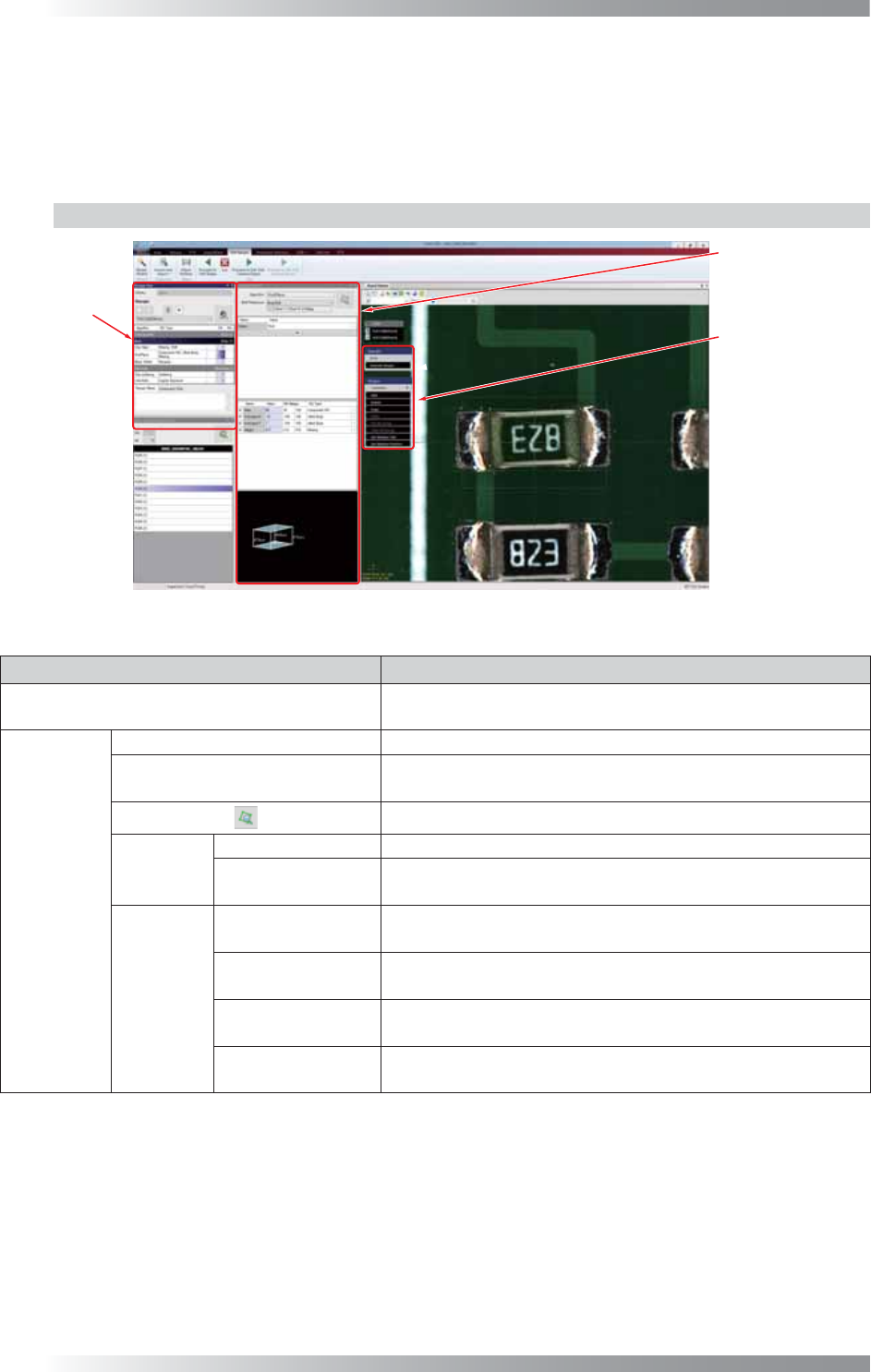

图 1-191 窗口详细信息
项目 说明
Window Tree（窗口树）
用于操作诸如添加检查参数和选择检测窗口。有关详情，请参
考1.9 分配检查参数。
Parameter
Editor
（参数编
辑器）
Algorithm（算法） 点击时打开下拉菜单。选择一个算法。
Shift Reference（偏移参考）
将其他检测窗口检测到的偏移信息应用到所选的检测窗口。有
关详情，请参考1.10.6 共享偏移信息。
检验所选检测窗口。
（Upper
table）
（上表）
Name（名称） 显示一个算法的参数。
Value（值）
用于设置阈值和每个参数的设置。如果某个元件未被识别或发
生误判，调整这些值。
（Lower
table）
（下表）
Name（名称）
显示检验项目。检验中此项目会被判定，如不勾选，检验中此
项目不会被判定。
Value（值）
显示检验过程中检测到的值。
如果没有执行检验，将显示 -。
OK Range
（良品范围）
规定了被判为良品的范围。
NG Type
（NG类型）
规定了检验结果为不合格（瑕疵、坏）时的NG类型。
