3D AOI Programming Manual
第 3 部分 检验算法
III-
119
4.7 Lead Tip Black White（引脚尖端黑白）
4.7.1 检验概述
Lead tip black white（引脚尖端黑白）是在引脚尖端区域一次性执行引脚位置搜索、引脚高度检验
和少锡检验的算法。
Lead tip black white（引脚尖端黑白）适用于检验由于脚距较窄而难以计算少锡高度的IC引脚。
4.7.2 参数设置

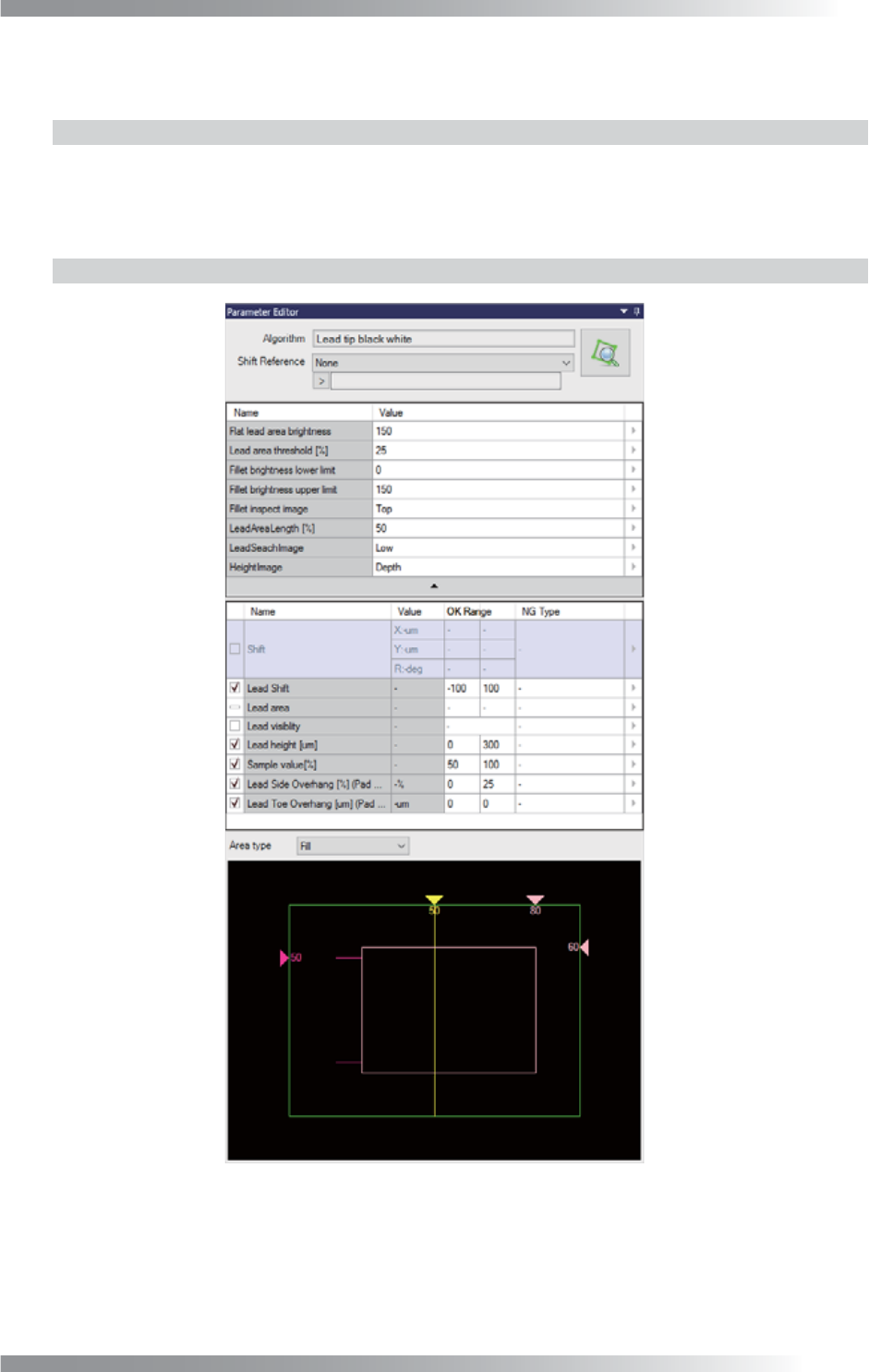

图 4-36 对话框（Version 1.0.0.0）
3D AOI Programming Manual
第 3 部分 检验算法
III-
120
参数 说明
Flat lead area
brightness
（平面引脚区域亮度）
规定被认为平面区域的亮度值下限。
Lead area threshold [%]
（引脚区域阈值[%]）
规定了被认为引脚的区域尺寸的下限。
Fillet brightness lower
limit（少锡亮度下限）
Fillet brightness lower limit（少锡亮度下限）是识别为少锡的亮度下限值，而
Fillet brightness upper limit（少锡亮度上限）则是识别为少锡的亮度上限值。
在表4-18的Toe Fillet Area（引脚前端少锡区域）以及Fillet Width（少锡宽度）
规定的少锡检验区域中，指定亮度的像素识别为少锡。
少锡检验区域以浅粉色长方形突出显示，检测的少锡以绿色像素突出显示。
Fillet brightness upper
limit（少锡亮度上限）
Fillet inspect image
（少锡检验图像）
选择Top（顶部）。
Lead Area Length [%]
（引脚区域长度 [%]）
根据表4-18引脚尖端宽度中的百分比指定检测到的引脚的长度。
当Lead Tip Width（引脚尖端宽度）设置为50[%]且搜索Lead Area Length
（引脚区域长度）设置为50[%]时，检测窗口宽度的25％为检测到的引脚的长度。
Lead Search Image
（长度搜索图像）
选择Top（顶部）。
Height Image
（高度图像）
只有Saki工程师才能修改此项。不要随意修改此设置。
表 4-16 参数
参数 说明
Shift（偏移）
显示偏移信息。
仅可在没有焊盘信息时设置此项。
Lead Shift
（引脚移位）
规定了被检测引脚错位的可接受范围。
有焊盘信息时，样本值始终为0。
Lead area [%]
（引脚区域[%]）
在检测到的引脚中，显示识别为平面区域的区域百分比。
该值作为参考值。
检测到的引脚以深粉色长方形突出显示。
Lead visibility
（引脚可见度）
当Lead area[%]（引脚区域[%]）超过Lead area threshold[%]（引脚区域阈值[%]
）时，识别为Visible（可见），而当该值低于阈值时，识别为Invisible（不可
见）。
如果为Invisible（不可见），则引脚尖端识别为未正确检测，且引脚以粉色虚线长
方形突出显示。
在这种情况下，窗口的左边缘为引脚尖端，并且设置了少锡检验区域。
Lead height [μm]
（引脚高度[μm]）
规定了被检测引脚高度的可接受范围。
Sample value [%]
（样本值[%]）
规定在少锡检验区域的少锡百分比的可接受范围。
Lead Side Overhang [%]
（脚侧偏移[%]）
可在有焊盘信息时进行设置。
计算A / W ×100 [%]。
如果计算结果为25％或更大，则判断为NG。
W
A
图 4-37 脚侧偏移
3D AOI Programming Manual
第 3 部分 检验算法
III-
121
参数 说明
Lead Tip Overhang [μm]
（引脚尖端偏移[μm]）
可在有焊盘信息时进行设置。
计算A值。
即使引脚尖端只是突出焊盘一点点，也判定为NG。
A

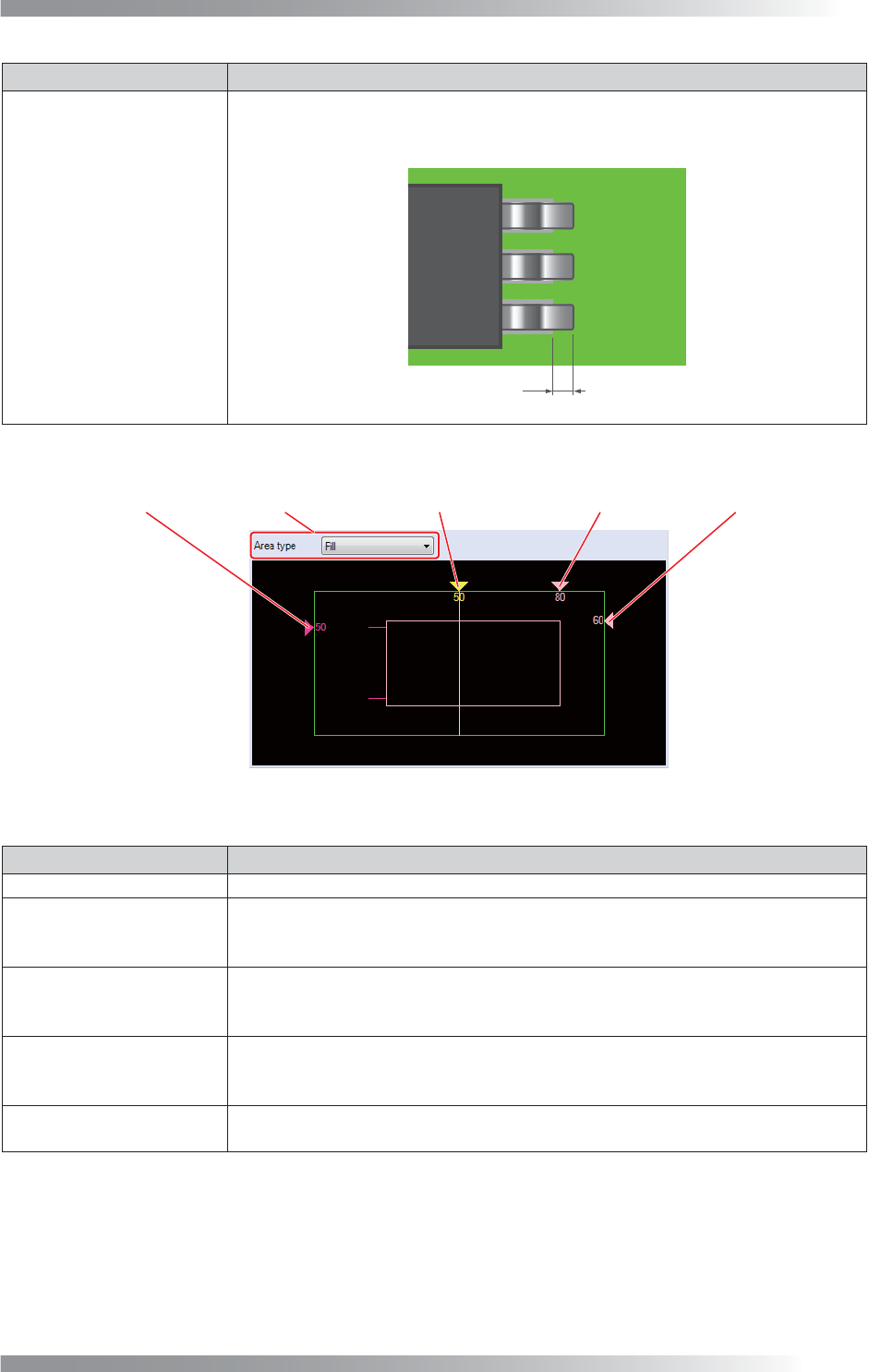

图 4-38 引脚尖端偏移
表 4-17 良品范围设置
$UHDW\SH
δ॰ต㊱ශε
6HDUFK/HDG7LS$UHD
δᩒ㍘ᕋ㝐ቌㄥ॰ตε
7RH)LOOHW$UHD
δᕋ㝐ࢃㄥቇ䭗॰ตε
)LOOHW:LGWK
δቇ䭗ᇳᓜε
/HDG7LS:LGWK
δᕋ㝐ቌㄥᇳᓜε
图 4-39 搜索引脚尖端和少锡区域设置
参数 说明
Area type（区域类型） 根据少锡从下拉菜单中指定区域类型。
Lead Tip Width
（引脚尖端宽度）
通过检测窗口的区域百分比指定搜索引脚尖端的宽度。
如果指定为50[%]，检测窗口宽度的50％为引脚尖端的宽度。
检测的引脚尖端以深粉色长方形突出显示。
Search Lead Tip Area
（搜索引脚尖端区域）
通过检测窗口的区域百分比指定搜索引脚尖端的区域尺寸。
如果指定为50[%]，则在检测窗口的左半部分范围内搜索引脚尖端。
搜索区域以黄线突出显示。
Toe Fillet Area
（引脚前端少锡区域）
通过检测窗口的区域百分比指定搜索少锡头的位置。
如果指定为80<[%]，则引脚尖端位于在检测窗口的左边缘的80%处。
引脚尖端到少锡头之间的长度为少锡检验区域的长度。
Fillet Width
（少锡宽度）
通过检测窗口的区域百分比指定搜索的少锡宽度。
如果指定为60[%]，检测窗口宽度的60%为少锡检验区域。
表 4-18 搜索引脚尖端和少锡区域设置
