II-
82
3D AOI Programming Manual
第 2 部分 检验数据
1.7.6 调整元素位置
下面说明如何调整元素（包括元素本体）的位置。
如果元素位置不恰当，则将无法正确执行检验。
特别是手动创建形状时，要确保准确地调整元素位置。
第1步： 从Edit Shape（编辑形状）选项卡中选择Layout（布局）组 > Organize（组织）。
图 1-161 组织
第2步： 参考表1-27进行设置。完成所有设置后，点击OK（好）。
确保要调整元素本体的位置后，调整引脚/电极元素的位置。
图 1-162 形状组织表
项目 说明
Body center X（元件本体中心X） 将元素本体的X轴中心与元件数据的X轴中心对齐。
Body center Y（元件本体中心Y） 将元素本体的Y轴中心与元件数据的Y轴中心对齐。
Make body square
（将元件本体变成方型）
将元素本体改为方型。
Centering top（顶部居中）
将引脚/电极元素与元件本体的规定边缘中心进行对齐。
Centering left（左侧居中）
Centering right（右侧居中）
Centering bottom（底部居中）
表 1-27 说明
II-
83
3D AOI Programming Manual
第 2 部分 检验数据
1.7.7 调整形状须知
下面用几个例子来说明几点关于调整形状时需要注意的事项。
片状元件
调整片状元件形状时，需要注意以下事项。
・ 元素本体的中心位置要与元件数据的中心位置匹配。
・ 电极元素位于元件数据的中间线上。
元素本体和电极元素的形状不一定要和元件图像完全相同。
ܗӊ᭄᥂ⱘЁᖗ
Ёᖗ㒓
ℷ⹂ 䫭䇃
图 1-163 片状元件
IC元件
调整IC元件形状时，需要注意以下事项。
・ 元素本体的中心位置要与元件数据的中心位置匹配。
・ 引脚和桥接元素排列的中心位置位于元件的中间线。
・ 引脚元素之间的脚距必须与实际元件的脚距完全相同。
・ （只有 QFP）元素本体是正方型（水平和垂直的宽度都一样的）。
元素本体和电极元素的形状不一定要和元件图像完全相同。
ܗӊ᭄᥂ⱘЁᖗ
Ёᖗ㒓
ℷ⹂ 䫭䇃
图 1-164 IC元件
II-
84
3D AOI Programming Manual
第 2 部分 检验数据

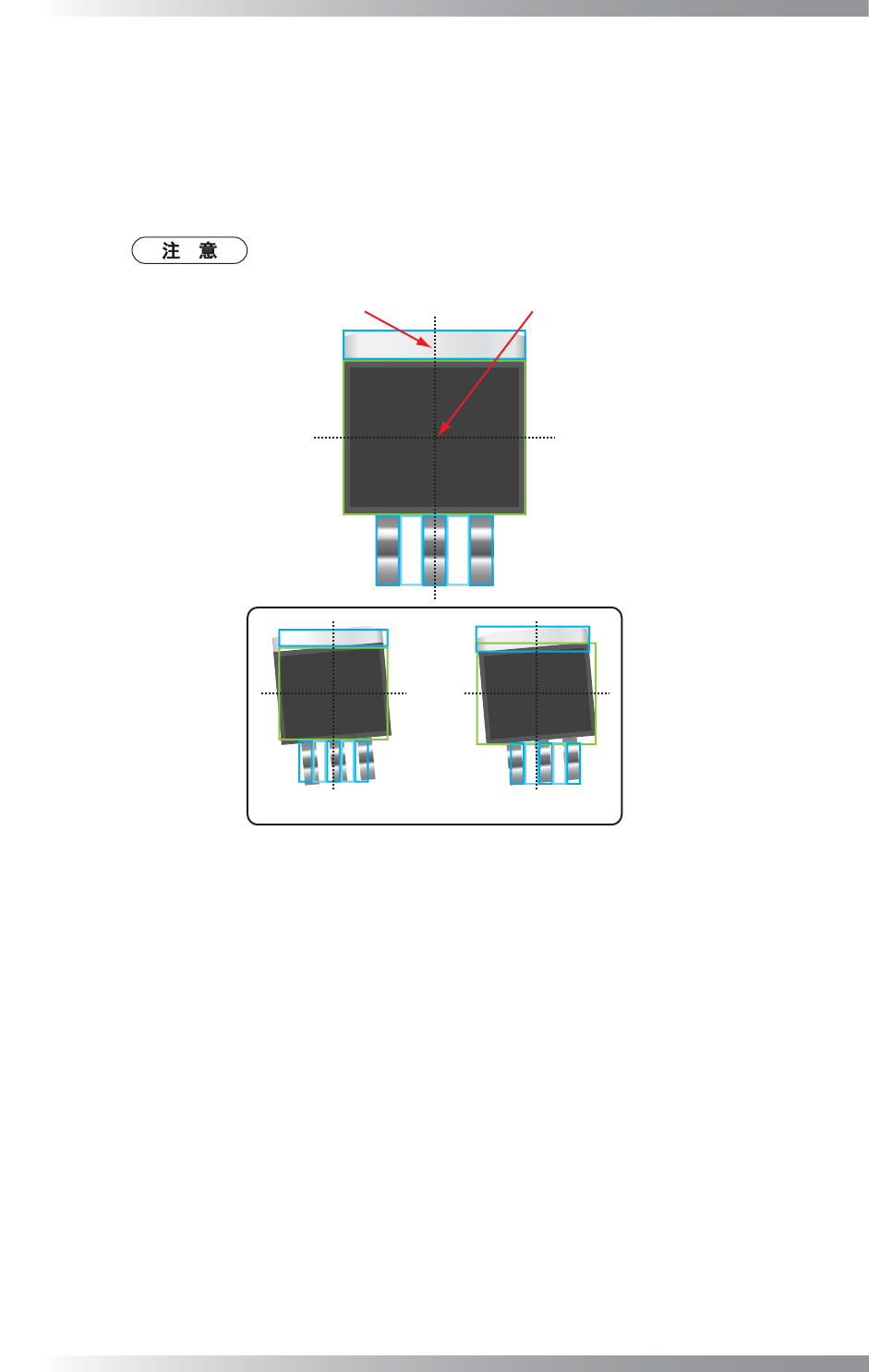

晶体管
调整晶体管形状时，需要注意以下事项。
・ 元素本体的中心位置要与元件数据的中心位置匹配。
・ 电极元素位于元件数据的中间线上。
・ 引脚和桥接元素排列的中心位置位于元件的中间线。
・ 引脚元素之间的脚距必须与实际元件的脚距完全相同。
元素本体和电极元素的形状不一定要和元件图像完全相同。
ܗӊ᭄᥂ⱘЁᖗ
Ёᖗ㒓
ℷ⹂ 䫭䇃
图 1-165 晶体管
