II- 214 3D AOI Programming Manual 第 2 部分 检验数据 第2步： 显示以下对话框。 点击 和 选择视野提取电路板颜色。 选择视野后，勾选Enable Board Color Rects（启用电路板颜色矫正）。 仅可从一个视野提取电路板颜色。 图 5-19 电路板颜色提取设置 2
II-
213
3D AOI Programming Manual
第 2 部分 检验数据
5.4 用找平面时的设置
使用Find Plane（找平面）时，需要进行以下设置。
使用On Edge（依照零件边缘进行补偿）时无需进行这些设置。
5.4.1 电路板高度禁区
当电路板上存在狭缝或透明部分时，可能无法正确测量电路板高度。
通过设置视野的Board Height Exclusion Area（电路板高度禁区），可以提高高度测量的精度。
有关电路板高度禁区设置的详情，请见4.3.8 电路板高度禁区。
5.4.2 电路板颜色提取设置
每次扫描时从指定区域提取电路板颜色的功能。
如果由于同一生产线有不同的电路板生产商造成电路板颜色不同，有必要对电路板进行检验，这种
情况下使用该功能。
第1步： 选择视野以进行电路板高度补偿，此时显示Edit Panel（编辑板）。
选择Setting（设置） > Board Color Extraction Setting（电路板颜色提取设置）。

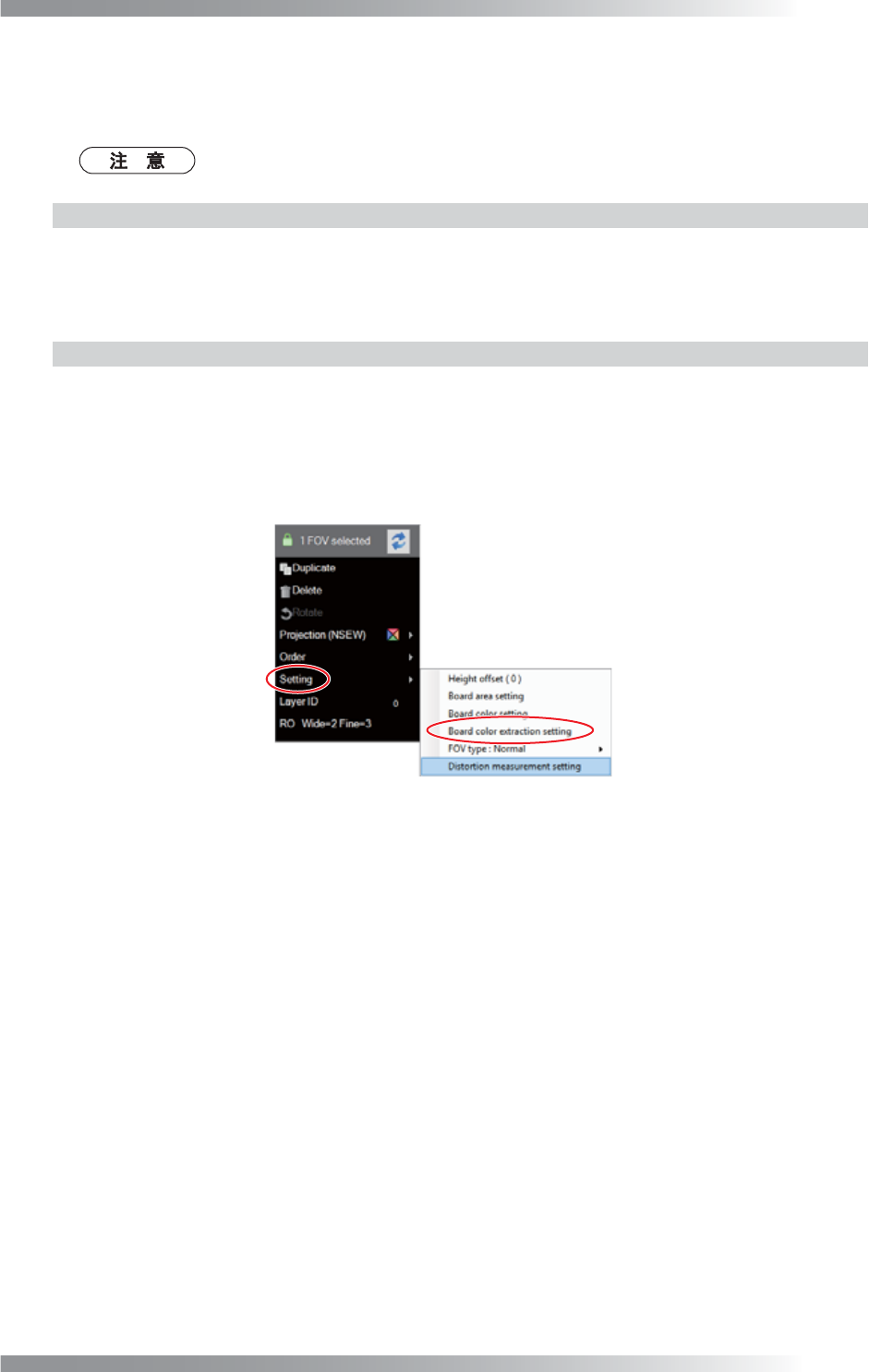

图 5-18 电路板颜色提取设置 1
II-
214
3D AOI Programming Manual
第 2 部分 检验数据
第2步： 显示以下对话框。
点击 和 选择视野提取电路板颜色。
选择视野后，勾选Enable Board Color Rects（启用电路板颜色矫正）。
仅可从一个视野提取电路板颜色。

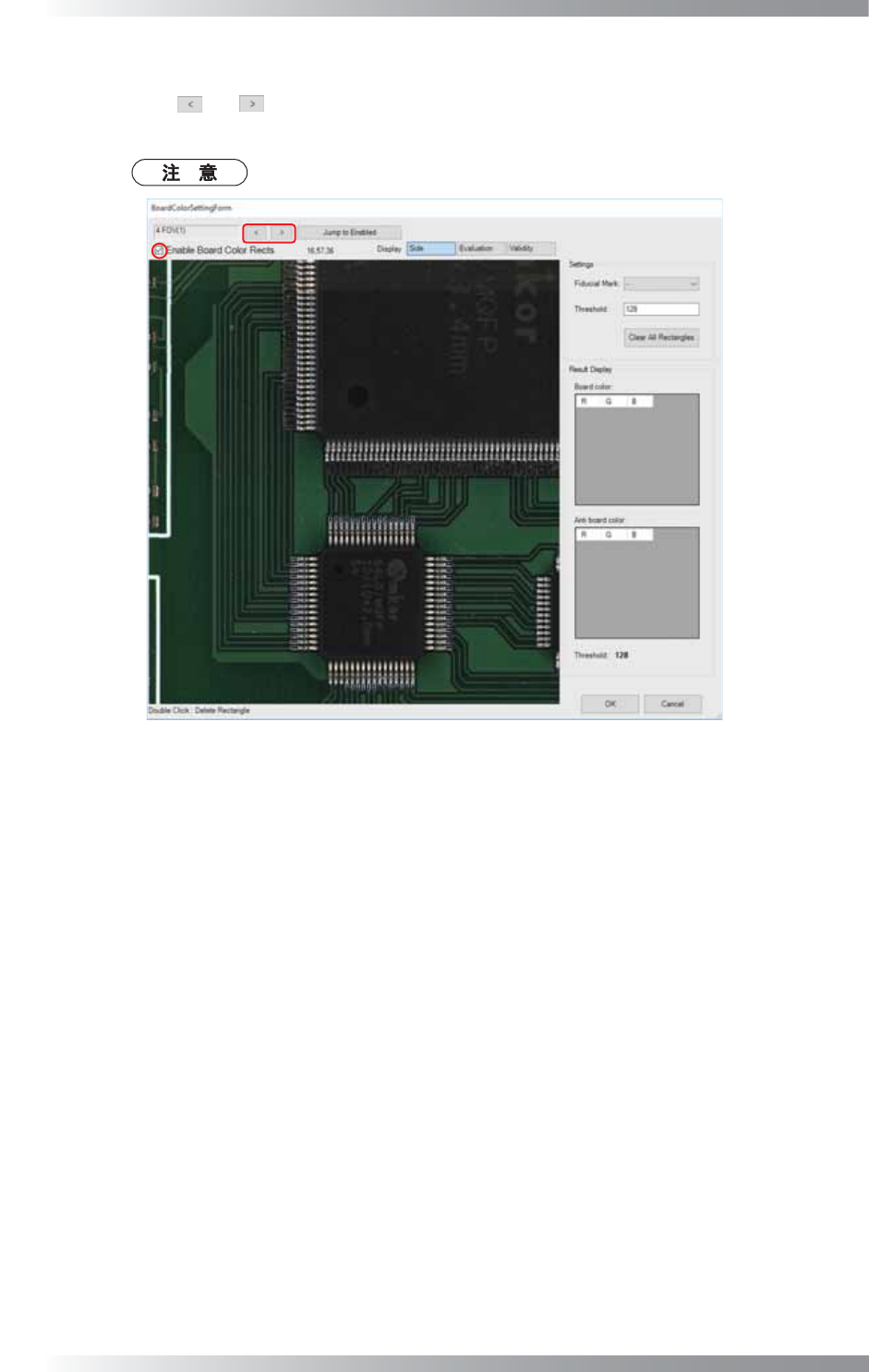

图 5-19 电路板颜色提取设置 2
II-
215
3D AOI Programming Manual
第 2 部分 检验数据
第3步： 指定电路板颜色和其他颜色。
勾选Enable Board Color Rects（启用电路板颜色矫正），然后点击电路板颜色部分。选
择Apply average as board color（应用中间色为电路板颜色），则右侧的Board color
（电路板颜色）添加到电路板颜色列表。
点击与电路板颜色不同的区域，然后选择Apply average as anti board color（应用中间
色为电路板的相反颜色）。
将电路板的相反颜色列表添加至右侧Anti Board color（电路板的相反颜色）区域。
选择电路板颜色的接线示意图。
选择附近几乎没有元件的区域。区域要尽可能大。
与电路板颜色不同的颜色，要选择元件、丝印层、通孔和绝缘材料区等的颜色。
指定为电路板颜色的区域显示为蓝色框，指定为不是电路板颜色的区域显示为白色
框。

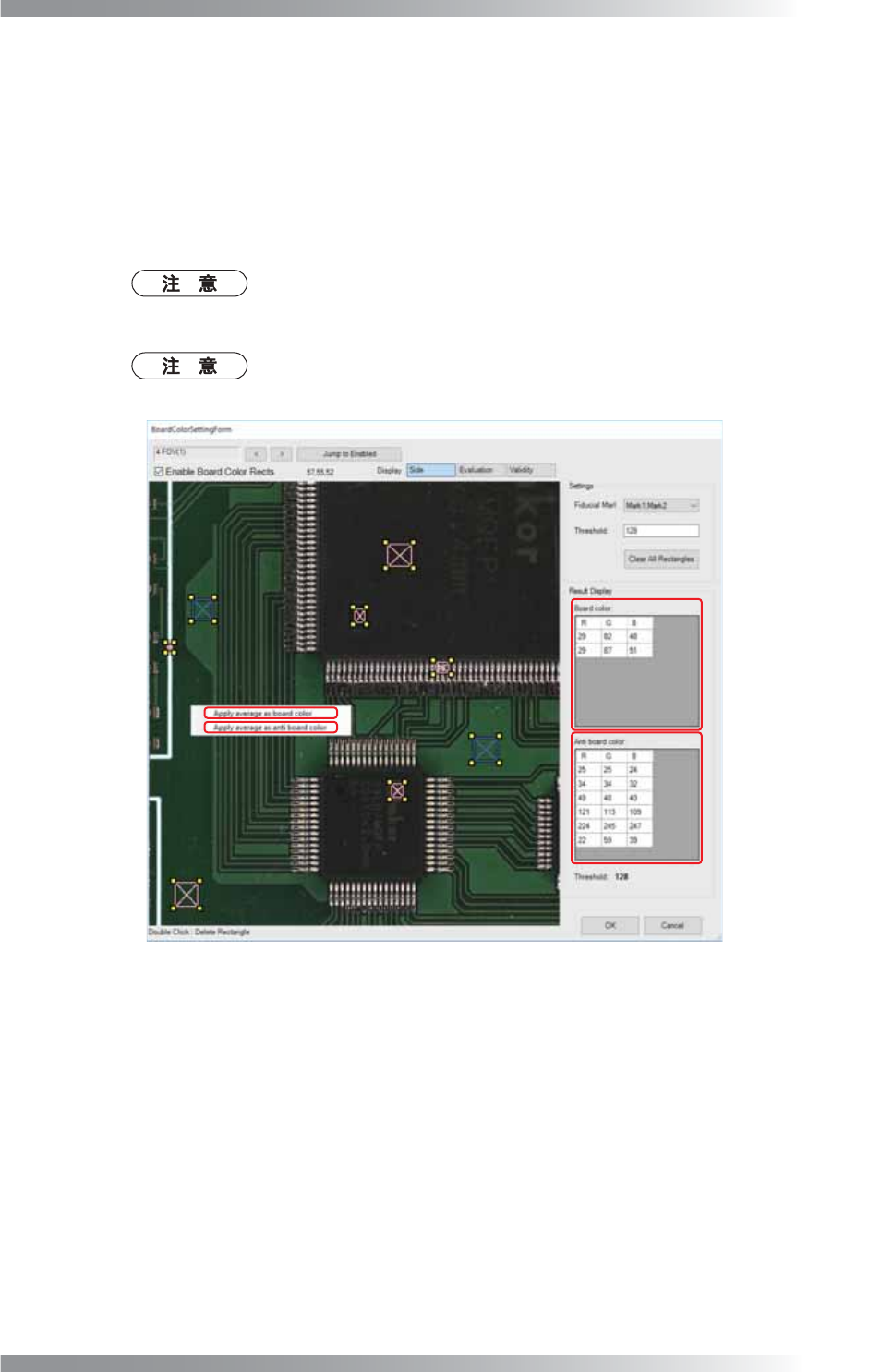

图 5-20 电路板颜色提取设置 3
