II- 102 3D AOI Programming Manual 第 2 部分 检验数据 第11步： 点击Window Tree（窗口树）的 ，检查全部检测窗口是否被判为OK。 如果检测到不合格，再次调整参数。 如果检验结果合格，则该单元将用蓝色。如果检验结果是不合格，则用红色。如果 检验没执行，则用灰色。 图 1-201 检查元件数据 第12步： 点击Same Recipe Component List（相同检测库元件列表）的 ，检…
II-
101
3D AOI Programming Manual
第 2 部分 检验数据
项目 计算对象 说明
Lower
limit
（下限）
All average - 4sigma
（所有平均数-4个西格玛）
All sample
value
（所有样本值）
基于一个西格玛比和当前样本值的平均数，计算样本
值的下限。
All minimum - 10%
（所有最小值-10%）
计算当前样本值中最小值的90%。结果设置为样本值的
下限。
All minimum - (average
- minimum)
（所有最小值-（平均数
-最小值））
在该选项上，首先计算当前样本值的平均数和最小数
之间的差额。然后，从样本值最小数里减去计算所得
的数值。结果设置为样本值的下限。
OK average - 4sigma
（OK平均数-4个西格玛）
Sample values
of the OK
windows（OK窗
口的样本值）
根据检查窗口中一个西格玛比和样本值的平均数，计
算样本值的下限，检查结果OK。
OK minimum - 10%
（OK最小值-10%）
计算检查窗口样本值中最小值的90%，该检查窗口的检
查结果正常。
结果设置为样本值的下限。
Discriminant analysis
method（判别分析法）
All sample
value
（所有样本值）
根据Otsu's方法（直方图基于形状的图像阈值）计算
样本值的下限。
表 1-30 说明
第10步： 点击Parameter Editor（参数编辑器）的 ，然后检查检验是否顺利完成。
如果检验失败，再次调整参数。
图 1-200 检查检测窗口的设置
II-
102
3D AOI Programming Manual
第 2 部分 检验数据
第11步： 点击Window Tree（窗口树）的 ，检查全部检测窗口是否被判为OK。
如果检测到不合格，再次调整参数。
如果检验结果合格，则该单元将用蓝色。如果检验结果是不合格，则用红色。如果
检验没执行，则用灰色。
图 1-201 检查元件数据
第12步： 点击Same Recipe Component List（相同检测库元件列表）的 ，检查全部元件数据是否
被判为合格。如果检测到不合格，再次调整参数。
图 1-202 检查相同检测库元件
第13步： 重复第5步至第13步，调整其他不合格元件的检查参数。
II-
103
3D AOI Programming Manual
第 2 部分 检验数据

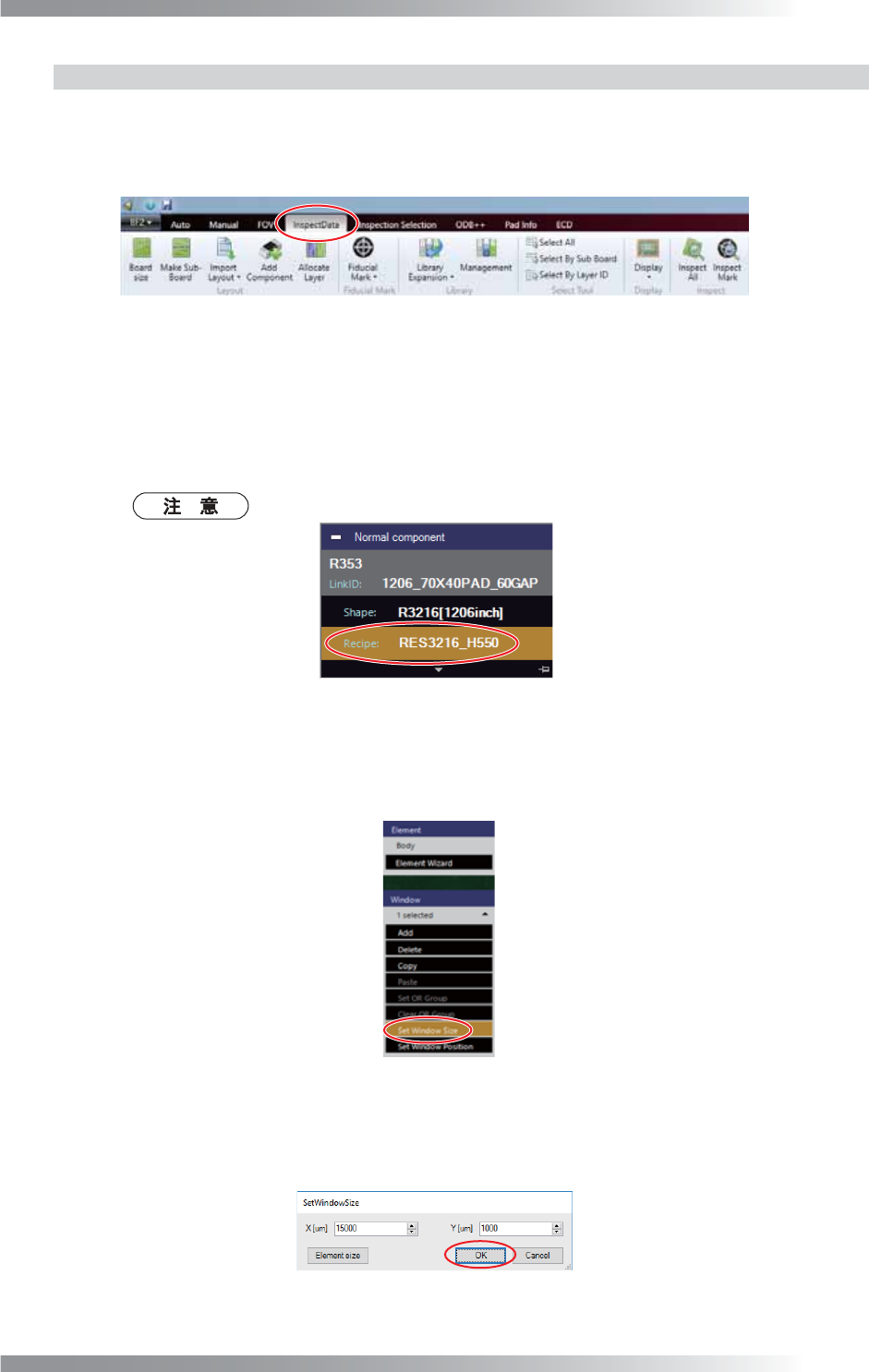

1.10.3 调整检测窗口尺寸
下面说明如何调整检测窗口的尺寸。
第1步： 选择InspectData（检验数据）选项卡。
图 1-203 检验数据
第2步： 从Board Viewer（电路板观察器）中选择元件数据。
第3步： 编辑板显示在Board Viewer（电路板观察器）上。
选择Recipe（检查参数）。
可以通过双击Component List（元件列表）里的参考名称来执行同样的操作。
图 1-204 编辑板
第4步： 选择一个检测窗口。
第5步： 从Edit Panel（编辑板）上选择Window（窗口） > Set Window Size（设置窗口尺寸）。
图 1-205 调整检测窗口尺寸 1
第6步： 输入X[μm]（X轴[μm]）和Y[μm]（Y轴[μm]）的值。点击元素尺寸，让检测窗口尺寸与
元素尺寸匹配。完成所有设置后，点击OK（好）。
图 1-206 调整检测窗口尺寸 2
