3D AOI Programming Manual
第 3 部分 检验算法
III-
51
第5步： 拖动显示在Parameter Editor（参数编辑器）下方的图表中的五个绿色长方形，设置OK/NG
的色彩范围。
图 2-13 设置彩色区域
第6步： 如果检测窗口中的平均颜色位于指定范围内，则应判定为OK。
从OK Range（良品范围）中选择Inside（范围之内）。
如果检测窗口中的平均颜色超出指定范围，则应判定为OK。
从OK Range（良品范围）中选择Outside（范围之外）。
第7步： 点击 点击图标，并检查检验是否顺利完成。
3D AOI Programming Manual
第 3 部分 检验算法
III-
52
2.4 Black White（黑白）
2.4.1 检验概述
Black White（黑白）算法用于规定亮度值的可接受范围，并且通过计算符合检测窗口的规定亮度值
的区域百分比以进行检验。
如果百分比高于规定值，则算法将检验结果判为OK。
Black White（黑白）适用于片状元件的焊膏检验。
2.4.2 参数设置

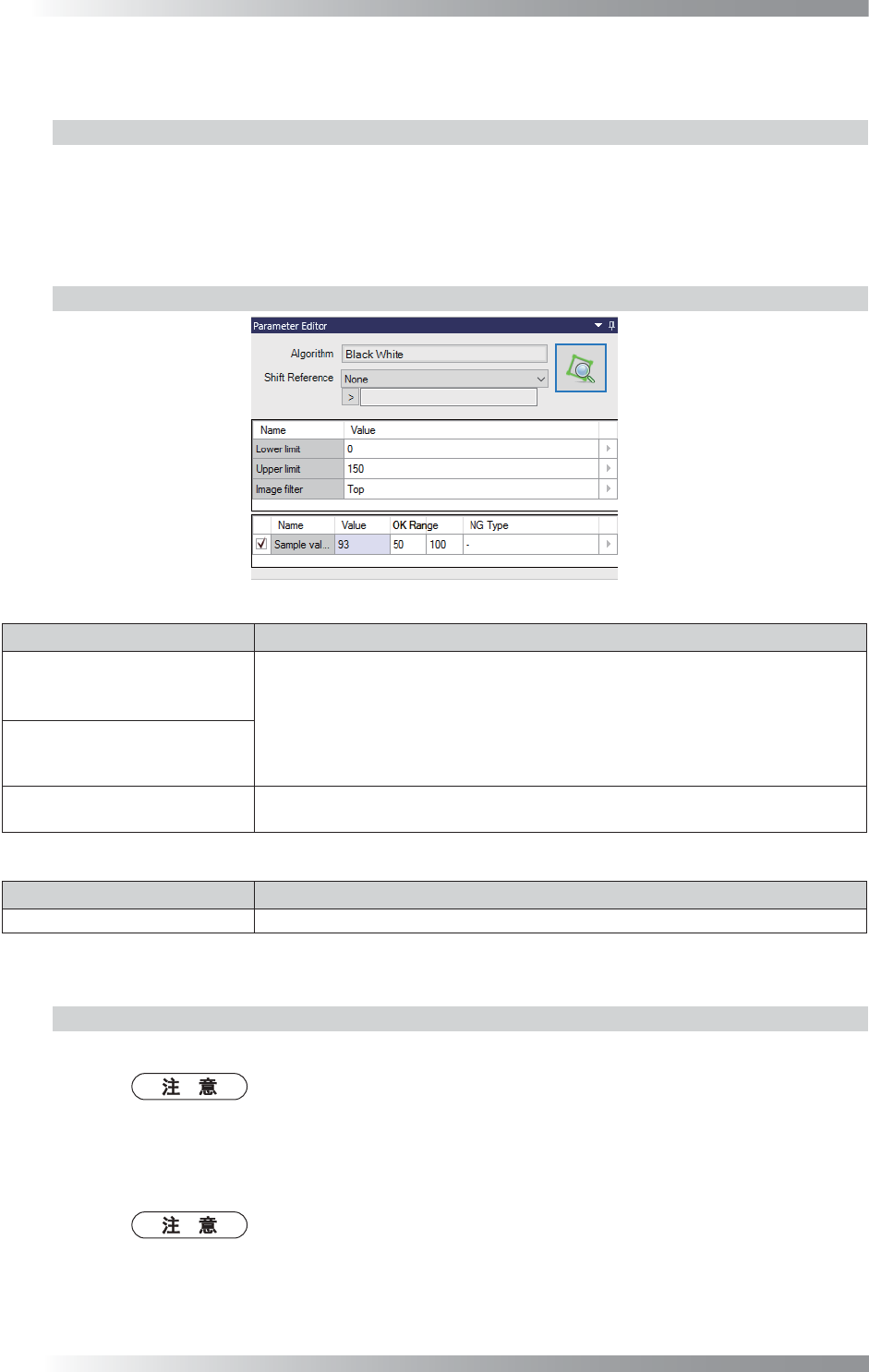

图 2-14 对话框 （Version 0.0.0.1）
参数 说明
Lower limit（下限）
NG亮度值比OK亮度值高时
将OK值和NG值的临界值输入至Upper limit（上限）。
将0输入到Lower limit（下限）。
如果OK亮度值比NG亮度值高
将255输入至Upper limit（上限）。
将OK值和NG值的临界值输入至Lower limit（下限）。
Upper limit（上限）
Image filter（图像过滤器）
选择可以使OK和NG亮度值差清晰显示值的灯光。
（如果使用此算法进行焊锡检验，则选择Top（顶部）。）
表 2-8 参数
参数 说明
Sample value（样本值） 规定检测窗口的指定亮度值百分比的可接受范围。
表 2-9 良品范围设置
2.4.3 设置步骤
第1步： 从Algorithm（算法）下拉列表中选择Black White（黑白）。
如需通过其他算法使用相同的偏移信息，请在Shift Reference（偏移参考）的下拉
菜单中选择Body Shift（本体偏移）。
第2步： 从Image filter（图像过滤器）的下拉菜单中选择可以使OK和NG亮度值差值清晰显示的灯
光。
如果使用此算法进行焊锡检验，则选择Top（顶部）。
3D AOI Programming Manual
第 3 部分 检验算法
III-
53
第3步： 调整检测窗口的尺寸和位置。
如果使用此算法进行焊锡检验，则调整检测窗口尺寸和位置至包围焊锡焊点。
图 2-15 调整检测窗口
第4步： 调整Lower limit（下限）值和Upper limit（上限）值。
如果NG亮度值高于OK亮度值
将OK值和NG值的临界值输入至Upper limit（上限）。将0输入到Lower limit（下限）。
如果OK亮度值高于NG亮度值
将255输入至Upper limit（上限）。将OK值和NG值的临界值输入至Lower limit（下限）。
第5步： 点击 ，然后检查是否检测到元件/少锡。
图 2-16 检测元件
第6步： 设置样本值的可接受范围。
如果未执行该检查操作，请取消选中该项目。
第7步： 点击 图标，并检查检验是否顺利完成。
